93LC46BT-I/OT

产品描述: Microchip 串行EEPROM, 1Kbit, 串行 - Microwire接口, SOT-23封装, 6引脚, 表面贴装
供应商型号: 93LC46BT-I/OT
供应商: 国内现货
标准整包数: 10000

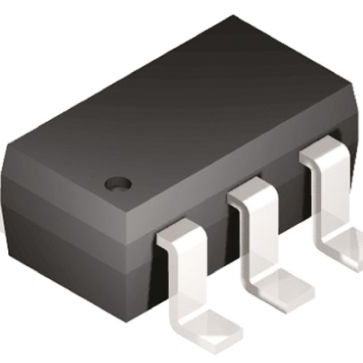

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46BT-I/OT

93LC46BT-I/OT概述


    产品简介


    Microchip Technology Inc. 的 93AA46A/B/C、93LC46A/B/C 和 93C46A/B/C 系列产品是一系列低电压串行电可擦除可编程只读存储器(EEPROM)。这些电子元器件适用于低功耗、非易失性内存应用。该系列芯片主要应用于微控制器系统中,提供高速数据存储和传输功能。它们具备自定时擦除/写入周期、自动擦除所有 (ERAL) 功能,并且具有业界标准的三线串行输入输出接口。这些特性使其非常适合需要可靠存储的嵌入式系统应用。

    技术参数


    工作电压范围
    - 93AA46A/B/C: 1.8V 到 5.5V
    - 93LC46A/B/C: 2.5V 到 5.5V
    - 93C46A/B/C: 4.5V 到 5.5V
    温度范围
    - 工业级(I):-40°C 到 +85°C
    - 汽车型(E):-40°C 到 +125°C
    数据输入输出电平
    - 高电平输入电压 (VIH):
    - 2.0V 至 VCC
    - 低电平输入电压 (VIL):
    - -0.3V 至 0.8V 或 0.2V(视电压而定)
    - 低电平输出电压 (VOL):
    - ≤ 0.4V 或 0.2V(视电压而定)
    - 高电平输出电压 (VOH):
    - ≥ 2.4V 或 VCC - 0.2V(视电压而定)
    电流消耗
    - 写入电流 (ICCwrite): 500 µA
    - 读取电流 (ICCread): 100 µA 到 500 µA(视频率而定)
    - 备用模式电流 (ICCS): 1 µA 到 5 µA(视温度而定)

    产品特点和优势


    1. 低功耗 CMOS 技术:适合低功耗应用。
    2. 灵活的组织选择:可以通过 ORG 引脚选择 8 位或 16 位的数据宽度。
    3. 自定时擦除/写入周期:简化了操作过程,提升了可靠性。
    4. 数据保护电路:保证数据完整性。
    5. 高数据保留率:数据可以保存超过 200 年。
    6. 广泛的工作温度范围:适应不同应用环境的需求。

    应用案例和使用建议


    应用场景
    这些 EEPROM 主要用于工业控制、汽车电子、消费电子等领域,特别适用于需要频繁擦写操作的应用场景。例如,在汽车电子控制系统中,它可以用来存储引擎运行数据、车辆状态信息等关键数据。
    使用建议
    - 在进行数据擦写操作时,确保芯片电压在工作范围内。
    - 建议使用外部电阻来避免数据线上的冲突。
    - 定期检查芯片的状态信号以确认其是否处于就绪状态。

    兼容性和支持


    这些 EEPROM 芯片采用标准封装,包括 8 引脚 PDIP、SOIC、TSSOP、MSOP、DFN 和 TDFN 封装。此外,厂家还提供了详尽的技术支持文档和在线资源,包括数据表、应用指南和软件工具等。如果需要技术支持,可以通过访问 Microchip 的官方网站或联系当地的销售办事处获得帮助。

    常见问题与解决方案


    问题 1: 为什么写入后数据未被正确更新?
    - 解决方案: 确保芯片已经进入 Ready 状态后再进行读取操作。可以使用 Status pin (DO) 来确认是否完成写入操作。
    问题 2: 芯片在使用过程中出现数据丢失。
    - 解决方案: 检查供电电压是否在规定的范围内。如果供电电压过低,可能导致数据错误。

    总结和推荐


    综上所述,93AA46A/B/C、93LC46A/B/C 和 93C46A/B/C 是一套功能强大且可靠的低功耗串行 EEPROM 解决方案,适用于多种工业和汽车应用。其具备出色的低功耗、灵活的数据宽度选择以及高数据保持能力,为系统设计者提供了便利。强烈推荐给需要稳定存储和快速读写功能的应用场合。

93LC46BT-I/OT参数

参数
输出使能访问时间 6ms
最小工作供电电压 2.5V
最大时钟频率 2MHz
接口类型 SPI
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
存储容量 1Kb (64 x 16)
最大访问时间 250ns
编程电压 2.5V~5.5V
数据保留时长 200Year
组织 64x16
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

93LC46BT-I/OT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46BT-I/OT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46BT-I/OT 93LC46BT-I/OT数据手册

93LC46BT-I/OT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 2.2148
20000+ ¥ 2.1756
30000+ ¥ 2.156
库存: 19000
起订量: 10000 增量: 3000
交货地:
最小起订量为:10000
合计: ¥ 22148
