24AA16T-I/ST

产品描述: 16Kb (2K x 8) 1.7V~5.5V 8Blockx256x8 1.7V EEPROM,非易失 5.5V 400KHz 900ns I2C 200Year SOP 贴片安装 3mm*4.4mm*1mm
供应商型号: 24AA16T-I/ST
供应商: 国内现货
标准整包数: 2500

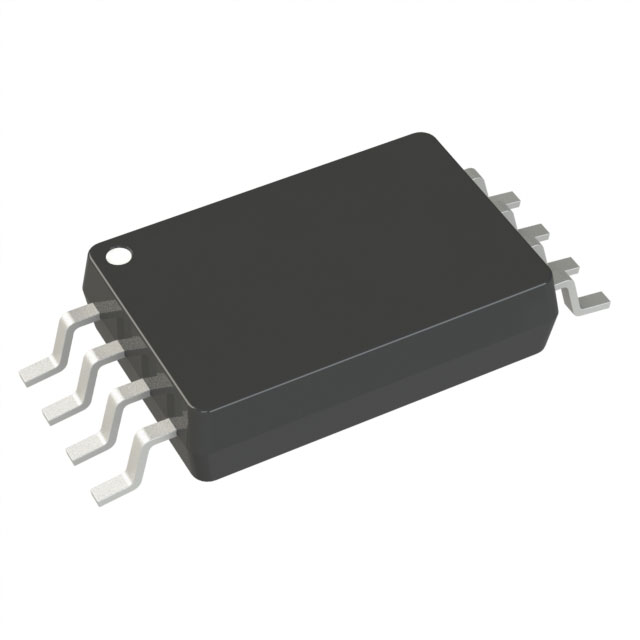

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24AA16T-I/ST

24AA16T-I/ST概述


    产品简介


    Microchip Technology Inc.的24AA16/24LC16B(统称为24XX16)是一款16 Kbit的电可擦除可编程只读存储器(EEPROM)。该设备以八块256字节×8位的内存组织形式存在,并通过两线串行接口(2-Wire Serial Interface)进行数据传输,符合I2C协议标准。低电压设计允许在1.7V至5.5V的电压范围内操作,其静态电流仅为1μA,活动电流为1mA。

    技术参数


    - 电压范围:
    - 24AA16:1.7V 至 5.5V
    - 24LC16B:2.5V 至 5.5V
    - 时钟频率:
    - 最大时钟频率为400kHz(1.7V至5.5V),低于2.5V时为100kHz。
    - 温度范围:
    - 工业级:-40°C 至 +85°C
    - 汽车级:-40°C 至 +125°C
    - 电气特性:
    - 高电平输入电压:0.7 VCC
    - 低电平输入电压:0.3 VCC
    - 写操作电流:最大3mA(VCC=5.5V, SCL=400kHz)
    - 读操作电流:最大1mA
    - 待机电流:0.3μA(工业级),0.01μA(汽车级)
    - 其他特点:
    - 快速写入时间(最多5ms)
    - 支持100kHz和400kHz时钟兼容性
    - 自定时擦除/写入周期
    - 包含硬件写保护
    - ESD保护>4,000V
    - 超过1百万次擦除/写入周期
    - 数据保留时间>200年
    - 可选工厂编程

    产品特点和优势


    24XX16具备多个独特的功能和优势,使其在市场上具有很强的竞争力。首先,其低功耗设计使得在1.7V的低电压下仍能正常工作,极大地扩展了应用场景。其次,100kHz和400kHz时钟兼容性使得它能够适应不同速度的需求。此外,超过1百万次的擦除/写入循环次数确保了长时间的数据稳定性,而ESD保护>4,000V则保证了高可靠性和耐用性。

    应用案例和使用建议


    应用案例
    - 车载信息系统:汽车级型号(24LC16B)可以在-40°C至+125°C的极端温度环境中稳定工作,适用于车载导航、胎压监测系统等。
    - 工业控制:工业级型号(24AA16)适用于各种工业自动化设备,如PLC控制器,用于数据存储和通信。
    使用建议
    - 温度管理:确保设备的工作温度在指定范围内,特别是工业级设备,应避免高温环境。
    - 电路设计:由于SDA是开漏极端口,需要外部上拉电阻(如10kΩ,适用于100kHz;如2kΩ,适用于400kHz)。
    - 时序控制:严格按照数据手册中的时序要求操作,特别是对于快速模式(400kHz)下的时序要求。

    兼容性和支持


    - 兼容性:24XX16完全兼容I2C协议,可以方便地与各种微控制器(如Arduino, Raspberry Pi)或其他I2C设备集成。
    - 技术支持:Microchip提供了详尽的技术文档和支持服务,可通过其官方网站获取相关资料和技术支持。

    常见问题与解决方案


    - 问题1:设备在接通电源后无法正常工作。
    - 解决方案:检查供电电压是否在规定的范围内(1.7V至5.5V),并确认所有连接正确无误。

    - 问题2:数据传输过程中出现错误。
    - 解决方案:检查时序设置,确保符合手册中的时序要求。使用上拉电阻确保信号稳定。

    总结和推荐


    24XX16以其低功耗、高可靠性、广泛的工作温度范围及兼容性,在各种应用场景中表现出色。无论是车载、工业还是消费电子领域,都是一个值得信赖的选择。因此,强烈推荐使用此款产品。

24AA16T-I/ST参数

参数
最大访问时间 900ns
组织 8Blockx256x8
存储容量 16Kb (2K x 8)
输出使能访问时间 -
编程电压 1.7V~5.5V
最小工作供电电压 1.7V
接口类型 I2C
存储器类型 EEPROM,非易失
最大工作供电电压 5.5V
数据保留时长 200Year
最大时钟频率 400KHz
长*宽*高 3mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

24AA16T-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24AA16T-I/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24AA16T-I/ST 24AA16T-I/ST数据手册

24AA16T-I/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.6
5000+ ¥ 3.54
7500+ ¥ 3.48
10000+ ¥ 3.42
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 9000
直接购买
加入购物车
