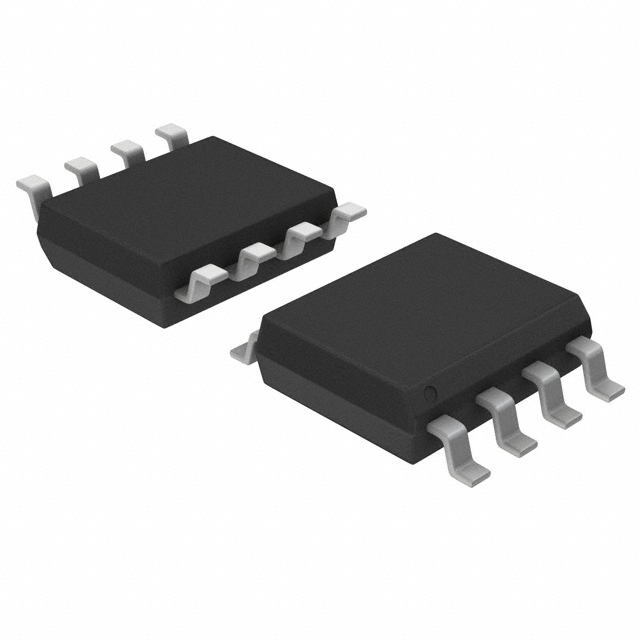

93LC46C-I/SN

产品描述: Microchip 串行EEPROM, 1Kbit, 串行 - Microwire接口, SOIC封装, 8引脚, 表面贴装
供应商型号: AV-S-MCC93LC46CISN
供应商: Avnet
标准整包数: 100
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC46C-I/SN

93LC46C-I/SN概述


    产品简介


    Microchip Technology Inc. 的 93XX46A/B/C 系列电子元器件是具有1 Kbit容量的低电压串行可电擦除只读存储器(EEPROM)。这一系列设备根据不同的配置,提供了两种通信模式:8位和16位。它们主要应用于低功耗、非易失性存储场景中,广泛适用于工业和汽车电子等领域。

    技术参数


    - 供电范围:
    - 93AA46A: 1.8-5.5V
    - 93AA46B: 1.8-5.5V
    - 93LC46A: 2.5-5.5V
    - 93LC46B: 2.5-5.5V
    - 93C46A: 4.5-5.5V
    - 93C46B: 4.5-5.5V
    - 93AA46C: 1.8-5.5V
    - 93LC46C: 2.5-5.5V
    - 93C46C: 4.5-5.5V

    - 组织配置:
    - ‘A’设备:无ORG引脚,固定为128 x 8位
    - ‘B’设备:无ORG引脚,固定为64 x 16位
    - ‘C’设备:通过外部逻辑控制ORG引脚选择8位或16位

    - 温度范围:
    - 工业(I): -40°C 到 +85°C
    - 汽车(E): -40°C 到 +125°C
    - 电气特性:
    - 输入高电平电压(VIH): 2.0V 至 VCC
    - 输入低电平电压(VIL): -0.3V 至 0.8VCC
    - 输出低电平电压(VOL): 0.4V (IOL = 2.1mA, VCC = 4.5V)
    - 输出高电平电压(VOH): VCC - 0.2V (IOH = -400μA, VCC = 4.5V)
    - 耐久性:
    - 数据保持: >200年
    - 写入/擦除周期: 1,000,000次

    产品特点和优势


    - 低功耗CMOS技术: 适用于需要低功耗的应用场景。
    - 自动擦除和写入功能: 包括自定时擦除/写入周期,简化操作流程。
    - 数据保护电路: 在电源接通/断开时提供数据保护。
    - 兼容性: 支持3线串行输入输出,符合行业标准。
    - 耐用性: 1,000,000次擦写周期,确保长期稳定性。
    - RoHS合规: 适应环保要求。

    应用案例和使用建议


    93XX46A/B/C 系列可以广泛应用于各种电子系统中,例如工业自动化、汽车电子、通信设备等。以下是一些使用建议:
    - 工业应用: 使用 93AA46A 或 93LC46A 设备,支持 -40°C 到 +85°C 的温度范围,适合恶劣环境。
    - 汽车应用: 使用 93AA46B 或 93LC46B 设备,支持 -40°C 到 +125°C 的温度范围,适合汽车电子。
    - 数据保护: 使用 EWEN 和 EWDS 指令来保护数据,确保在写入或擦除操作时不会出现意外更改。

    兼容性和支持


    这些设备支持多种封装类型,包括8引脚PDIP、SOIC、MSOP、SOT-23、DFN/TDFN 和 TSSOP。所有封装均为无铅(Matte Tin)完成。Microchip Technology Inc. 提供全面的技术支持,包括在线文档、开发工具和客户支持服务。

    常见问题与解决方案


    - Q1: 设备在低电压下不能正常工作。
    - A1: 确保供电电压在指定范围内,对于不同型号的设备,请参考技术手册中的供电范围。

    - Q2: 如何检查 Ready/Busy 状态?
    - A2: 通过检查 DO 引脚的电压状态,DO 低表示编程仍在进行,高表示设备已准备好。

    总结和推荐


    综上所述,93XX46A/B/C 系列电子元器件具有高性能、高可靠性及广泛应用的特点。特别是其低功耗、自我定时擦除/写入功能以及数据保护机制使其在市场上具有很强的竞争优势。我们强烈推荐在需要高可靠性和稳定性的应用场景中使用这些设备。

93LC46C-I/SN参数

参数
组织 128x8|64x16
存储容量 1Kb(128 x 8,64 x 16)
输出使能访问时间 5ms
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
接口类型 Microwire
数据保留时长 200Year
最大访问时间 200ns
最小工作供电电压 2.5V
最大时钟频率 3MHz
编程电压 2.5V~5.5V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

93LC46C-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC46C-I/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC46C-I/SN 93LC46C-I/SN数据手册

93LC46C-I/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
