24AA014H-I/SN

产品描述: Microchip 串行EEPROM, 1Kbit, 串行 - I2C接口, SOIC封装, 8引脚, 表面贴装
供应商型号: AV-S-MCC24AA014HISN
供应商: Avnet
标准整包数: 100

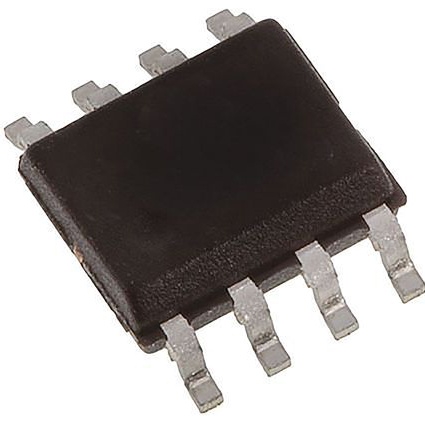

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24AA014H-I/SN

24AA014H-I/SN概述


    产品简介


    Microchip Technology Inc. 的 24AA014H/24LC014H 是一款1 Kbit(128字节)的串行电可擦除PROM。这款电子元器件采用了单电源设计,支持低至1.7V的工作电压,并具备低功耗CMOS技术。其主要功能是通过2线串行接口进行数据的读写操作,广泛应用于需要存储少量数据的嵌入式系统中,如汽车电子、工业控制等领域。

    技术参数


    电气特性
    - 供电电压范围: 1.7V - 5.5V(24AA014H),2.5V - 5.5V(24LC014H)
    - 最大时钟频率: 100 kHz(1.7V ≤ VCC < 1.8V),400 kHz(1.8V ≤ VCC ≤ 5.5V),1 MHz(24LC014H,2.5V ≤ VCC ≤ 5.5V)
    - 数据传输速率: 支持100 kHz、400 kHz 和 1 MHz的时钟频率
    - 工作温度范围: 工业级(-40°C 至 +85°C),汽车级(-40°C 至 +125°C)
    - 活动电流: 最大400 μA
    - 待机电流: 最大1 μA
    - 数据保留时间: 超过200年
    - 擦写次数: 可达100万次
    物理特性
    - 引脚配置: 8针封装(PDIP、SOIC、TSSOP、TDFN、MSOP)
    - 输入/输出电容: 每个引脚10 pF(在5.0V条件下)

    产品特点和优势


    1. 低功耗设计: 单独供电,低至1.7V的操作电压,保证了低功耗运行,最大活动电流仅为400 μA。
    2. 数据完整性高: 具备100万次擦写能力,数据保留时间超过200年,确保数据的安全性和可靠性。
    3. 抗噪能力强: 施密特触发输入、输出斜率控制和内部滤波电路有效抑制噪声干扰。
    4. 易于扩展: 多个器件可以通过硬件写保护功能进行独立配置,最多可连接八个设备到同一总线上。

    应用案例和使用建议


    应用案例: 在汽车电子中,24AA014H/24LC014H常用于存储车身传感器的数据。例如,车速、油耗等信息都可以通过此设备进行记录和管理。
    使用建议: 在设计应用时,需要确保数据传输速率不超过设备支持的最大频率,以避免因频率不匹配导致的通信错误。此外,建议采用适当的拉高电阻(如10kΩ)来稳定SDA线上的信号。

    兼容性和支持


    兼容性: 24AA014H/24LC014H支持标准I2C协议,可以方便地与其他I2C设备进行互连,适用于多种应用场景。设备提供多个封装形式,如PDIP、SOIC、TSSOP、TDFN和MSOP,适应不同安装需求。
    支持: Microchip提供详尽的技术文档和支持服务,包括工厂编程(QTP)服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据写入失败 | 确认WP引脚已正确配置,且未被设置为硬件写保护状态。 |
    | 设备无法响应 | 检查地址选择引脚(A0、A1、A2)是否已被正确配置,且与控制字中的地址位匹配。 |

    总结和推荐


    总结: Microchip Technology Inc. 的 24AA014H/24LC014H 是一款性能卓越的串行EEPROM,以其低功耗、高可靠性和广泛的适用性成为嵌入式系统中的理想选择。
    推荐: 鉴于其出色的性能和广泛的应用范围,强烈推荐在需要可靠数据存储和低功耗操作的场合使用24AA014H/24LC014H。无论是在汽车电子还是工业自动化领域,它都是一款值得信赖的产品。

24AA014H-I/SN参数

参数
接口类型 I2C
存储容量 1Kb (128 x 8)
最大时钟频率 400KHz
编程电压 1.7V~5.5V
最大工作供电电压 5.5V
数据保留时长 200Year
最大访问时间 900ns
输出使能访问时间 5ms
最小工作供电电压 1.7V
存储器类型 EEPROM,Non-Volatile
组织 128x8
长*宽*高 4.9mm*3.9mm*1.25mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

24AA014H-I/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
