93LC66A/SN

产品描述: Microchip EEPROM存储器, 4kB, 串行 - Microwire接口, SOIC封装, 8引脚, 表面贴装
供应商型号: 93LC66A/SN
供应商: 国内现货
标准整包数: 1

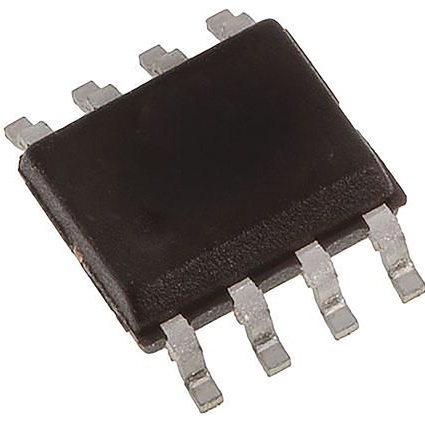

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93LC66A/SN

93LC66A/SN概述


    产品简介


    Microchip Technology Inc. 的93XX66A/B/C系列是4K位低电压串行电可擦除只读存储器(EEPROM)。这些器件广泛应用于需要非易失性存储的应用中,如汽车、工业和消费电子产品。根据外部逻辑电平的不同,93AA66C、93LC66C或93C66C可以通过ORIGIN引脚选择字大小。系列中的某些型号如93XX66A提供专用的8位通信,而93XX66B则提供专用的16位通信。这些设备采用了先进的CMOS技术,使其非常适合于低功耗应用。

    技术参数


    工作条件和范围
    - 电源电压范围:
    - 93AA66A:1.8V至5.5V
    - 93AA66B:1.8V至5.5V
    - 93LC66A:2.5V至5.5V
    - 93LC66B:2.5V至5.5V
    - 93C66A:4.5V至5.5V
    - 93C66B:4.5V至5.5V
    - 93AA66C:1.8V至5.5V
    - 93LC66C:2.5V至5.5V
    - 93C66C:4.5V至5.5V
    - 温度范围:
    - 工业级(I):-40°C至+85°C
    - 汽车级(E):-40°C至+125°C
    绝对最大额定值
    - 电源电压(VCC):7.0V
    - 所有输入输出相对于VSS:-0.6V至VCC +1.0V
    - 存储温度:-65°C至+150°C
    - 带电操作的环境温度:-40°C至+125°C
    电气特性
    - 写入电流(ICC write):500 μA
    - 读取电流(ICC read):100 μA 至 500 μA
    - 待机电流(ICCS):1 μA 至 5 μA

    产品特点和优势


    Microchip的93XX66A/B/C系列具有多项独特的功能和优势。它们采用了先进的CMOS技术,确保了低功耗特性,并且具有非常高的数据保留率(>200年),非常适合于需要长时间存储数据的应用。此外,这些器件通过自动化的擦除和编程周期提供了卓越的数据完整性,能够支持高达100万次的擦写循环。支持广泛的温度范围,使它们能够适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    这些设备可以用于多种场合,例如:
    - 汽车电子系统:用于车载控制单元、传感器数据存储等。
    - 工业自动化:用于过程控制系统、PLC等设备的数据存储。
    - 消费电子产品:用于智能设备的非易失性存储。
    使用建议
    - 配置时序:由于这些设备的时序要求较高,建议使用专用的定时电路来避免数据错误。
    - 电源稳定性:确保电源稳定,尤其是在进行写入操作时,以防止数据损坏。

    兼容性和支持


    - 封装类型:提供标准封装如8-lead PDIP和SOIC,以及高级封装如8-lead MSOP、6-lead SOT-23等。
    - 厂商支持:Microchip提供了详尽的技术文档和在线支持,确保用户能够在安装和使用过程中获得帮助。

    常见问题与解决方案


    - Q:如何判断设备是否准备好?
    - A:可以通过检查DO引脚的状态来判断,DO高表示设备已准备好执行新的指令。

    - Q:如何保护数据不被意外擦除或写入?
    - A:在完成写入操作后,应立即执行EWDS命令以禁用擦除和写入功能。执行EWEN命令即可重新启用这些功能。

    总结和推荐


    综上所述,Microchip的93XX66A/B/C系列是一款性能优异的低功耗EEPROM器件,特别适合需要长时间可靠存储数据的应用。这些设备的高性能、低功耗和宽广的工作温度范围使其在市场上具备强大的竞争力。如果您需要一个稳定的非易失性存储解决方案,我们强烈推荐这款产品。

93LC66A/SN参数

参数
存储容量 4Kb (512 x 8)
编程电压 2.5V~6V
接口类型 Microwire
存储器类型 EEPROM,Non-Volatile
最小工作供电电压 2.5V
组织 512x8
输出使能访问时间 -
数据保留时长 200Year
最大工作供电电压 5.5V
最大访问时间 400ns
最大时钟频率 2MHz
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

93LC66A/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93LC66A/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93LC66A/SN 93LC66A/SN数据手册

93LC66A/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.516
30+ ¥ 3.3695
50+ ¥ 3.2816
100+ ¥ 3.1644
库存: 889
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.16
