首页  >  产品百科  >  24AA16T-I/MC

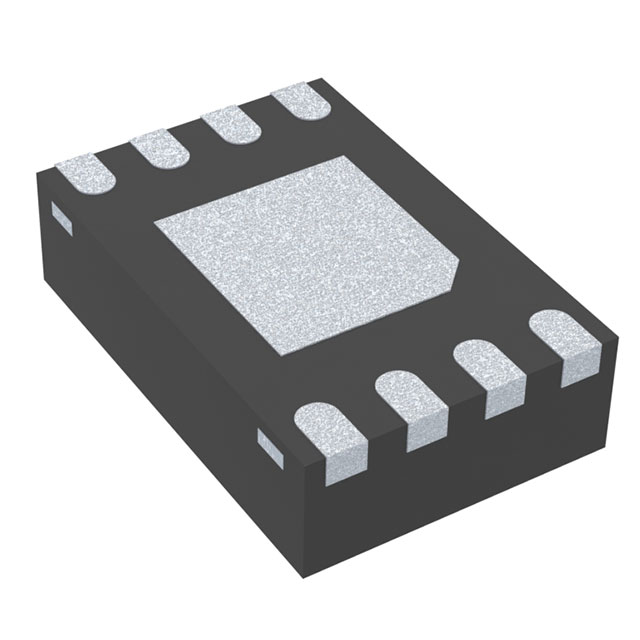

24AA16T-I/MC

产品描述: 16Kb (2K x 8) 1.7V~5.5V 8Blockx256x8 1.7V EEPROM,非易失 5.5V 400KHz 900ns I2C 200Year DFN-8 贴片安装 2mm*3mm*880μm
供应商型号: 24AA16T-I/MC
供应商: Master
标准整包数: 500
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24AA16T-I/MC

24AA16T-I/MC概述

    24AA16/24LC16B:高性能串行EEPROM

    1. 产品简介


    Microchip Technology Inc. 的24AA16/24LC16B是一款16Kbit的电可擦除可编程只读存储器(EEPROM)。该设备采用八块256 x 8位内存的组织形式,并通过两线式串行接口进行通信。低电压设计允许其工作电压低至1.7V,支持工业温度范围(-40°C到+85°C)及汽车温度范围(-40°C到+125°C),并且具备硬件写保护和抗静电放电(ESD)保护功能。此EEPROM适用于各种应用领域,如消费电子、工业控制和汽车电子等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作电压 | 1.7 5.5 | V
    | 最大时钟频率 400 | kHz | VCC ≥ 2.5V |
    | 低功耗 1 mA | 活动电流 |
    | 站态电流 1 | μA
    | 存储周期次数 1,000,000 | 次
    | 数据保留时间 200 | 年
    | 工作温度范围 | -40 +85 | °C | 工业温度 |
    -40 +125 | °C | 汽车温度 |

    3. 产品特点和优势


    - 低电压操作:支持最低1.7V的工作电压,适用广泛的应用场景。
    - 高耐久性:超过100万次擦写循环,确保长期可靠性。
    - 快速响应:最大时钟频率为400kHz,支持高速数据传输。
    - 宽温度范围:工业级温度范围达到-40°C到+85°C,汽车级温度范围更广。
    - 高抗干扰性:Schmitt触发输入设计,提高了噪声抑制能力。
    - 封装多样性:提供多种封装选项,易于集成于不同类型的电路板上。

    4. 应用案例和使用建议


    - 消费电子:可用于手机、平板电脑等设备中的存储模块。
    - 工业控制:作为工业设备中的参数存储,支持远程配置和故障记录。
    - 汽车电子:用于汽车电子系统中的传感器数据存储和车载导航系统的地图更新。
    使用建议:
    - 在应用中合理设置写保护,以避免意外的数据丢失。
    - 根据实际应用选择合适的封装类型,确保良好的散热性能。

    5. 兼容性和支持


    - 兼容性:24AA16/24LC16B完全兼容I²C标准,与各种主控芯片和微处理器轻松对接。
    - 支持:Microchip提供详尽的技术文档和支持服务,涵盖安装指导、故障排除等。

    6. 常见问题与解决方案


    1. Q: 如何确定设备已成功写入?
    - A: 可通过观察设备在写入后是否能正常读取数据来验证。
    2. Q: 设备出现读取错误怎么办?
    - A: 首先检查电源电压是否符合要求,然后确认地址指针设置正确。
    3. Q: 写入过程中出现中断怎么办?
    - A: 使用Acknowledge Polling方法确认写入完成后再进行下一次操作。

    7. 总结和推荐


    总体而言,24AA16/24LC16B凭借其低功耗、高可靠性和广泛的温度适应性,在众多应用场合表现出色。无论是消费电子、工业自动化还是汽车电子领域,这款EEPROM都是一个理想的选择。鉴于其出色的性能和Microchip提供的完善支持,强烈推荐使用该产品。

24AA16T-I/MC参数

参数
数据保留时长 200Year
接口类型 I2C
最大访问时间 900ns
编程电压 1.7V~5.5V
存储器类型 EEPROM,非易失
最大工作供电电压 5.5V
输出使能访问时间 -
组织 8Blockx256x8
最小工作供电电压 1.7V
最大时钟频率 400KHz
存储容量 16Kb (2K x 8)
长*宽*高 2mm*3mm*880μm
通用封装 DFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

24AA16T-I/MC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24AA16T-I/MC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24AA16T-I/MC 24AA16T-I/MC数据手册

24AA16T-I/MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4785 ¥ 3.9786
1000+ $ 0.455 ¥ 3.7829
3300+ $ 0.4381 ¥ 3.5879
6600+ $ 0.4359 ¥ 3.5698
9900+ $ 0.4337 ¥ 3.5517
13200+ $ 0.4316 ¥ 3.5344
16500+ $ 0.4316 ¥ 3.5344
库存: 3300
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1989.3
