JANTX1N4471

产品分类: 齐纳(稳压)二极管
产品描述: 50nA 18V 650Ω 1.5W DO-204AL,DO-41 通孔安装
供应商型号: JANTX1N4471
供应商: Master
标准整包数: 5

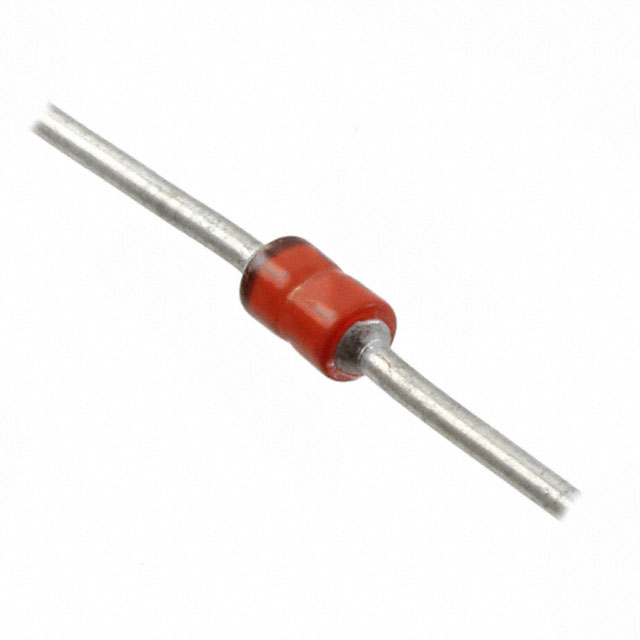

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4471

JANTX1N4471概述

    1N4460 – 1N4496 和 1N6485 – 1N6491 玻璃封装稳压二极管

    产品简介


    1N4460 – 1N4496 和 1N6485 – 1N6491 是Microsemi公司生产的玻璃封装稳压二极管,专为高可靠性应用而设计。这些二极管通过MIL-PRF-19500/406标准的军规认证,适用于不可容忍失效的应用场景。该系列提供3.3V至200V的标准稳压电压范围,并具有5%、2%和1%的不同精度等级选择。它们可用于各种商业版本,提供不同的包装形式,包括直插式和表面贴装型(如DO-41和D-5A MELF)。

    技术参数


    - 工作温度范围: -65°C 至 +175°C
    - 稳态功率耗散: 1.5W (@ TA=25°C)
    - 热阻: 42°C/W (junction-to-lead)
    - 正向电压: 1.0V 至 1.5V (@ 200mA 至 1.0A)
    - 最大浪涌电流: IZSM @ 8.3ms square wave 脉冲波形
    - 最大持续电流: IZM
    - 最大反向电流: IR
    - 动态阻抗: ZZT 或 ZZK
    - 引脚配置: 铜上锡铅合金镀层或RoHS合规无铅镀层

    产品特点和优势


    1. 军规认证: 通过MIL-PRF-19500/406标准认证,适用于军事和航空电子系统。
    2. 空隙密封玻璃包封: 这种结构增强了二极管的耐久性和稳定性。
    3. 三重层钝化: 提高了二极管的耐腐蚀和环境适应能力。
    4. 内部冶金结合: 使用“Category 1”和“Category III”内部冶金技术,提高了二极管的可靠性和寿命。
    5. 标准电压精度: 提供5%、2%和1%的电压精度等级,满足不同应用需求。
    6. 灵活的轴向引脚安装: 便于集成到不同类型的电路板上。

    应用案例和使用建议


    这些二极管广泛应用于通信、航空航天、医疗仪器、汽车电子和工业控制系统等领域。在实际应用中,可以用于稳压电源、过压保护、电压参考和电路保护等场景。
    使用建议:
    - 在设计电路时,应根据具体应用要求选择合适的稳压电压和精度等级。
    - 确保二极管的工作电流不超过最大持续电流额定值,以避免过热损坏。
    - 考虑到二极管的温度系数,应在工作环境中注意散热设计,特别是在高温环境下。

    兼容性和支持


    这些二极管与多种电路板兼容,包括直插式和表面贴装型。Microsemi公司提供了详细的技术文档和支持服务,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    1. 问题: 二极管在高温下出现过热损坏。
    - 解决方案: 确保散热设计合理,避免超过最大功耗额定值。
    2. 问题: 二极管稳压效果不理想。
    - 解决方案: 检查应用环境,确保输入电压和电流在规定范围内,并检查是否选用了合适的型号。

    总结和推荐


    总的来说,1N4460 – 1N4496 和 1N6485 – 1N6491 是高性能的玻璃封装稳压二极管,适用于需要高可靠性的各种应用场合。其卓越的军规认证、稳定的温度系数、多样的电压和精度选择,使其在市场上具有很强的竞争力。因此,推荐使用这些二极管以提升电路的整体性能和可靠性。

JANTX1N4471参数

参数
最大齐纳阻抗 650Ω
电压容差 -
最大功率耗散 1.5W
标称齐纳电压 18V
配置 -
最大功率 1.5W
Ir - 反向电流 50nA
通用封装 DO-204AL,DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4471厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4471数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4471 JANTX1N4471数据手册

JANTX1N4471封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.061 ¥ 59.8067
25+ $ 6.6272 ¥ 55.1024
50+ $ 6.3438 ¥ 52.7461
100+ $ 6.1374 ¥ 51.003
250+ $ 6.0874 ¥ 49.8493
500+ $ 6.0874 ¥ 49.8493
库存: 166
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 299.03
直接购买
加入购物车
