1N4744CPE3/TR8

产品分类: 齐纳(稳压)二极管
产品描述: 5μA 15V 14Ω 1W DO-204AL,DO-41 通孔安装
供应商型号: Q-1N4744CPE3/TR8
供应商: 期货订购
标准整包数: 1500

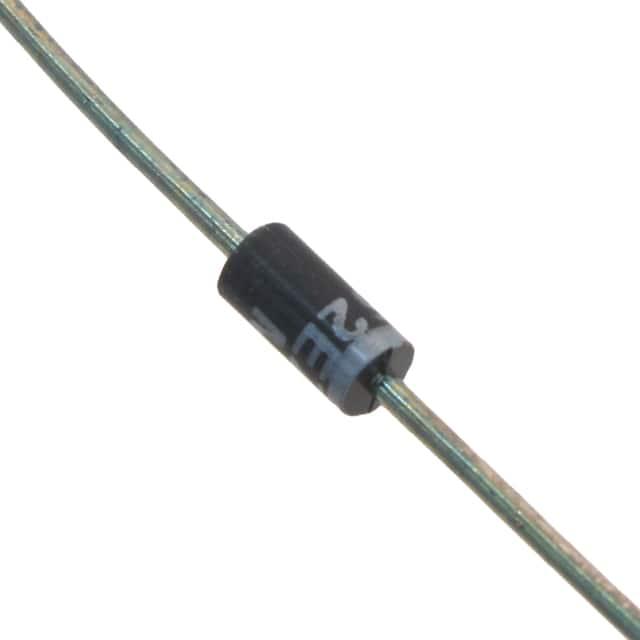

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1N4744CPE3/TR8

1N4744CPE3/TR8概述

    Silicon 1 Watt Zener Diodes 产品技术手册

    1. 产品简介


    Silicon 1 Watt Zener Diodes 系列产品是由 Microsemi 公司生产的高性能稳压二极管,其系列包括 1N4728AP 至 1N4764AP。这些 Zener 二极管具有广泛的工作电压范围(从 3.3V 到 100V),可适用于多种电路设计,特别适合需要精确稳压的应用场景。它们被广泛应用于电源稳压、信号调节等领域。

    2. 技术参数


    - 工作电压范围:3.3V 至 100V
    - 功率耗散:1.0 瓦特
    - 温度系数:-65°C 至 +150°C
    - 热阻抗:结至引脚热阻为 45°C/W;结至环境热阻为 105°C/W(当安装在 FR4 电路板上时)
    - 动态阻抗:随工作电流和电压变化而变化,具体数值见数据表
    - 反向电流:最大值为 1μA(在 VR 电压下)
    - 最大正向电压:1.2 伏特(在 200mA 电流下)
    - RoHS 合规:符合环保标准
    - 电压精度:无后缀标识的产品精度为 ±10%,带 A 后缀的产品精度为 ±5%,带 C 或 D 后缀的产品分别为 ±2% 和 ±1%
    - 封装类型:DO-41 或 DO-204AL

    3. 产品特点和优势


    - 宽广的电压选择范围:提供从 3.3V 到 100V 的稳定电压选择。
    - 高可靠性:通过 MIL-PRF-19500 认证,可以提供 JAN、JANTX、JANTXV 和 JANS 等不同级别的筛选。
    - 表面贴装选项:可以使用 SMAJ4728A 至 SMAJ4764A 和 MLL4728A 至 MLL4764A 进行表面贴装。
    - 灵活性:提供各种引线长度,便于灵活安装。
    - 低 ESD 敏感度:符合 MIL-STD-750 Method 1020 标准。
    - RoHS 合规:产品符合环保标准,有助于减少对环境的影响。

    4. 应用案例和使用建议


    - 电源稳压:常用于电源电路中作为稳压二极管,确保输出电压的稳定性。
    - 信号调节:可用于信号处理电路中,保持信号的稳定性和一致性。
    - 电源保护:在高压环境中,可以作为过压保护元件,防止电路过载。
    - 使用建议:在使用这些 Zener 二极管时,应根据电路的具体需求选择合适的电压和电流等级,以确保最佳性能和稳定性。此外,合理布局和布线,避免过高的热应力,有助于延长产品的使用寿命。

    5. 兼容性和支持


    - 兼容性:与现有的电源电路和其他标准元件高度兼容。
    - 支持:Microsemi 提供全面的技术支持,包括应用指南、技术文档和售后服务。用户可以通过官方网站获得最新的产品信息和技术支持。

    6. 常见问题与解决方案


    - Q: 如何选择合适的 Zener 二极管?
    - A: 选择时应考虑所需的稳压电压、工作电流和环境温度,确保所选二极管满足电路需求。
    - Q: 如何正确焊接 Zener 二极管?
    - A: 使用合适的焊接温度(最高 260°C,持续 10 秒),并注意不要让焊点过高温度损坏二极管。
    - Q: 如何识别 Zener 二极管的极性?
    - A: 管体上的带子端为阴极,另一端为阳极。在电路中,带子端应连接到正电压端。

    7. 总结和推荐


    总体而言,Silicon 1 Watt Zener Diodes 是一款非常实用且可靠的稳压二极管,具有广泛的电压选择范围、良好的性能指标和高度的灵活性。对于需要精确稳压的应用场景,这些二极管是理想的选择。建议在设计和选择稳压电路时优先考虑使用这些产品。

1N4744CPE3/TR8参数

参数
最大功率 1
Ir - 反向电流 5μA
最大齐纳阻抗 14Ω
电压容差 -
最大功率耗散 1W
标称齐纳电压 15V
配置 -
通用封装 DO-204AL,DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1N4744CPE3/TR8厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

1N4744CPE3/TR8数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY 1N4744CPE3/TR8 1N4744CPE3/TR8数据手册

1N4744CPE3/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 10.88
3000+ ¥ 10.24
4500+ ¥ 9.6
库存: 48000
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 16320
