1N4679UR-1

产品分类: 齐纳(稳压)二极管
产品描述: 5μA 2V 500mW DO-213AA 贴片安装
供应商型号: TOM-1N4679UR-1
供应商: 海外现货
标准整包数: 1

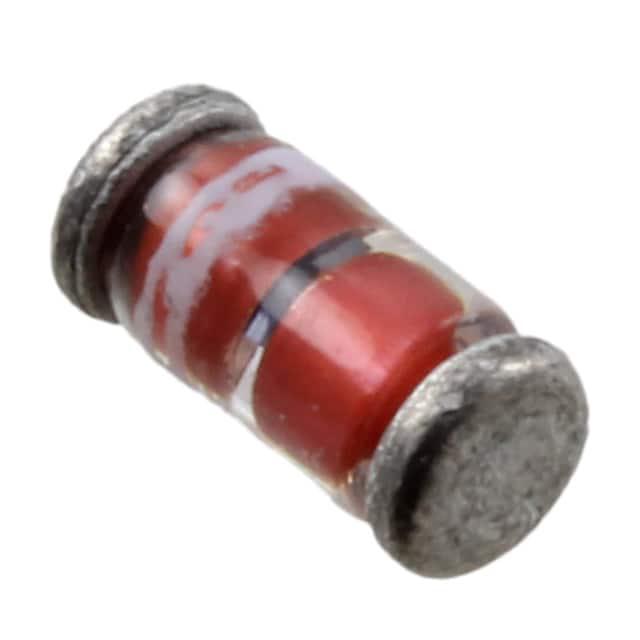

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1N4679UR-1

1N4679UR-1概述


    产品简介


    Microsemi公司推出的1N4678UR-1至1N4717UR-1系列表面贴装式齐纳二极管(500mW),属于0.5瓦玻璃表面贴装DO-213AA封装的稳压器,提供了从1.8V到43V的多种选择。该系列产品具备高可靠性,主要用于商业版本,同时具有多种电压精度选择(±5%,±2%和±1%)。这款齐纳二极管适用于广泛的应用领域,如电源稳压、电路保护等。

    技术参数


    - 最大额定值
    - 结温和存储温度:-65°C至+175°C
    - 热阻(结点到端盖):100°C/W
    - 热阻(结点到环境):250°C/W
    - 稳态功率耗散:0.5W
    - 前向电压(100mA时):1.5V
    - 焊接温度(10秒):260°C
    - 电气特性
    - 稳压电流:50µA
    - 最大反向泄漏电流:几微安
    - 最大稳压电流:从0.1mA到几百mA不等
    - 齐纳电压范围:1.8V到43V
    - 准确度:±5%或更佳(±2%和±1%可选)

    产品特点和优势


    1. 内部金属化连接:通过金属化连接确保高度可靠。
    2. 密封表面贴装包:具备高密封性,适用于苛刻环境。
    3. 小容值:通常在皮法级,有利于高频应用。
    4. 耐辐射性:根据Microsemi的“MicroNote 050”,该系列具有内在抗辐射性。
    5. ESD敏感性低:符合MIL-STD-750标准。

    应用案例和使用建议


    - 应用案例:这款齐纳二极管可以用于各类电源管理电路,例如笔记本电脑充电器或汽车电子系统。
    - 使用建议:在设计电路时应注意散热问题,尤其是在高功率条件下使用时。焊接时建议使用260°C以下的焊温,以防止损坏二极管。

    兼容性和支持


    - 兼容性:该产品可与其他标准DO-213AA封装的电子元器件兼容,例如DO-35(表面贴装型)。
    - 支持:Microsemi提供详尽的技术文档和专业支持,用户可以通过官方网站获取最新信息。

    常见问题与解决方案


    - 问题:长时间运行时过热。
    - 解决办法:确保良好散热,必要时使用散热片。
    - 问题:低反向泄漏电流。
    - 解决办法:检查电路连接是否正确,必要时更换二极管。
    - 问题:焊接温度过高。
    - 解决办法:严格控制焊接温度不超过260°C。

    总结和推荐


    综上所述,1N4678UR-1至1N4717UR-1系列齐纳二极管凭借其高可靠性、宽电压范围、低ESD敏感性和耐辐射特性,在多种应用领域表现出色。尽管存在一些需要特别注意的问题,例如适当的散热措施,但整体来看,这些产品是值得信赖的选择。因此,我们强烈推荐这一系列齐纳二极管,特别是对于需要高可靠性的电源管理系统。

1N4679UR-1参数

参数
配置 -
最大功率 500mW
Ir - 反向电流 5μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 500mW
标称齐纳电压 2V
通用封装 DO-213AA
安装方式 贴片安装
零件状态 在售
包装方式 散装

1N4679UR-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

1N4679UR-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY 1N4679UR-1 1N4679UR-1数据手册

1N4679UR-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
