1N4736CPE3/TR12

产品分类: 齐纳(稳压)二极管
产品描述: 10μA 6.8V 3.5Ω 1W DO-204AL,DO-41 通孔安装
供应商型号: Q-1N4736CPE3/TR12
供应商: 期货订购
标准整包数: 4000

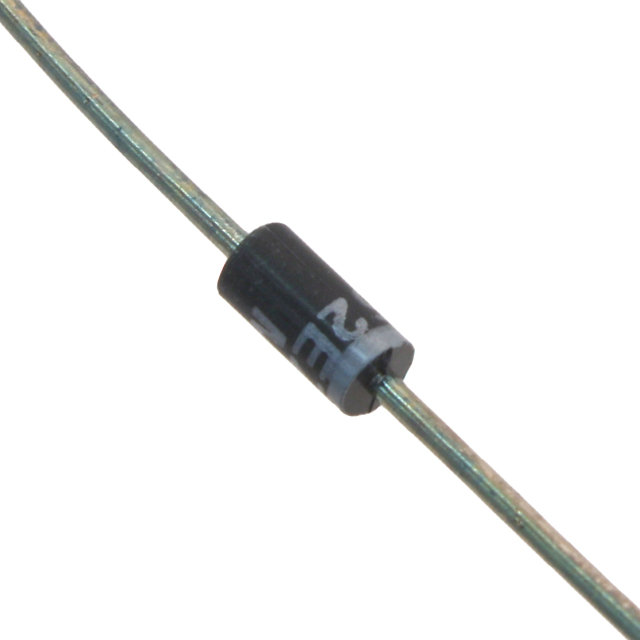

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1N4736CPE3/TR12

1N4736CPE3/TR12概述

    Silicon 1 Watt Zener Diodes 技术手册

    产品简介


    硅1瓦特齐纳二极管是由Microsemi公司的Scottsdale Division生产的产品。该系列产品包括1N4728AP至1N4764AP(塑料封装),这些二极管提供从3.3V到100V的电压调节范围,精度为5%。除了标准的5%精度之外,还有更严格的2%和1%精度可选。这些二极管广泛应用于各种电子设备,提供可靠的电压调节功能。

    技术参数


    1. 功率耗散:最大功率耗散为1.0瓦特。
    2. 温度范围:工作和存储温度范围为-65°C到+150°C。
    3. 热阻抗:结点到引脚的热阻为45°C/W(3/8英寸引脚长度从体部测量),结点到环境的热阻为105°C/W(FR4 PCB板上安装,铜片面积4mm²,迹线宽度1mm,长度25mm)。
    4. 反向电流:在100V反向电压下的最大反向电流为1μA。
    5. 稳态功率:在TL<105°C或TA<45°C时最大功率为1.0瓦特。
    6. 正向电压:在200mA电流下的最大正向电压为1.2伏特。
    7. 峰值电流:在1/120秒半方波或等效正弦波脉冲下的最大峰值电流为400mA。
    8. 电容:具体数值见相关图表。

    产品特点和优势


    - 广泛的电压选择:提供从3.3V到100V的多种电压选择。
    - 高精度:有5%,2%和1%的精度可选。
    - 罗氏认证:带有RoHS认证,符合环保要求。
    - 表面贴装版本:提供SMAJ和MLL系列的表面贴装版本。
    - 耐静电能力:按MIL-STD-750 Method 1020标准测试,不受静电敏感影响。
    - 封装选项:提供塑料和玻璃两种封装方式,其中塑料封装的热阻抗较低。

    应用案例和使用建议


    这些齐纳二极管被广泛应用于各种电路中,如电源稳压电路、浪涌保护电路、瞬态抑制电路等。例如,在稳压电源中,通过将齐纳二极管与负载并联,可以确保输出电压稳定。使用建议如下:
    - 确保散热良好,避免因过热导致的损坏。
    - 在高温环境下使用时,注意热阻抗和功率耗散的影响。
    - 对于需要高精度的应用,选择精度更高的型号。

    兼容性和支持


    这些二极管适用于大多数标准电路设计,与现有的许多其他电子元器件兼容。Microsemi公司提供技术支持和维修服务,可以通过其官方网站获取更多信息。

    常见问题与解决方案


    - 问题:二极管在高温环境下易损坏。
    - 解决方法:确保电路设计中考虑散热措施,使用散热器或其他散热装置。
    - 问题:精度不符合预期。
    - 解决方法:选择合适的精度等级,并检查安装和焊接工艺是否正确。
    - 问题:反向电流过高。
    - 解决方法:确认反向电压是否超过额定值,并进行相应的电路调整。

    总结和推荐


    总体而言,这些硅1瓦特齐纳二极管具有广泛的应用范围和较高的可靠性,特别是在电压调节和保护电路中表现优异。推荐在需要稳定电压输出的电路设计中使用这些二极管,特别是那些对精度有较高要求的应用场合。

1N4736CPE3/TR12参数

参数
标称齐纳电压 6.8V
配置 -
最大功率 1
Ir - 反向电流 10μA
最大齐纳阻抗 3.5Ω
电压容差 -
最大功率耗散 1W
通用封装 DO-204AL,DO-41
安装方式 通孔安装
包装方式 卷带包装

1N4736CPE3/TR12厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

1N4736CPE3/TR12数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY 1N4736CPE3/TR12 1N4736CPE3/TR12数据手册

1N4736CPE3/TR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 10.88
8000+ ¥ 10.24
12000+ ¥ 9.6
库存: 128000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 43520
直接购买
加入购物车
