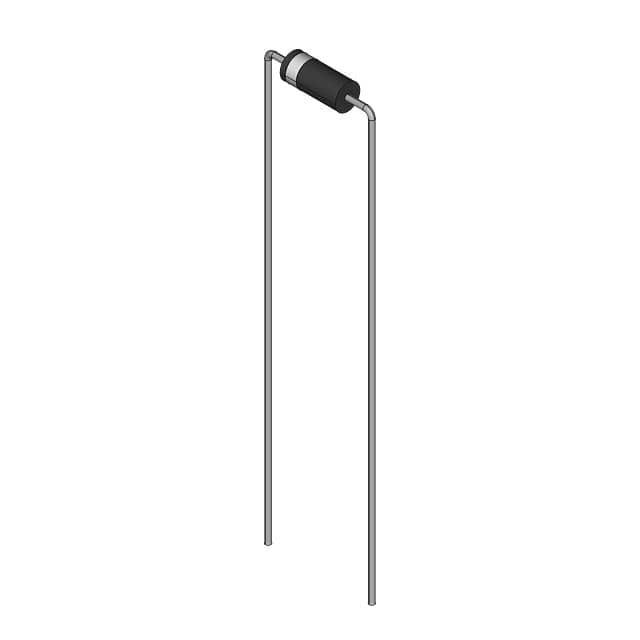

1N4688

产品分类: 齐纳(稳压)二极管
厂牌: MOTOROLA
产品描述: 10μA DO-204AH,DO-35
供应商型号: CY-1N4688
供应商: Avnet
标准整包数: 1
MOTOROLA 齐纳(稳压)二极管 1N4688

1N4688概述


    产品简介


    产品类型及功能
    Motorola生产的500 mW DO-35玻璃封装的TVS/Zener二极管,适用于电压调节、保护电路和其他需要精确电压稳定的应用场景。这些二极管具有宽广的工作电压范围(1.8V到200V),可以在各种严苛环境下提供稳定的电压输出。
    应用领域
    这种二极管广泛应用于消费电子、通信设备、工业自动化控制系统、汽车电子等领域,尤其是在需要过压保护和精密电压调节的场合。

    技术参数


    | 参数 | 描述 |

    | 功率等级 | 500 mW |
    | 封装形式 | DO-204AH玻璃封装 |
    | 工作电压范围 | 1.8V 至 200V |
    | 最大反向电流 | 微安级(具体数值视型号而定) |
    | 最大正向电流 | 视型号而定(通常为微安至几十毫安) |
    | 温度范围 | 操作温度:-65°C 至 +200°C |
    | 存储温度 | -65°C 至 +200°C |
    | 最大焊接温度 | 230°C,距管壳1/16英寸处,持续10秒 |
    | 极性标识 | 颜色标记阴极 |
    | 芯片制造地点 | 菲尼克斯,亚利桑那州 |
    | 测试地点 | 首尔,韩国 |

    产品特点和优势


    - 宽电压范围:覆盖1.8V到200V,几乎适用于所有常见的电压应用。
    - 双块结构:采用金属键合工艺,确保长期稳定运行。
    - 紧凑设计:DO-204AH封装比传统DO-204AA更小,有助于减小整体体积。
    - 高可靠性:通过严格的热管理设计,保证在高温下也能可靠工作。

    应用案例和使用建议


    应用案例
    - 消费电子产品:例如电视和游戏机,用于稳定电源电压。
    - 通信设备:如路由器和交换机,提供可靠的电压供给。
    - 工业控制:电机驱动器和PLC系统中,用于过压保护。
    - 汽车电子:用于车载电子系统,防止电压波动影响正常工作。
    使用建议
    - 正确放置:由于是任何安装位置均可,建议根据电路布局选择最合适的安装方式。
    - 散热设计:虽然功率较低,但在高功率脉冲操作下需要注意散热,以免因局部高温导致器件损坏。
    - 测试验证:在实际使用前进行充分测试,以确定其满足特定应用需求。

    兼容性和支持


    这些二极管采用标准DO-204AH封装,易于集成到现有设计中。制造商提供全面的技术支持和售后服务,包括样品提供、电路设计指导和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电压不稳定 | 确认负载电流和工作条件,检查是否达到最大额定值 |
    | 温度过高 | 改善散热措施,增加外部散热器 |
    | 泄漏电流过大 | 更换不同型号的二极管,检查焊接质量和连接情况 |
    | 反向击穿电压不足 | 检查是否选择了正确的电压等级,重新校准 |

    总结和推荐


    优点:宽电压范围,小巧的封装设计,高可靠性,优异的电气特性,以及出色的性价比。
    结论:总体而言,这款Motorola的500 mW DO-35玻璃封装的TVS/Zener二极管是一款非常适合多种应用的优质产品,强烈推荐使用。

1N4688参数

参数
配置 -
最大功率 -
Ir - 反向电流 10μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 -
标称齐纳电压 -
通用封装 DO-204AH,DO-35
零件状态 在售
包装方式 散装
