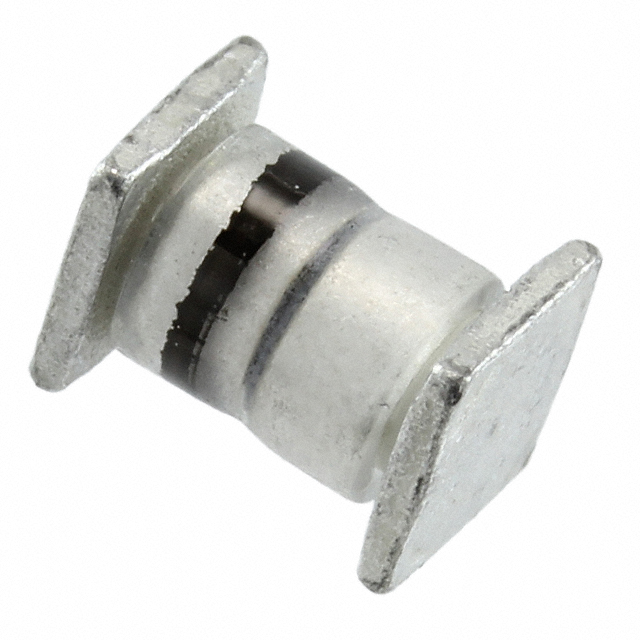

JAN1N4971US

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 36V 11Ω 5W D-5B 贴片安装
供应商型号: 494-JAN1N4971US
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JAN1N4971US

JAN1N4971US概述

    Microsemi Surface Mount 5 WATT Glass Zener Diodes

    1. 产品简介


    Microsemi公司的表面贴装5瓦特玻璃齐纳二极管系列(型号:1N4954US至1N4996US,1N5968US至1N5969US,1N6632US至1N6637US)是一类专为高可靠性应用设计的产品。它们通过了MIL-PRF-19500/356标准认证,适用于那些不能容忍失败的应用场合。这些齐纳二极管具有5瓦的额定功率,采用无气泡密封的玻璃封装,内部采用冶金结合技术,以确保长期的稳定性和可靠性。该系列产品涵盖从3.3伏到390伏的多种电压选择,适用于广泛的应用场景。

    2. 技术参数


    - 工作温度范围: -65°C 至 +175°C
    - 最大功率耗散:
    - 5W(TEC = 140°C)对于1N4954US至1N4996US
    - 5W(TEC = 125°C)对于1N6632US至1N6637US及1N5968US至1N5969US
    - 热阻:
    - 7°C/W(结点到端帽)对于1N4954US至1N4996US
    - 10°C/W(结点到端帽)对于1N6632US至1N6637US及1N5968US至1N5969US
    - 最大连续电流:
    - IZM = 1440mA(1N4954US至1N4996US)
    - IZM = 20.0A(1N6632US至1N6637US及1N5968US至1N5969US)
    - 峰值浪涌电流:
    - IZSM = 20A(1N4954US至1N4996US)
    - IZSM = 1.0A(1N6632US至1N6637US及1N5968US至1N5969US)

    3. 产品特点和优势


    - 行业标准: 该系列符合JEDEC标准,保证了良好的互换性和广泛应用。
    - 无气泡密封: 玻璃封装技术能够防止气体渗透,提高产品的可靠性。
    - 三重层钝化: 这种设计可以增加齐纳二极管的耐久性,防止环境因素影响。
    - 内部金属键合: 内部的冶金键合技术可以增强机械强度和电气连接稳定性。
    - 广泛的电压选择: 电压范围从3.3伏到390伏,可满足不同应用场景的需求。
    - 辐射硬度: 内置的辐射硬化设计使得该产品在辐射环境下也能保持稳定运行。

    4. 应用案例和使用建议


    该系列产品广泛应用于通信、医疗设备、航空航天以及军事等领域,特别是在需要高可靠性、低失效率的环境中表现优异。例如,在通信设备中,这些齐纳二极管可以用作稳压器,以确保电源电压的稳定。
    使用建议:
    - 在焊接时应控制好温度和时间,避免过高的温度导致产品损坏。
    - 使用适当的散热措施,特别是在高功率应用中,以延长使用寿命。
    - 对于敏感应用,考虑使用更高精度(如±1%)的型号以提高系统的精确度。

    5. 兼容性和支持


    这些齐纳二极管提供了引脚兼容的通孔安装版本(删除“US”后缀),方便不同应用场景的选择。厂商提供全面的技术支持和售后服务,以帮助客户解决问题和提供最佳的使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 齐纳电压不稳定 | 检查输入电压是否稳定;更换高精度的齐纳二极管 |
    | 温度过高导致失效 | 确保适当的散热措施;检查是否存在外部热源干扰 |
    | 浪涌电流损坏 | 使用合适的保护电路;限制浪涌电流 |

    7. 总结和推荐


    Microsemi的5瓦特玻璃齐纳二极管系列产品具有卓越的可靠性和广泛的适用性,特别适合于高可靠性需求的应用场景。它们的无气泡密封设计、三重层钝化和内部金属键合技术使其在市场上具备显著的竞争优势。对于需要高性能和高可靠性的项目,强烈推荐使用这些产品。
    如果您对本产品有任何疑问,欢迎访问Microsemi官方网站或联系技术支持团队获取更多帮助。

JAN1N4971US参数

参数
配置 -
最大功率 5W
Ir - 反向电流 2μA
最大齐纳阻抗 11Ω
电压容差 -
最大功率耗散 5W
标称齐纳电压 36V
通用封装 D-5B
安装方式 贴片安装
零件状态 在售
包装方式 散装

JAN1N4971US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N4971US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JAN1N4971US JAN1N4971US数据手册

JAN1N4971US封装设计

查看详情并下载
Symbol
Footprint
3D Model
