JANTX1N938B-1

产品分类: 齐纳(稳压)二极管
产品描述: 10μA 9V 20Ω 500mW DO-35 通孔安装
供应商型号: 494-JANTX1N938B-1
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N938B-1

JANTX1N938B-1概述


    产品简介


    Microsemi 公司生产的 1N935B-1、1N937B-1 和 1N938B-1 是一系列温度补偿稳压二极管,适用于多种电子设备和系统。这些二极管具有高稳定性和低温度系数,广泛应用于通信、航空航天和军事等领域,作为电源电路中的稳压参考器件。

    技术参数


    以下是这些稳压二极管的技术规格:

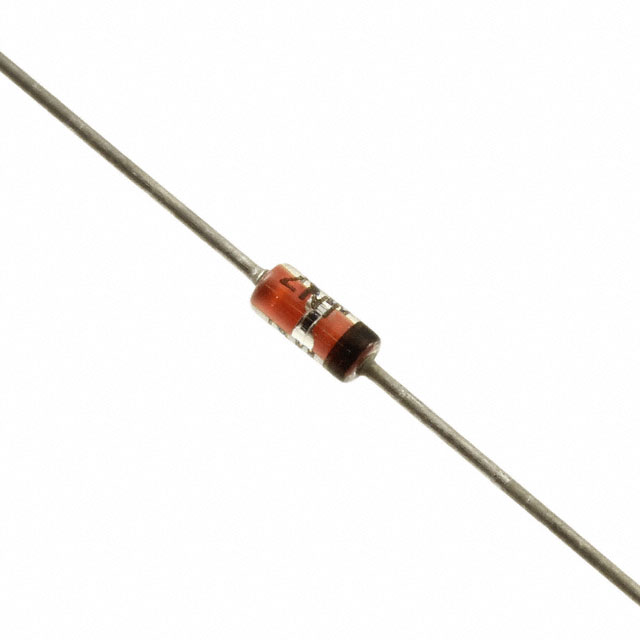

    - 封装:密封玻璃壳体,DO-35 外形。
    - 引脚材料:铜镀钢。
    - 引脚镀层:锡铅合金。
    - 极性:二极管正向极性为带有环的一端(阳极)。
    - 最大额定值
    - 工作温度范围:-65°C 至 +175°C。
    - 存储温度范围:-65°C 至 +175°C。
    - 直流功率耗散:+50°C 下 500mW。
    - 功率降额:+50°C 以上每增加1°C降额4mW。
    - 反向漏电流
    - 在 25°C 和 6V 反向电压时,漏电流为 10µA。
    - 电气特性
    - 标称齐纳电压:9.0V。
    - 齐纳阻抗:具体值参见图表。
    - 温度稳定性:不同型号的温度稳定性系数详见图表。

    产品特点和优势


    这些稳压二极管的主要特点是温度补偿和高可靠性。由于采用了冶金结合工艺,这些二极管在高温和低温环境下都能保持稳定的性能。它们特别适用于需要高精度和稳定性的应用场合,例如航天和军用设备。

    应用案例和使用建议


    这些稳压二极管通常用于电源稳压电路中,作为电压参考点。例如,在航空电子设备中,确保电源的稳定性和可靠性对于系统的正常运行至关重要。建议在设计中考虑以下几点以优化性能:
    - 确保散热良好,特别是在高功率工作条件下。
    - 选择合适的安装位置,以避免热效应的影响。
    - 定期检查反向漏电流,确保其符合要求。

    兼容性和支持


    这些稳压二极管可用于各种标准电路中,并且与大多数常用的电源管理 IC 兼容。Microsemi 公司提供详细的技术文档和支持,以帮助用户解决任何可能的问题。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:设备在高温下出现异常。
    - 解决方案:检查是否需要增加散热措施或重新评估功率耗散。
    - 问题:反向漏电流过大。
    - 解决方案:确认是否工作在推荐的电压范围内,必要时更换二极管。


    总结和推荐


    总体而言,1N935B-1、1N937B-1 和 1N938B-1 系列稳压二极管凭借其高稳定性、低温度系数和可靠的温度补偿能力,在电源管理和稳压应用中表现出色。特别是对于需要高可靠性和稳定性的航空航天和军事应用,这些二极管是一个非常理想的选择。强烈推荐在这些关键应用中采用此系列产品。

JANTX1N938B-1参数

参数
最大功率 500mW
Ir - 反向电流 10μA
最大齐纳阻抗 20Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 9V
配置 -
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N938B-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N938B-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N938B-1 JANTX1N938B-1数据手册

JANTX1N938B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
