首页  >  产品百科  >  JANTX1N5527B-1

JANTX1N5527B-1

产品分类: 齐纳(稳压)二极管
产品描述: 500nA 7.5V 35Ω 500mW DO-204-AH 通孔安装
供应商型号: 1086-15405-ND
供应商: Digi-Key
标准整包数: 102

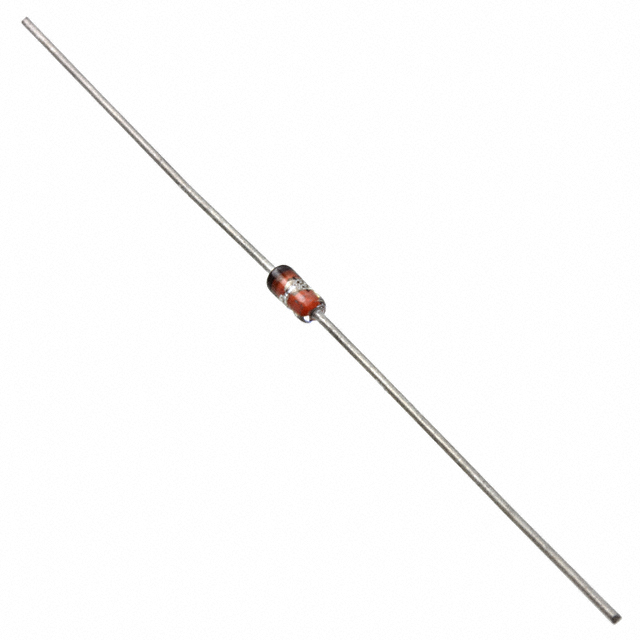

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N5527B-1

JANTX1N5527B-1概述


    产品简介


    1N5518B至1N5546B系列是一组低电压雪崩500毫瓦稳压二极管,采用DO-35封装形式。这些二极管提供了一个从3.3伏到33伏的电压选择范围,适用于广泛的电流和温度范围,确保了电压调节的稳定性。它们广泛应用于商业版本,并具备军用级别的可靠性认证,符合MIL-PRF-19500/437标准。

    技术参数


    | 参数名称 | 规格 |

    | 工作温度范围 | -65°C 至 +175°C |
    | 稳态功率(PD) | 0.5 W |
    | 热阻(Junction-to-Lead)| 250°C/W |
    | 热阻(Junction-to-Ambient)| 300°C/W |
    | 正向电压(@ 200 mA) | 1.1 V |
    | 焊接垫温度(@ 10s) | 260°C |

    产品特点和优势


    1. 宽范围电压选择:可提供从3.3伏到33伏的电压选择,适用于多种应用场景。
    2. 高精度电压调节:可选20%、10%、5%、2%、1%的不同精度等级,确保良好的电压稳定性。
    3. 内部冶金键合选项:提高了产品的可靠性和长期稳定性。
    4. 军用级别认证:符合JAN、JANTX、JANTXV军用资格认证标准,增强了产品的耐用性和可靠性。
    5. 最小化电容:具备较低的电容特性,减少了噪声干扰。
    6. 抗辐射性:表现出优异的抗辐射能力,适用于严苛的环境条件。

    应用案例和使用建议


    应用案例
    1. 电源管理电路:作为稳压二极管,用于电源管理电路中,确保输出电压的稳定。
    2. 保护电路:用于敏感电路的过电压保护,确保设备不受电压尖峰的影响。
    使用建议
    1. 合理选择型号:根据应用需求选择合适的电压和精度等级,确保最佳的工作性能。
    2. 考虑散热:由于具有较高的热阻,使用时需注意散热问题,避免因温度过高导致性能下降。

    兼容性和支持


    - 兼容性:该系列产品可以与各种商业和军用电子产品兼容,具有广泛的适用性。
    - 支持服务:Microsemi公司提供了详细的技术文档和支持服务,确保客户能够快速解决问题并获得技术支持。

    常见问题与解决方案


    1. 问题:如何确定最佳的工作温度?
    - 解决方案:查看产品手册中的温度范围和建议,确保工作环境温度不超出规定的范围。

    2. 问题:如何降低噪声?
    - 解决方案:选用具有低噪声密度的型号,并结合外部滤波电路以进一步减少噪声影响。

    总结和推荐


    1N5518B至1N5546B系列具有广泛的应用范围和优秀的性能参数,特别适合于需要高精度电压调节和良好抗辐射性的应用场景。它们的产品特性和优势使其在市场上具备较强的竞争力。对于那些需要高可靠性稳压二极管的项目,这款产品是值得推荐的选择。

JANTX1N5527B-1参数

参数
电压容差 -
最大功率耗散 500mW
标称齐纳电压 7.5V
配置 -
最大功率 500mW
Ir - 反向电流 500nA
最大齐纳阻抗 35Ω
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5527B-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5527B-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N5527B-1 JANTX1N5527B-1数据手册

JANTX1N5527B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
102+ $ 6.9784 ¥ 58.4005
库存: 0
起订量: 102 增量: 1
交货地:
最小起订量为:102
合计: ¥ 0
直接购买
加入购物车
