JANTX1N5529B-1

产品分类: 齐纳(稳压)二极管
产品描述: 100nA 9.1V 45Ω 500mW DO-204-AH 通孔安装
供应商型号: 494-JANTX1N5529B-1
供应商: Mouser
标准整包数: 1

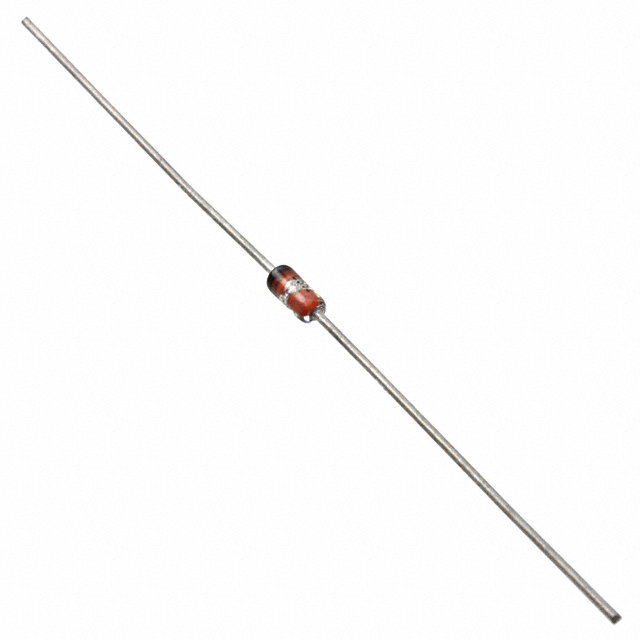

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N5529B-1

JANTX1N5529B-1概述

    1N5518B 至 1N5546B-1 低电压雪崩500毫瓦稳压二极管

    产品简介


    Microsemi Corporation 的1N5518B至1N5546B-1系列低电压雪崩500毫瓦稳压二极管,采用DO-35封装,提供从3.3V到33V范围内的电压选择。该系列产品具有多种电压容差(±1%至±20%),适用于广泛的商业版本。这些二极管通过MIL-PRF-19500/437标准认证,适用于JAN、JANTX和JANTXV等级的军事应用,确保在恶劣环境下的可靠性。

    技术参数


    - 最大稳态功率:0.5W
    - 热阻:
    - 结到引脚热阻:250°C/W
    - 结到环境热阻:300°C/W
    - 前向电压:1.1V(200mA时)
    - 工作温度范围:-65°C至+175°C
    - 带金属冶金结合选项:可选,有助于提高可靠性和稳定性
    - RoHS合规版本:仅适用于商业版本

    产品特点和优势


    1. 高精度电压调节:从3.3V到33V范围内的电压选择,可满足不同应用需求。
    2. 广泛的工作范围:保证在IZL到IZT范围内稳定的电压调节。
    3. 低噪声密度:低至0.01µV/√Hz,适合对噪声敏感的应用场合。
    4. 辐射硬度:根据Microsemi《MicroNote 050》文档描述,该系列产品在恶劣环境中表现出色。
    5. ESD不敏感:符合MIL-STD-750 Method 1020标准,具备良好的静电放电防护能力。
    6. 小电容:典型值在皮法级,减少了对电路的干扰。

    应用案例和使用建议


    1. 电源管理:可用于稳压电源的设计,提供稳定的输出电压。
    2. 模拟电路:适合用于需要精确电压调节的模拟信号处理电路。
    3. 通讯系统:可用于通信设备中作为保护和调节元件。
    使用建议:
    - 在设计电路时,注意散热,特别是当电流较大时。
    - 确保焊接温度不超过260°C,以避免损坏二极管。
    - 在极端温度条件下使用时,需考虑热阻的影响,确保工作稳定。

    兼容性和支持


    - 封装选项:除了DO-35封装外,还可以选择DO-213AA MELF封装(表面贴装)。
    - 厂商支持:Microsemi公司提供了详尽的技术文档和支持服务,包括网站上的更新信息和技术指导。

    常见问题与解决方案


    1. 问:二极管如何判断正负极?
    - 答:在二极管上标有一个环,该环标记的一端是阴极(负极),另一端是阳极(正极)。

    2. 问:焊接时需要注意什么?
    - 答:焊接温度不得超过260°C,焊接时间不超过10秒,以防止对二极管造成损害。

    3. 问:如何确定二极管的电压容差?
    - 答:电压容差分为不同的等级,如A、B、C、D等,分别表示±10%、±5%、±2%和±1%的容差。具体信息可以在技术手册中找到。

    总结和推荐


    优点:
    - 高精度电压调节和宽广的工作温度范围使其适用于严苛的工业环境。
    - 多种电压容差选项和金属冶金结合选项提高了产品的可靠性。
    - 低噪声密度和低电容使其适用于高性能要求的应用场景。
    结论:
    鉴于上述优点,强烈推荐1N5518B至1N5546B-1系列二极管用于各种需要精确稳压的电子应用中。无论是商业还是军事用途,这些产品都能提供卓越的性能和可靠性。

JANTX1N5529B-1参数

参数
配置 -
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 45Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 9.1V
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5529B-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5529B-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N5529B-1 JANTX1N5529B-1数据手册

JANTX1N5529B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
102+ $ 7.236 ¥ 61.1442
1000+ $ 6.9615 ¥ 58.8247
库存: 0
起订量: 102 增量: 1
交货地:
最小起订量为:102
合计: ¥ 0
