JAN1N4964

产品分类: 齐纳(稳压)二极管
产品描述: 5μA 18V 4Ω 5W CASE E 通孔安装
供应商型号: 494-JAN1N4964
供应商: Mouser
标准整包数: 1

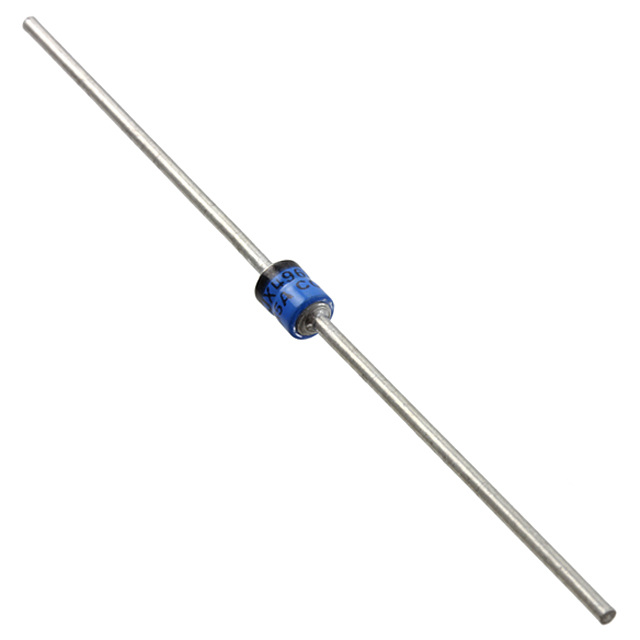

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JAN1N4964

JAN1N4964概述


    产品简介


    Microsemi Scottsdale Division的5瓦玻璃齐纳二极管系列
    Microsemi公司的Scottsdale Division推出了一系列军用级齐纳二极管,适用于高可靠性应用场合,如军事系统、航天设备和关键工业控制系统。该系列的齐纳二极管包括型号为1N4954至1N4996、1N5968至1N5969以及1N6632至1N6637的器件,功率等级均为5瓦特。这些器件经过军标认证(MIL-PRF-19500/356),适合于对失效风险容忍度低的应用场景。

    技术参数


    | 型号 | 最大齐纳电压 (VZ) | 齐纳电流 (IZT) | 动态阻抗 (Ω) | 最大反向泄漏电流 (IR) | 最大持续电流 (IZM) | 浪涌电流 (IZSM) | 最大电压温度系数 (αVZ) |

    | 1N6632 | 3.3 | 380 | 0.90 | 300 | 1440 | 20.0 | -0.075 |
    | 1N6633 | 3.6 | 350 | 0.80 | 250 | 1320 | 18.7 | -0.070 |
    | 1N6634 | 3.9 | 320 | 0.75 | 175 | 1220 | 17.6 | -0.060 |
    | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 可靠设计:采用无空隙密封玻璃封装和内部冶金结合技术,确保长期稳定性和高可靠性。
    2. 广泛的电压范围:齐纳电压从3.3V到390V,满足不同应用需求。
    3. 坚固耐用:具备三重层钝化保护和内部冶金接合,提高了产品的物理强度和化学稳定性。
    4. 耐辐射性:根据Microsemi的MicroNote 050描述,该产品具有固有的抗辐射能力。
    5. 兼容性标准:符合JAN、JANTX、JANTXV和JANS等军用标准。

    应用案例和使用建议


    应用案例:
    - 通信设备:电源稳压、噪声抑制。
    - 工业控制:过电压保护、电路隔离。
    - 航天航空:关键系统的稳定电源供应。
    使用建议:
    - 在选择合适型号时,需考虑具体应用中的电压和电流需求。
    - 为避免温度影响,建议在应用中加入散热装置以保证正常工作温度范围内的运行。

    兼容性和支持


    - 兼容性:此系列齐纳二极管可与其他标准5瓦特齐纳二极管配合使用,且提供表面贴装版本(型号带“US”后缀)。
    - 支持服务:Microsemi提供详尽的技术文档和支持服务,确保用户在使用过程中获得全面的帮助和指导。

    常见问题与解决方案


    1. 问题:如何选择合适的齐纳电压?
    解决方案:依据具体应用场景的需求确定所需的齐纳电压值,参阅技术手册选择适合的型号。

    2. 问题:产品是否存在反向电流泄漏问题?
    解决方案:检查产品型号,通常在特定电压和温度下反向电流泄漏非常小,不会对电路造成显著影响。

    总结和推荐


    Microsemi Scottsdale Division的5瓦玻璃齐纳二极管系列是市场上可靠性极高、适用范围广泛的产品。该系列不仅符合军用标准,而且具备出色的电气特性、高温度适应性和抗辐射性能。推荐用于需要高度可靠性的高要求应用场合,如军工和航天领域。总的来说,对于追求高性能和高可靠性的设计者来说,这是一个理想的选择。

JAN1N4964参数

参数
配置 -
最大功率 5W
Ir - 反向电流 5μA
最大齐纳阻抗
电压容差 -
最大功率耗散 5W
标称齐纳电压 18V
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N4964厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N4964数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JAN1N4964 JAN1N4964数据手册

JAN1N4964封装设计

查看详情并下载
Symbol
Footprint
3D Model
