JAN1N4567A-1

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 3μA 6.4V 200Ω 500mW DO-204-AH 通孔安装
供应商型号: 11M-JAN1N4567A-1
供应商: 云汉优选
标准整包数: 1

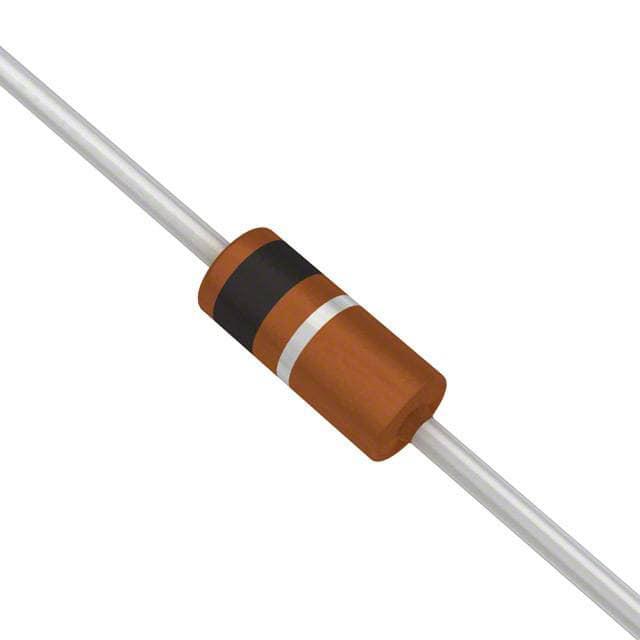

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JAN1N4567A-1

JAN1N4567A-1概述

    6.4 Volt Temperature Compensated Zener Reference Diodes

    产品简介


    Microsemi公司的1N4565至1N4584A-1系列温度补偿齐纳二极管提供多种6.4伏齐纳电压参考选项,并可选择低至0.0005%/°C的温度系数,以实现温度变化下的最小电压波动。这些玻璃轴向引脚DO-35封装的二极管有0.5mA、1.0mA、2.0mA和4.0mA四种工作电流可供选择。此外,该系列产品还提供军用级产品(如JAN、JANTX、JANTXV),适用于广泛的电子设计需求。

    技术参数


    - 额定电压:6.4V ± 5%
    - 测试电流(IZT):0.5mA, 1.0mA, 2.0mA, 4.0mA
    - 温度系数:0.01%/°C 到 0.0005%/°C
    - 最大反向电流(IR):2.0 μA
    - 动态阻抗(ZZT):100 Ω 或更低(根据测试电流)
    - 最大功率耗散:500 mW @ 25°C
    - 工作温度范围:-65°C 到 +175°C
    - 存储温度范围:-65°C 到 +175°C
    - 焊接温度:260°C,持续10秒(最大)

    产品特点和优势


    - 温度稳定性:提供0.0005%/°C的超低温度系数,确保电压稳定。
    - 灵活的工作电流选择:可根据应用需求选择不同的工作电流,分别为0.5mA、1.0mA、2.0mA和4.0mA。
    - 军事级认证:部分型号具有JAN、JANTX、JANTXV等军用级别认证,适用于高可靠性要求的应用场合。
    - 非敏感静电放电(ESD):符合MIL-STD-750 Method 1020标准。
    - 紧凑封装:DO-35(DO-204AH)封装,适合各种电路板布局需求。

    应用案例和使用建议


    - 仪器仪表:用于要求高精度电压参考的设计中,如温度传感器校准。
    - 电路设计:适用于需要严格电压控制的电路设计,例如电源稳压和模拟信号处理。
    - 使用建议:在选择工作电流时,建议参照电气特性表以确保电压-温度稳定性;在应用中避免过度负载,以防止热击穿。

    兼容性和支持


    - 兼容性:这些二极管可以方便地与标准电路板上的其他电子元件集成,适合广泛的应用场景。
    - 支持和维护:Microsemi公司提供了详细的技术文档和客户支持服务,用户可通过其官方网站获取最新数据和应用指南。

    常见问题与解决方案


    - 问题1:如何选择合适的工作电流?
    - 解决方案:选择合适的测试电流需考虑电压-温度稳定性和功耗。对于更高的电压稳定性要求,可以选择较低的测试电流。
    - 问题2:这些二极管是否有ESD保护?
    - 解决方案:该系列二极管对静电放电不敏感,符合MIL-STD-750 Method 1020标准。

    总结和推荐


    总体评价:Microsemi的1N4565至1N4584A-1系列6.4V温度补偿齐纳二极管以其出色的温度稳定性、多样的工作电流选择和较高的可靠度,在众多应用中表现出色。适用于各种高精度电压参考需求的电子设计。
    推荐使用:鉴于其在高温稳定性和军用级认证方面的优势,强烈推荐在需要高精度电压参考的复杂电子系统中使用。

JAN1N4567A-1参数

参数
标称齐纳电压 6.4V
配置 -
最大功率 500mW
Ir - 反向电流 3μA
最大齐纳阻抗 200Ω
电压容差 ±5%
最大功率耗散 500mW
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN1N4567A-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N4567A-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JAN1N4567A-1 JAN1N4567A-1数据手册

JAN1N4567A-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.35
10+ ¥ 1.32
30+ ¥ 1.31
50+ ¥ 1.3
库存: 1708
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.35
直接购买
加入购物车
