JANTXV1N4471US

产品分类: 齐纳(稳压)二极管
产品描述: 50nA 18V 11Ω 1.5W D-5A 贴片安装
供应商型号: UA-JANTXV1N4471US
供应商: 海外现货
标准整包数: 1

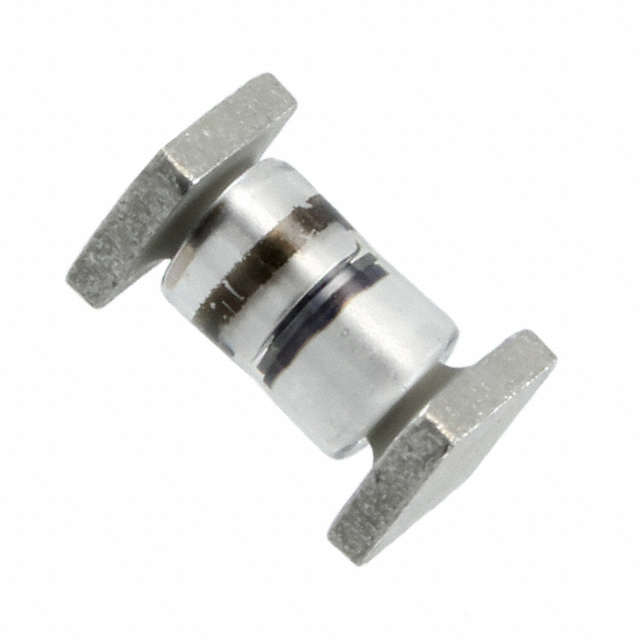

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTXV1N4471US

JANTXV1N4471US概述

    高可靠性玻璃封装表面贴装1.5瓦稳压二极管 —— 1N4460US 至 1N4496US 和 1N6485US 至 1N6491US
    Microsemi Corporation推出的这款1N4460US至1N4496US及1N6485US至1N6491US系列的玻璃封装表面贴装1.5瓦稳压二极管(Zener Diodes),以其独特的设计和高性能特性,成为高可靠性应用的理想选择。

    产品简介


    这款稳压二极管是军事认证的型号,符合MIL-PRF-19500/406标准,适用于需要高度可靠性的场合,尤其是那些不允许出现故障的应用场景。这些二极管通过内部金属冶金结合技术,采用无空洞、密封式硬玻璃结构制造,确保稳定且长寿命的工作表现。电压范围覆盖3.3伏至200伏,且提供了5%、2%和1%的精确度等级选项。

    技术参数


    以下是产品的关键技术参数:
    | 参数 | 符号 | 值 | 单位 |

    | 最大瞬时功率耗散 | PD | 1.5 | W |
    | 热阻 | RӨJEC | 20 | °C/W |
    | 最大反向电流 | IR | 5.0 | µA |
    | 最大连续电流 | IZM | 1.2 | A |
    | 最大浪涌电流 | IZSM | 1500 | A |
    此外,二极管的工作温度范围广泛,可承受从-65°C到+175°C的极端环境条件。

    产品特点和优势


    - 表面贴装设计:等效于流行的JEDEC注册系列,便于PCB设计和生产自动化。
    - 无空洞密封:采用无空洞硬玻璃密封,提供出色的防潮和抗腐蚀能力。
    - 三重层钝化:进一步增强耐久性和稳定性。
    - 内部冶金结合:使用“Category 1”和“Category III”冶金结合工艺,提高机械强度和热传导效率。
    - 多项军事认证:符合MIL-PRF-19500/406标准的JAN、JANTX、JANTXV和JANS认证,适合军事和航空航天应用。
    - 环保设计:RoHS合规版本(仅限商业级)确保环境友好。

    应用案例和使用建议


    该系列稳压二极管广泛应用于工业控制、汽车电子、电信设备和军事航天系统中。具体使用建议如下:
    - 在高电流应用中,需确保散热良好,避免过热。
    - 对于长期工作在高温或低温环境下的设备,需关注其热阻和工作温度范围。
    - 设计时注意极性标识,正确安装以避免错误连接导致损坏。

    兼容性和支持


    该产品提供D-5A(MELF)和DO-41两种封装形式,可根据具体应用需求选择。Microsemi Corporation提供详尽的技术文档和支持服务,用户可以通过官方网站获得最新信息和技术资料。

    常见问题与解决方案


    - 问题:安装过程中如何防止焊接温度过高?
    解决方案:控制焊接温度在260°C以下,同时缩短焊接时间以减少热应力。
    - 问题:如何避免静电放电损坏?
    解决方案:使用静电防护袋存放和运输,操作时佩戴防静电手环。
    - 问题:如何确保正确的电压设置?
    解决方案:仔细查阅电气特性表,根据应用需求选择合适的型号。

    总结和推荐


    总结来看,1N4460US至1N4496US及1N6485US至1N6491US系列稳压二极管凭借其高可靠性、广泛的电压范围和卓越的电气性能,在高要求环境中表现出色。它不仅适用于专业和军事用途,也能满足商业级应用的需求。对于需要高度可靠性的应用场合,强烈推荐使用该系列产品。

JANTXV1N4471US参数

参数
标称齐纳电压 18V
配置 -
最大功率 1.5W
Ir - 反向电流 50nA
最大齐纳阻抗 11Ω
电压容差 -
最大功率耗散 1.5W
通用封装 D-5A
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTXV1N4471US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTXV1N4471US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTXV1N4471US JANTXV1N4471US数据手册

JANTXV1N4471US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 26.3375 ¥ 220.7083
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
