JANTX1N4975US

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 51V 27Ω 5W D-5B 贴片安装
供应商型号: 1086-2420-ND
供应商: Digi-Key
标准整包数: 100

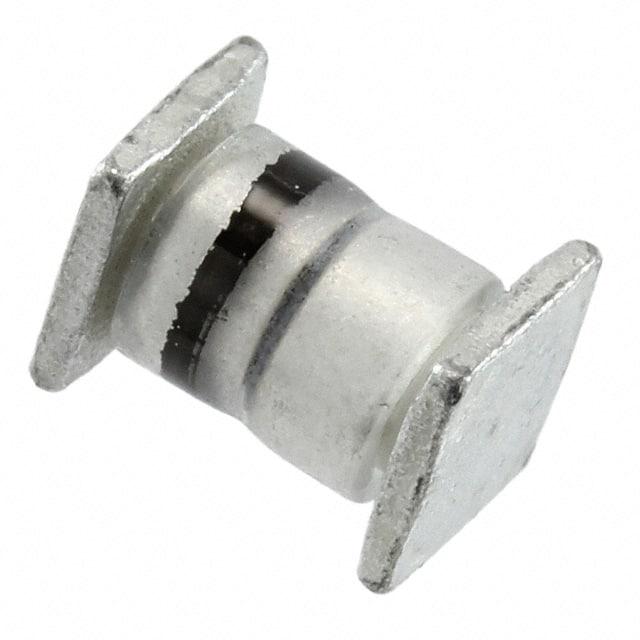

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4975US

JANTX1N4975US概述


    产品简介


    VOIDLESS-HERMETICALLY-SEALED Surface Mount 5 WATT GLASS ZENER Diodes
    Microsemi公司的VOIDLESS-HERMETICALLY-SEALED系列表面贴装5瓦玻璃稳压二极管是专为高可靠性应用设计的。这些二极管经过军用标准MIL-PRF-19500/356认证,适用于那些不能容忍任何故障的应用场合。该系列产品包含1N4954US至1N4996US、1N5968US至1N5969US和1N6632US至1N6637US型号,适用于广泛的电压范围(从3.3伏到390伏)和电流范围。稳压二极管以其优异的稳定性和耐久性,在多种工业应用中得到广泛应用。

    技术参数


    - 工作温度范围: -65°C 至 +175°C
    - 存储温度范围: -65°C 至 +175°C
    - 最大功率耗散:
    - 1N4954US 至 1N4996US: 5瓦 @ 环境温度140°C
    - 1N6632US 至 1N6637US 和 1N5968US 至 1N5969US: 5瓦 @ 环境温度125°C
    - 热阻:
    - 1N4954US 至 1N4996US: 7°C/W (结点到帽端)
    - 1N6632US 至 1N6637US 和 1N5968US 至 1N5969US: 10°C/W (结点到帽端)
    - 瞬态热阻抗:
    - 1N4954US 至 1N4996US: 1.8°C/W @ 10毫秒
    - 1N6632US 至 1N6637US 和 1N5968US 至 1N5969US: 3.0°C/W @ 10毫秒
    - 前向电压: 1.50V @ 1.0A
    - 封装: 完全密封的无空洞玻璃封装,采用钨电极
    - 引脚材料: 铜端帽,锡铅镀层
    - 最大连续电流: 见下表
    - 最大浪涌电流: 见下表

    产品特点和优势


    1. JEDEC注册系列: 符合行业标准,易于集成。
    2. 完全密封的玻璃封装: 提供出色的防护,防止水分和其他污染物进入。
    3. 三重防护层: 增强了产品的可靠性和耐用性。
    4. 内部冶金键合: 提高了机械和电气稳定性。
    5. 广泛的工作范围: 支持从3.3V到390V的电压范围,适合各种应用。
    6. 高精度: 可提供±5%、±2%和±1%的不同精度等级。
    7. 抗辐射: 内部描述表明该产品具有天然抗辐射能力。

    应用案例和使用建议


    应用案例
    1. 电源管理: 在电源供应系统中用作电压调节,确保稳定的输出电压。
    2. 信号处理: 在模拟和数字信号处理电路中用于保护敏感部件。
    3. 通信设备: 适用于通信系统中的电源稳压,确保信号传输的稳定性。
    使用建议
    - 在高温环境下使用时,需要考虑散热措施,以保持产品在规定的温度范围内工作。
    - 根据具体应用需求选择合适电压精度的型号。
    - 在安装时注意正确识别正负极性,避免反接导致损坏。

    兼容性和支持


    - 兼容性: 这些二极管与市面上常见的电路板兼容,可以方便地进行表面贴装或插件安装。
    - 技术支持: Microsemi公司提供全面的技术支持和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 采取有效的散热措施,如增加散热片或使用散热风扇。 |
    | 输出电压不稳定 | 检查电源输入是否稳定,并调整外部电路以匹配稳压二极管的工作条件。 |
    | 稳压二极管失效 | 检查电路是否存在过流现象,确保负载不超过稳压二极管的最大额定值。 |

    总结和推荐


    VOIDLESS-HERMETICALLY-SEALED Surface Mount 5 WATT GLASS ZENER Diodes 提供了优异的电气特性和高可靠性,特别适合需要严格电压控制的应用场合。产品的一系列独特功能使其在市场上具有很高的竞争力。总体而言,我们强烈推荐这些稳压二极管给对产品质量和性能有高标准要求的工程师和技术人员。
    综上所述,该产品凭借其优良的性能和广泛的应用范围,成为众多工程项目的理想选择。

JANTX1N4975US参数

参数
标称齐纳电压 51V
配置 -
最大功率 5W
Ir - 反向电流 2μA
最大齐纳阻抗 27Ω
电压容差 -
最大功率耗散 5W
通用封装 D-5B
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N4975US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4975US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4975US JANTX1N4975US数据手册

JANTX1N4975US封装设计

查看详情并下载
Symbol
Footprint
3D Model
