JAN1N6322US

产品分类: 齐纳(稳压)二极管
产品描述: 1μA 8.2V 5Ω 500mW SQ-MELF 贴片安装
供应商型号: 1086-19818-ND
供应商: Digi-Key
标准整包数: 1

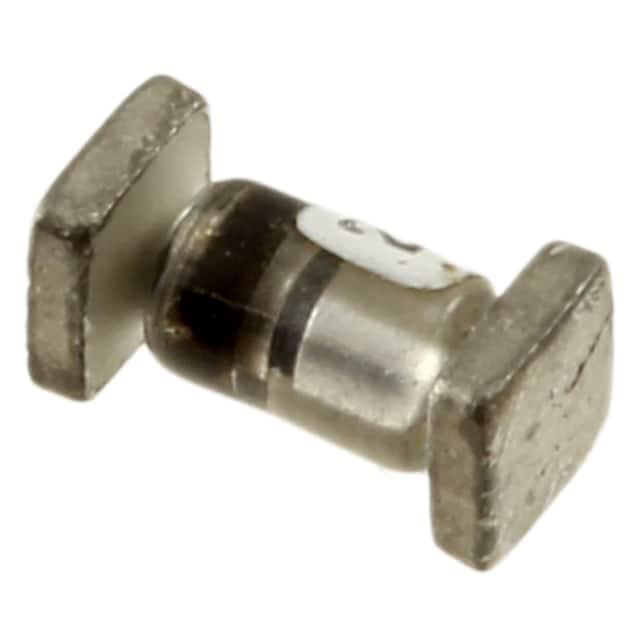

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JAN1N6322US

JAN1N6322US概述


    产品简介


    产品名称: 1N6309US 至 1N6355DUS 系列玻璃齐纳二极管
    产品类型: 该系列属于表面贴装齐纳电压调节器,采用Melf(金属电镀成型)封装,具备高强度玻璃密封结构。
    主要功能:
    - 为高可靠性应用提供电压调节功能。
    - 可用的稳压范围从2.4V到200V,具有5%的标准公差以及更紧的1%和2%公差选择。
    应用领域:
    适用于需要高可靠性的军用和商用电子产品,如通讯设备、航空电子设备及医疗设备等。

    技术参数


    额定参数:
    - 额定功率:0.5瓦
    - 接触和存储温度:-65°C至+175°C
    - 动态热阻:21°C/W至35°C/W
    - 稳态功耗:0.5W(当TEC = 150°C时)
    - 正向电压:1.4V(1A时)
    电气特性:
    - 逆向电流(最大):从2.5µA到6,500µA
    - 突波电流(8.3毫秒方波):最高可达12.00安培
    - 动态阻抗:最大12Ω(在250µA时)
    - 电压调节率:0.05%/°C(±0.110V)
    - 噪声密度:最大100µV/√Hz(1至3kHz)

    产品特点和优势


    - 军事级认证:此系列二极管经过MIL-PRF-19500/533标准认证,可靠性级别涵盖JAN、JANTX、JANTXV和JANS等。
    - 玻璃密封:使用无空隙玻璃密封工艺,提高器件的耐用性和稳定性。
    - 高耐辐射能力:符合内部文档“MicroNote 050”,显示出优异的辐射硬性。
    - 多样的电压选择:从2.4V到200V的广泛选择,满足不同应用场景的需求。
    - 低敏感性:不敏感于静电放电(ESD),符合MIL-STD-750方法1020标准。

    应用案例和使用建议


    - 应用案例:适合用于军用通讯系统中,以确保极端环境下的稳定供电。
    - 使用建议:设计时需考虑散热条件,确保工作温度不超过150°C。对于高温环境,可以考虑增加散热片或者优化电路布局来改善散热效果。

    兼容性和支持


    - 兼容性:产品提供多种电压等级选择,能够兼容各种不同需求的应用场合。
    - 支持与维护:制造商Microsemi公司提供了详细的技术支持和客户服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    - Q:如何选择合适的型号?
    - A:根据所需的工作电压及温度范围选择对应的产品型号。可以参考电气特性表格中的参数进行匹配。

    - Q:如何处理安装过程中的静电放电问题?
    - A:安装过程中应遵循ESD防护措施,使用防静电手环和防静电垫。

    总结和推荐


    总体而言,Microsemi公司的1N6309US至1N6355DUS系列玻璃齐纳二极管凭借其广泛的电压范围、优异的可靠性和军工级的品质,非常适合用于对电压稳定性要求高的高可靠性应用场合。此外,细致入微的技术支持和服务更是确保用户无忧使用的重要保障。因此,本产品值得推荐给那些对产品质量和可靠性有严格要求的客户。

JAN1N6322US参数

参数
最大功率耗散 500mW
标称齐纳电压 8.2V
配置 -
最大功率 500mW
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 -
通用封装 SQ-MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装

JAN1N6322US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N6322US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JAN1N6322US JAN1N6322US数据手册

JAN1N6322US封装设计

查看详情并下载
Symbol
Footprint
3D Model
