首页  >  产品百科  >  JANTX1N4467US

JANTX1N4467US

产品分类: 齐纳(稳压)二极管
产品描述: 200nA 12V 7Ω 1.5W 贴片安装
供应商型号: 1086-1008-ND
供应商: Digi-Key
标准整包数: 1

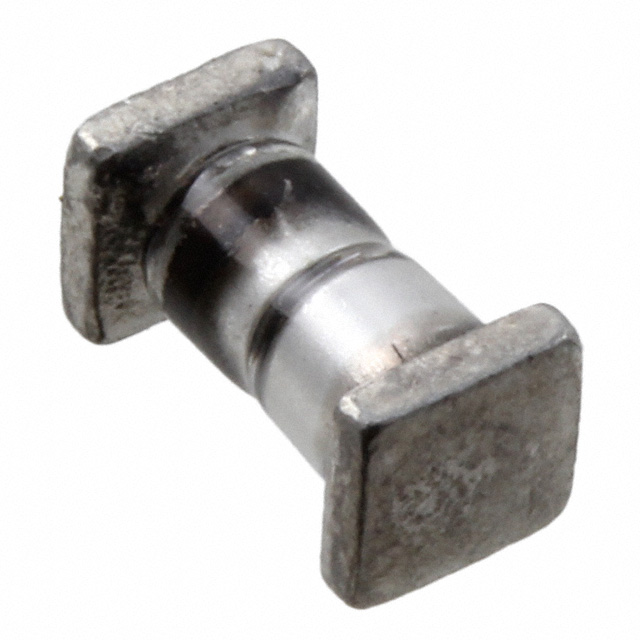

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4467US

JANTX1N4467US概述

    1N4460US – 1N4496US 和 1N6485US – 1N6491US 系列 Zener 二极管技术手册

    产品简介


    Microsemi 公司生产的 1N4460US 至 1N4496US 和 1N6485US 至 1N6491US 系列 Zener 二极管是高可靠性表面贴装型器件。它们适用于需要高度可靠性的应用场合,因为任何一次失效都无法容忍。这些 Zener 二极管是业界认可的 1.5 瓦特稳压器,采用无空腔的玻璃密封结构,具有内部金属化键合,电压范围从 3.3 到 200 伏特,并提供标准的 ±5% 容差。此外,也有 ±1% 和 ±2% 的精密版本可选。除了这一系列的产品,Microsemi 还提供了其他功率等级的 Zener 产品,涵盖直插式和表面贴装两种封装形式。

    技术参数


    这些 Zener 二极管的技术参数如下:
    | 参数 | 值 | 单位 |
    |
    | 结温和存储温度 | -65 到 +175 | °C |
    | 稳态功率耗散(TA=25°C) | 1.5 | W |
    | 热阻结到端帽 | 20 | °C/W |
    | 最大电流 | 1.5 安培 | A |
    | 前向电压 @ 200 毫安 | 1.0 | V |
    | 焊接温度 @ 10 秒 | 260 | °C |

    产品特点和优势


    - 表面贴装型设计:适合现代高密度电路板设计。
    - 无空腔的玻璃封装:确保更高的气密性和机械强度。
    - 多层保护:提高产品的耐久性和可靠性。
    - 符合 MIL-PRF-19500/406 标准:适用于军事级和其他高要求应用。
    - 内部“Category 1”或“Category III”金属键合:增强内部连接稳定性。
    - 符合 RoHS 标准:环保材料,满足商业级需求。

    应用案例和使用建议


    这些 Zener 二极管广泛应用于各种高可靠性系统,如航空、航天和军用设备。建议在实际应用时,确保正确的电流和电压参数以保持最佳性能。例如,在设计高可靠性电源系统时,选择合适电压的 Zener 二极管可以有效地稳定输出电压。

    兼容性和支持


    - 包装选项:D-5A 型 MELF 包装和 DO-41 轴向引脚包装均可选。
    - 制造商支持:Microsemi 提供详尽的技术文档和支持服务,包括安装指南和技术咨询。

    常见问题与解决方案


    - Q: 如何处理焊接温度过高导致的损坏?
    - A: 严格按照规定的焊接温度进行操作,不要超过 260°C。
    - Q: Zener 二极管在高温环境下如何保证稳定性?
    - A: 使用时需考虑热管理措施,确保结温不超过 175°C。

    总结和推荐


    1N4460US 至 1N4496US 和 1N6485US 至 1N6491US 系列 Zener 二极管在高可靠性应用中表现出色,具有多种电压选择和严格的制造标准。如果你的应用需要高度可靠性和稳定性,强烈推荐使用这些产品。对于需要更高或更低功率级别的应用,Microsemi 还提供了其他种类的产品,同样值得信赖。

JANTX1N4467US参数

参数
最大功率耗散 1.5W
标称齐纳电压 12V
配置 -
最大功率 1.5W
Ir - 反向电流 200nA
最大齐纳阻抗
电压容差 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

JANTX1N4467US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4467US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4467US JANTX1N4467US数据手册

JANTX1N4467US封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.0432 ¥ 100.7865
100+ $ 11.18 ¥ 93.5626
库存: 82
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.78
直接购买
加入购物车
