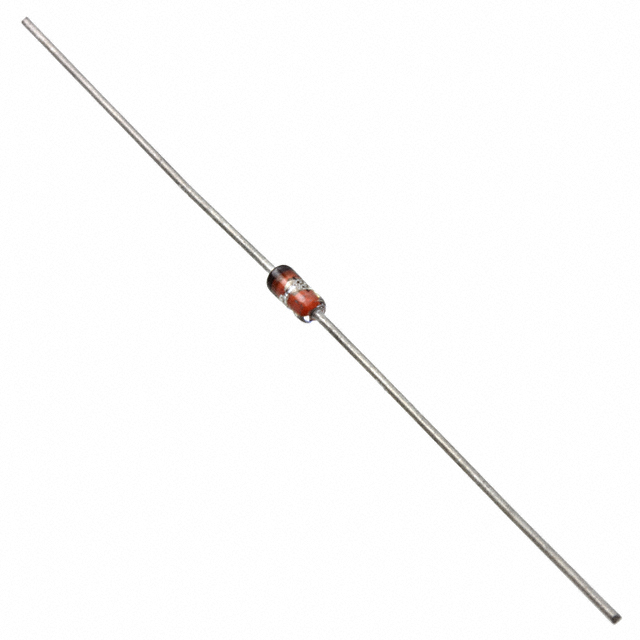

JANTX1N5531B-1

产品分类: 齐纳(稳压)二极管
产品描述: 50nA 11V 80Ω 500mW DO-204-AH 通孔安装
供应商型号: JANTX1N5531B-1
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N5531B-1

JANTX1N5531B-1概述

    1N5518B 至 1N5546B-1 低电压雪崩稳压二极管技术手册

    产品简介


    1N5518B 至 1N5546B-1 是由 Microsemi 公司生产的 0.5 瓦轴向引脚玻璃封装的雪崩稳压二极管。这些二极管提供从 3.3V 到 33V 的多种电压选择,适用温度范围广,广泛应用于商业及军事领域。

    技术参数


    - 额定功率:0.5 瓦
    - 工作温度:结温(TJ)和储存温度(TSTG)为 -65°C 到 +175°C
    - 正向电压(@ 200 mA):1.1 伏
    - 热阻:
    - 结至引脚热阻(RӨJL):250°C/W
    - 结至环境热阻(RӨJA):300°C/W
    - 反向电流:最大反向(泄漏)电流见各型号电气特性表
    - 调节电流:从最低调节电流(IZL)到最高调节电流(IZM)
    - 耐受电压:精度范围从 ±1% 到 ±20%

    产品特点和优势


    - 可选精度:精度可选 ±20%,±10%,±5%,±2%,和 ±1%
    - 内部冶金结合选项:可选配内部冶金结合,以增强可靠性
    - 军用等级认证:提供 JANTX 和 JANTXV 军用认证
    - 符合环保标准:部分型号符合 RoHS 标准
    - 非敏感于静电放电:按照 MIL-STD-750 方法 1020 非敏感于静电放电
    - 低电容特性:典型电容值见图 3

    应用案例和使用建议


    - 电压调节:适用于宽范围的操作电流和温度变化下的电压调节
    - 温度范围:适合极端环境下的电压调节,如航空航天、军工等领域
    - 电路设计建议:在高电流应用时,确保良好的散热措施,如增加铜散热片,避免二极管过热

    兼容性和支持


    - 封装形式:DO-35(DO-204AH)和 DO-213AA MELF(表面贴装)
    - 其他包装:请联系厂家确认具体供应情况
    - 技术支持:提供专业技术人员支持,可在 Microsemi 官网获取更多信息

    常见问题与解决方案


    - 问题一:在高温环境下电压不稳
    - 解决方案:增加散热措施,如安装散热片或改善通风条件
    - 问题二:反向电流过高
    - 解决方案:检查电路设计,确保合适的滤波和稳压措施

    总结和推荐


    1N5518B 至 1N5546B-1 系列二极管具有出色的性能和广泛的适用范围,能够满足大多数电压调节需求。尤其适用于高可靠性要求的应用场合,如航空航天和军工项目。对于需要高精度、可靠性的应用,强烈推荐使用这一系列二极管。

JANTX1N5531B-1参数

参数
标称齐纳电压 11V
配置 -
最大功率 500mW
Ir - 反向电流 50nA
最大齐纳阻抗 80Ω
电压容差 -
最大功率耗散 500mW
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5531B-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5531B-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N5531B-1 JANTX1N5531B-1数据手册

JANTX1N5531B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
