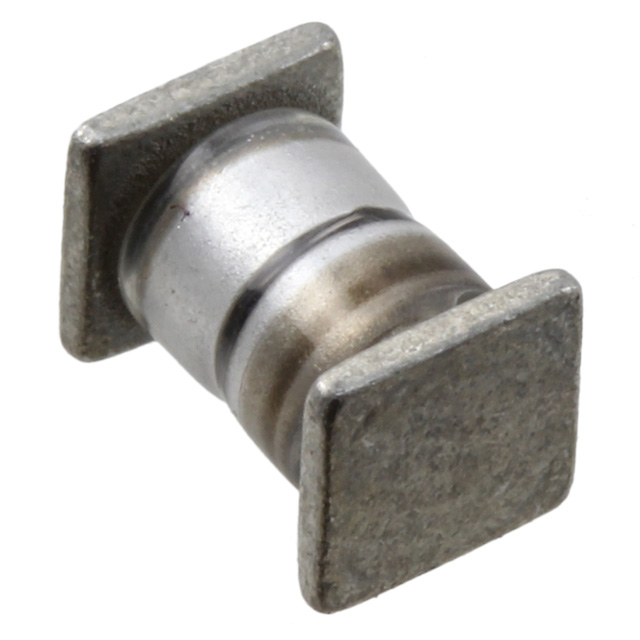

JANTX1N6313US

产品分类: 齐纳(稳压)二极管
产品描述: 3μA 3.6V 25Ω 500mW SQ-MELF 贴片安装
供应商型号: JANTX1N6313US-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N6313US

JANTX1N6313US概述


    产品简介


    1N6309US至1N6355DUS:500mV玻璃齐纳二极管
    Microsemi公司推出的1N6309US至1N6355DUS系列是0.5瓦功率等级的齐纳电压调节器,专门用于高可靠性应用。这些二极管适用于需要高度可靠性的场合,因为它们能够在不被容许故障的环境下运行。此外,该系列产品还提供商业版本。

    技术参数


    最大额定值
    - 工作结温及存储温度范围:-65°C到+175°C
    - 结对端帽热阻:35°C/W(1N6309US至1N6320US)或21°C/W(1N6321US至1N6355US)
    - 结对环境热阻:240°C/W
    - 稳态功耗:0.5W
    - 正向电压(1.0A时):1.4V
    - 焊接温度(10秒):260°C
    电气特性
    - 齐纳电压容差:±1%,±2%,±5%
    - 动态电阻:从数百欧姆到数千欧姆不等,随不同型号变化
    - 反向电流:最大反向(泄漏)电流根据特定电压和温度有所不同
    - 最大浪涌电流:非重复峰值浪涌电流在特定波形下测量

    产品特点和优势


    1. 无空洞密封玻璃封装:确保长期稳定性和耐久性。
    2. 内部冶金键合:分为I类和III类,增强结构强度。
    3. 高可靠性级别:可选JAN、JANTX、JANTXV和JANS级别,符合MIL-PRF-19500/533标准。
    4. 鲁棒设计:在极端环境条件下表现出色。
    5. 小尺寸表面贴装Melf封装:适用于空间受限的应用。
    6. 广泛的选择范围:从2.4V到200V,多种电压等级可供选择。

    应用案例和使用建议


    应用案例
    这些齐纳二极管广泛应用于军事、航空、医疗设备等高可靠性要求的领域,如电源稳压、信号电路保护、电压基准等。
    使用建议
    1. 在选择具体型号时,需考虑工作温度范围和所需的电压精确度。
    2. 在使用过程中注意散热管理,避免因过热导致性能下降。
    3. 考虑到反向电流影响,建议使用具有较高反向电流承受能力的电路设计。

    兼容性和支持


    - 兼容性:与现有电路系统兼容,尤其适用于高可靠性和高稳定性的场合。
    - 支持与维护:Microsemi提供详尽的技术文档和客户支持服务,确保用户能够顺利应用和维护该产品。

    常见问题与解决方案


    1. 反向电流过大
    - 解决方案:检查电路设计是否合理,确保输入电压和电流在规定范围内。

    2. 热阻过高
    - 解决方案:增加散热措施,如添加散热片或改善散热环境。
    3. 电压不稳
    - 解决方案:确认选用的齐纳二极管的电压容差是否满足需求,必要时更换为更精确的型号。

    总结和推荐


    综合评估:1N6309US至1N6355DUS系列齐纳二极管以其出色的可靠性、广泛的电压选择范围和强大的电气特性,成为高可靠性应用的理想选择。它特别适合需要在极端环境条件下工作的场合。
    推荐使用:强烈推荐用于对可靠性有极高要求的应用场景,如军用设备、航空航天、医疗仪器等。该系列产品在高可靠性和稳定性方面表现出色,非常适合对质量要求极为苛刻的应用场合。

JANTX1N6313US参数

参数
电压容差 -
最大功率耗散 500mW
标称齐纳电压 3.6V
配置 -
最大功率 500mW
Ir - 反向电流 3μA
最大齐纳阻抗 25Ω
通用封装 SQ-MELF
安装方式 贴片安装
包装方式 散装
