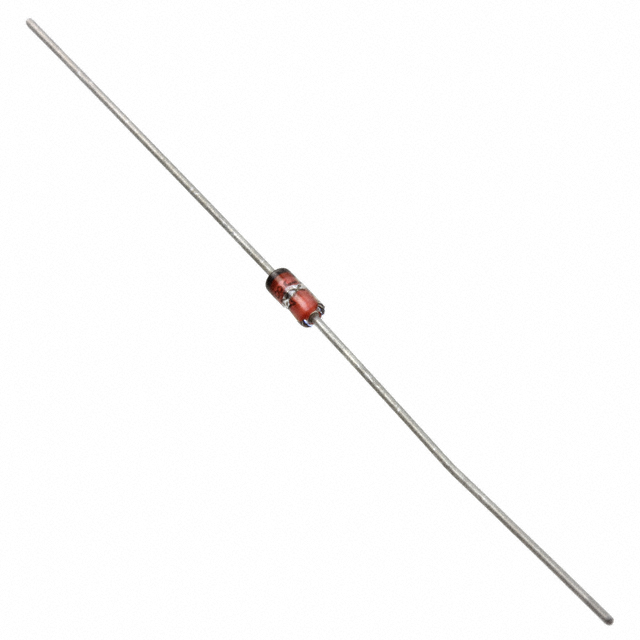

JANTXV1N6326

产品分类: 齐纳(稳压)二极管
产品描述: 1μA 12V 7Ω 500mW DO-204AH,DO-35 通孔安装
供应商型号: 494-JANTXV1N6326
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTXV1N6326

JANTXV1N6326概述


    产品简介


    1N6309至1N6355D系列玻璃封装稳压二极管是适用于高可靠性应用的理想选择。这些二极管已经通过军用标准MIL-PRF-19500/533认证,适合于不允许失败的应用场合。它们的功率额定值为500毫瓦,提供从2.4伏到200伏的标准5%容差,也可以定制更严格的1%和2%容差。此外,这些二极管还提供表面贴装(SMD)版本。

    技术参数


    - 温度范围:-65°C到+175°C
    - 热阻:Junction-to-Lead: 1N6309 – 1N6320: 150°C/W; 1N6321 – 1N6355: 95.5°C/W
    - Junction-to-Ambient: 240°C/W
    - 稳态功率耗散: 0.5瓦 @ TL = 75°C
    - 正向电压: 1.4伏 @ 1.0 A
    - 焊接温度: 260°C @ 10秒

    产品特点和优势


    - 可靠性和耐久性:通过MIL-PRF-19500/533认证,提供了JAN, JANTX, JANTXV, 和 JANS级别的可靠性。
    - 紧凑设计:小尺寸DO-35封装。
    - 广泛应用:广泛的电压选择,适用于从2.4伏到200伏的应用场景。
    - 鲁棒性:无空洞的玻璃封装,具有内部冶金结合。
    - ESD敏感性低:符合MIL-STD-750方法1020标准。
    - 抗辐射性:按照Microsemi的MicroNote 050描述,本产品固有的抗辐射能力。

    应用案例和使用建议


    应用案例
    这些二极管适用于需要高可靠性的军事和航空航天应用,如航空电子系统和导弹导引头。此外,在医疗设备和工业控制等领域也有广泛的应用。
    使用建议
    为了确保最佳性能,安装时要遵循手册中的温度和电流限制。特别是在高温环境下,必须考虑温度衍生曲线来防止过热。对于某些敏感电路,建议使用低噪声型号以提高信号质量。

    兼容性和支持


    这些二极管可与大多数主流电路板材料兼容。对于不同等级的产品,供应商提供了丰富的技术支持和服务,包括详尽的技术文档和在线支持。

    常见问题与解决方案


    1. 问:如何选择合适的电压等级?
    - 答:根据您的具体应用需求和电源条件,选择适当的电压等级至关重要。例如,对于低压电源系统,可以选择较低的电压等级。
    2. 问:在高温环境中,如何防止过热?
    - 答:根据手册中的温度衍生曲线,在高温环境下需要降低功耗或增加散热措施。保持温度在安全范围内是关键。
    3. 问:如何应对静电放电(ESD)?
    - 答:由于这些二极管对ESD不敏感,因此可以安全处理,但仍建议在操作过程中采取适当的防静电措施。

    总结和推荐


    1N6309至1N6355D系列玻璃封装稳压二极管在高可靠性应用中表现出色。其广泛的电压选择范围、可靠的密封结构以及优秀的抗辐射能力,使其成为多种应用的理想选择。虽然价格可能较高,但考虑到其卓越的性能和长寿命,非常值得推荐用于关键应用场合。

JANTXV1N6326参数

参数
最大功率 500mW
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 -
最大功率耗散 500mW
标称齐纳电压 12V
配置 -
通用封装 DO-204AH,DO-35
安装方式 通孔安装
包装方式 散装

JANTXV1N6326厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
