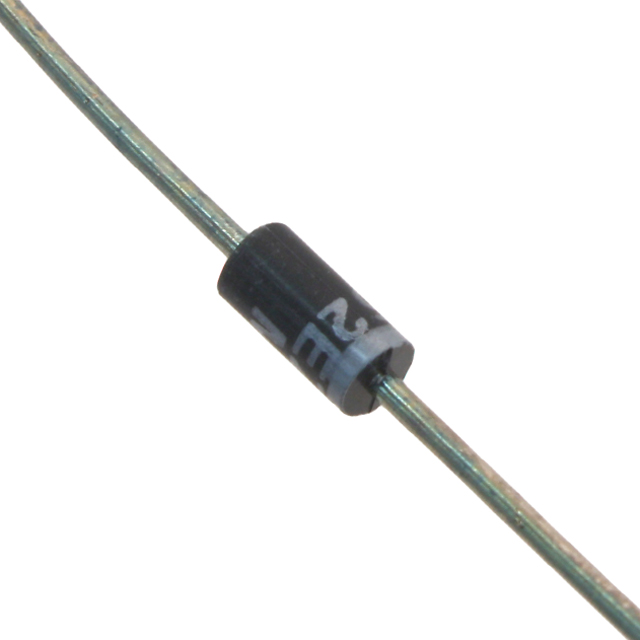

1N5350C/TR8

产品分类: 齐纳(稳压)二极管
产品描述: 1μA 13V 5W
供应商型号: Q-1N5350C/TR8
供应商: 期货订购
标准整包数: 1000
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1N5350C/TR8

1N5350C/TR8概述

    硅基5瓦稳压二极管技术手册

    产品简介


    硅基5瓦稳压二极管(型号1N5333B至1N5388B)是由Microsemi公司生产的高性能稳压元件。这些二极管主要用于电压调节,可在3.3伏至200伏的宽泛电压范围内工作。它们适用于多种电子设备,如电源管理、稳压电路和其他需要高稳定性的电子系统。

    技术参数


    以下是硅基5瓦稳压二极管的关键技术参数:
    - 额定功率:5瓦
    - 工作温度范围:-65°C至+150°C
    - 热阻:在3/8英寸引线长度下为25°C/W;安装在FR4印刷电路板上时为85°C/W
    - 最大瞬态电流(IZSM):非重复半正弦波形,持续时间为8.3毫秒
    - 最大电压波动(ΔVZ):在10%至50% IZM之间的电压差
    - 动态阻抗(ZZ):A和B后缀型号为3欧姆,无后缀和A后缀型号为10欧姆
    - 最大反向电流(IR):A和B后缀型号为300微安,非后缀和A后缀型号为1微安
    - 标准电压容差:无后缀为±20%,B后缀为±5%,A后缀为±10%
    - 低容差选项:C后缀为±2%,D后缀为±1%

    产品特点和优势


    1. 广泛的电压选择:从3.3伏到200伏的宽泛电压范围,满足不同应用场景需求。
    2. 高稳定性:能够在宽广的温度范围内保持稳定的电压输出。
    3. 耐热设计:具有较低的热阻,能够在高电流环境下正常工作。
    4. 环保认证:RoHS合规,无铅且符合环保标准。
    5. 军事级筛选:可按照MIL-PRF-19500标准进行筛选,以确保更严苛的环境条件下的可靠性。

    应用案例和使用建议


    这些稳压二极管广泛应用于各种电子设备中,如电源管理、通信设备和工业控制系统。具体应用场景包括:
    - 用于电压调节的电源模块
    - 稳定电压输出的电路保护装置
    - 高温环境下的电子控制单元
    建议在使用这些二极管时:
    - 确保良好的散热措施,尤其是在高电流条件下。
    - 考虑环境温度对电压稳定性的影响。
    - 使用适当的焊接工艺,以避免损坏二极管。

    兼容性和支持


    这些稳压二极管与多种其他电子元器件兼容,可以方便地集成到现有的电路设计中。厂商提供详细的技术文档和官方支持,包括详细的安装指南和技术咨询。此外,表面贴装版本(SMBJ5333B至SMBJ5388B或SMBG5333B至SMBG5388B)也可用于现代电子产品设计。

    常见问题与解决方案


    1. 电压不稳定:
    - 解决方法:检查焊接工艺是否正确,确保焊接点没有虚焊。
    2. 过热导致失效:
    - 解决方法:增加散热片或采用更好的散热方案,确保二极管在安全的工作温度范围内。
    3. 反向电流过大:
    - 解决方法:检查二极管的接线是否正确,确保极性正确。

    总结和推荐


    硅基5瓦稳压二极管(型号1N5333B至1N5388B)凭借其广泛的工作电压范围、高稳定性以及出色的散热设计,成为电子工程师的理想选择。这些产品适用于多种高压环境下的电子设备,具有很高的市场竞争力。我们强烈推荐使用这些产品来提高您的电子系统的可靠性和效率。
    如有任何技术问题或需要进一步支持,请联系Microsemi公司的技术支持团队。

1N5350C/TR8参数

参数
最大功率耗散 5W
标称齐纳电压 13V
配置 -
最大功率 -
Ir - 反向电流 1μA
最大齐纳阻抗 -
电压容差 -
包装方式 卷带包装

1N5350C/TR8厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

1N5350C/TR8数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY 1N5350C/TR8 1N5350C/TR8数据手册

1N5350C/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 31.892
2000+ ¥ 30.016
3000+ ¥ 28.14
库存: 32000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 31892
