首页  >  产品百科  >  JANTX1N4472

JANTX1N4472

产品分类: 齐纳(稳压)二极管
产品描述: 50nA 20V 650Ω 1.5W DO-204AL,DO-41 通孔安装
供应商型号: 494-JANTX1N4472
供应商: Mouser
标准整包数: 1

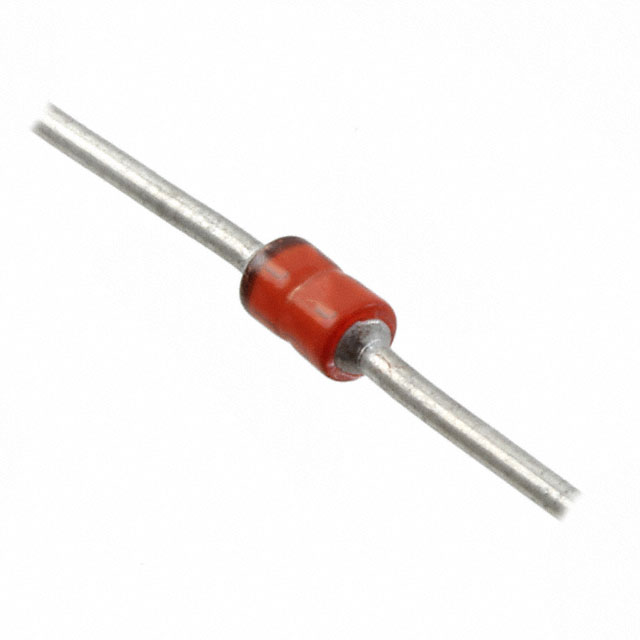

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4472

JANTX1N4472概述


    产品简介




    Microsemi Zener电压调节器系列(型号:1N4460 – 1N4496 和 1N6485 – 1N6491)是一系列军用级别的玻璃封装的稳压二极管,特别适合于高可靠性应用,如航空航天、军事和高端工业设备。这些产品通过了MIL-PRF-19500/406标准认证,具有1.5瓦特的功率处理能力。通过无空隙的密封玻璃结构和内部冶金结合,确保了产品在恶劣环境下的稳定性和可靠性。


    技术参数




    以下是产品的关键技术参数:

    - 额定电压范围:3.3V至200V。
    - 稳态功率耗散:1.5瓦特(@TA=25°C)。
    - 热阻抗:42°C/W(结点到引脚@0.375英寸)。
    - 最大反向电流:范围从10μA到3000μA。
    - 最大正向电压:1.0V至4.0V。
    - 最大脉冲电流:1.0A至8.3毫秒的方波。
    - 工作温度范围:-65°C至+175°C。
    - 封装形式:DO-41(通孔封装)和D-5A MELF(表面贴装封装)。


    产品特点和优势




    - 军规认证:通过JAN、JANTX、JANTXV和JANS认证,适用于极端环境。
    - 密封设计:采用无空隙密封玻璃和内部冶金结合,保证长期可靠运行。
    - 多种电压选项:提供从3.3V到200V的广泛选择,标准5%容差可选更紧的1%和2%容差。
    - 环境适应性:非静电敏感,符合MIL-STD-750标准。
    - 辐射硬化:内部构造对辐射环境具有天然抵抗力。


    应用案例和使用建议




    - 航空航天:适用于卫星、飞机引擎控制系统,需确保在极端温度和辐射环境中稳定运行。
    - 工业控制:在电力传输系统和工业自动化设备中,用于电压稳定。
    - 军事装备:应用于军用通信系统,必须具备高可靠性和耐久性。

    使用建议:
    - 在高频开关电源中使用时,应考虑动态阻抗对性能的影响。
    - 在低温环境下使用时,应注意温度系数对电压稳定性的潜在影响。
    - 为避免过热损坏,应正确使用散热措施并参考热阻抗曲线进行设计。


    兼容性和支持




    - 兼容性:1N4460系列与D-5A MELF封装版本完全兼容。
    - 技术支持:Microsemi提供全面的技术文档和支持,包括产品手册和应用指南,可通过官网获取。


    常见问题与解决方案




    - 问题1:产品在高电流情况下温度过高。
    - 解决方案:增加散热片或使用外部风扇增强散热效果。
    - 问题2:产品在低温下电压不稳定。
    - 解决方案:在电路设计中加入额外的温控机制或选用具有更好温度稳定性的产品型号。
    - 问题3:产品反向漏电流过大。
    - 解决方案:检查电路设计是否有潜在的过压风险,适当调整保护电路。


    总结和推荐




    总体来看,Microsemi的1N4460 – 1N4496和1N6485 – 1N6491系列稳压二极管凭借其军规认证、优异的电气特性及广泛的应用范围,在高可靠性要求的应用场景中表现出色。无论是在航空航天还是工业控制领域,都能满足苛刻的环境需求。因此,我们强烈推荐这些产品,特别是对于那些需要长期稳定运行的应用场合。

    建议在具体应用前详细阅读产品手册,并根据具体应用场景调整电路设计以充分发挥其性能。

JANTX1N4472参数

参数
最大齐纳阻抗 650Ω
电压容差 -
最大功率耗散 1.5W
标称齐纳电压 20V
配置 -
最大功率 1.5W
Ir - 反向电流 50nA
通用封装 DO-204AL,DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4472厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4472数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4472 JANTX1N4472数据手册

JANTX1N4472封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.811 ¥ 108.253
100+ $ 11.178 ¥ 94.4541
库存: 153
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.25
