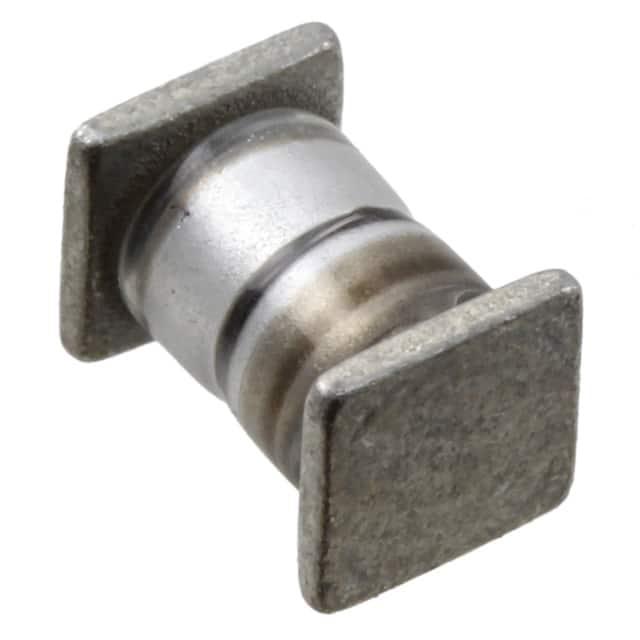

JAN1N4967US

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 24V 5Ω 5W D-5B 贴片安装
供应商型号: UA-JAN1N4967US
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JAN1N4967US

JAN1N4967US概述


    产品简介


    Microsemi公司的SCOTTSDALE DIVISION生产的1N4954US至1N4996US、1N5968US至1N5969US以及1N6632US至1N6637US系列电子元器件是一种表面贴装式5瓦玻璃齐纳电压调节器。这些产品适用于需要高可靠性的军事和工业应用,例如航空航天和汽车工业,因为它们能够提供精确的电压调节且具有很高的耐久性。

    技术参数


    - 工作温度范围: -65°C至+175°C。
    - 存储温度范围: -65°C至+175°C。
    - 最大功率耗散: 5瓦特(在环境温度为140°C时,或在125°C时)。
    - 热阻: 从结点到端帽的热阻为7°C/W(1N4954US至1N4996US),10°C/W(1N6632US至1N6637US以及1N5968US至1N5969US)。
    - 动态阻抗: 动态阻抗在特定电流条件下变化,数值见表格。
    - 反向漏电流: 反向漏电流在特定电压和温度下变化,数值见表格。
    - 正向电压: 在1.0A电流下的正向电压为1.50V。
    - 封装: 赫密特密封无气泡玻璃封装,带铜引脚并涂有锡铅合金。

    产品特点和优势


    - 高品质材料: 采用无气泡玻璃和内部冶金键合,确保了产品的长期稳定性和可靠性。
    - 高耐久性: 适用于广泛的电流和温度范围,能够在极端环境下稳定工作。
    - 广泛的选择: 电压范围从3.3V到390V,满足不同应用需求。
    - 高标准认证: 符合MIL-PRF-19500/356标准,适用于军事应用。
    - 抗静电性能: 按照MIL-STD-750方法1020测试,对静电不敏感。
    - 紧固的公差: 可提供±2%或±1%的紧密公差选择。

    应用案例和使用建议


    这些齐纳二极管广泛应用于需要电压调节的电子系统中,如电源管理、稳压电路和保护电路。例如,在电源模块中,通过将这些齐纳二极管与主控电路连接,可以实现有效的过压保护。此外,这些器件还可以用于信号处理和测量系统中,以提供精确的电压参考。
    使用建议:在安装过程中,确保散热设计合理,避免长时间高电流工作造成过热。同时,要选择合适的封装和引脚配置,以便于焊接和组装。

    兼容性和支持


    - 兼容性: 这些齐纳二极管可用于不同的PCB布局,并可选配标准EIA-481-B的带卷包装。
    - 支持: Microsemi提供了详细的技术手册和支持服务,包括故障排查指南和应用笔记,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题: 齐纳二极管出现过热现象。
    - 解决方案: 确保散热设计合理,适当降低负载电流或增加散热片。
    - 问题: 反向漏电流过高。
    - 解决方案: 检查电路板是否潮湿或存在灰尘,清洁电路板后再进行测试。

    总结和推荐


    综上所述,Microsemi的这些5瓦玻璃齐纳电压调节器不仅具备出色的性能和稳定性,还具有广泛的适用范围和良好的抗干扰能力。对于需要高可靠性的应用场合,尤其是航空航天和军事领域,推荐使用这些产品。然而,选择合适的产品需考虑具体的应用要求和环境条件。

JAN1N4967US参数

参数
最大功率耗散 5W
标称齐纳电压 24V
配置 -
最大功率 5W
Ir - 反向电流 2μA
最大齐纳阻抗
电压容差 -
通用封装 D-5B
安装方式 贴片安装
零件状态 在售
包装方式 散装

JAN1N4967US厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JAN1N4967US数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JAN1N4967US JAN1N4967US数据手册

JAN1N4967US封装设计

查看详情并下载
Symbol
Footprint
3D Model
