JANTX1N4972

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 39V 14Ω 5W CASE E 通孔安装
供应商型号: JANTX1N4972
供应商: Master
标准整包数: 5

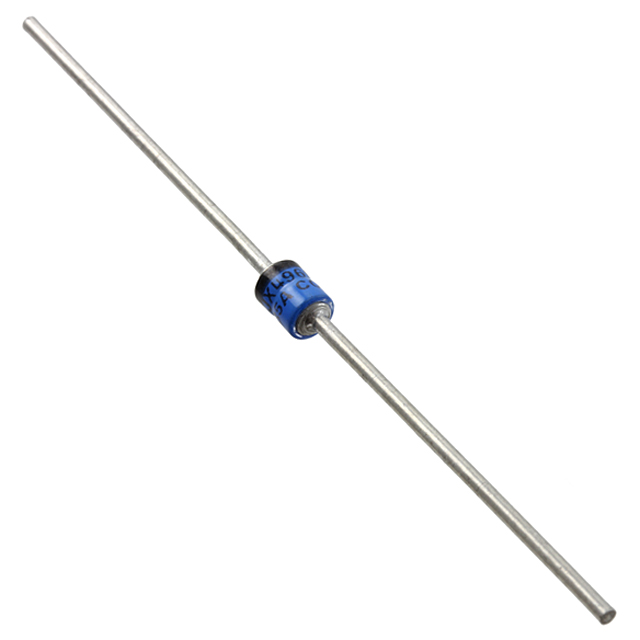

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4972

JANTX1N4972概述

    微芯科技 VOIDLESS-HERMETICALLY SEALED 5 WATT 玻璃齐纳二极管

    产品简介


    Microsemi公司的VOIDLESS-HERMETICALLY SEALED 5瓦玻璃齐纳二极管(型号1N4954至1N4996、1N5968至1N5969、1N6632至1N6637)是专门为高可靠性应用设计的军用级别产品。这些齐纳电压调节器通过内部分子冶金连接和无空洞玻璃密封工艺实现高度可靠性和坚固性。它们广泛应用于需要严格控制电压的应用场合,如航空航天、通信系统和军事设备等领域。

    技术参数


    以下是该系列齐纳二极管的技术参数摘要:
    - 工作温度范围:-65°C 到 +175°C
    - 功率耗散:5W @ TL = 65°C (1N4954至1N4996型号)
    - 热阻抗:22°C/W (1N4954至1N4996),30°C/W (1N6632至1N6637、1N5968至1N5969)
    - 动态阻抗:不同电压等级下的动态阻抗(ZZT、ZZK)参见电气特性表格
    - 正向电压:1.50V @ 1.0A
    - 封装:带锡铅涂层的铜轴引线
    - 标记:带有色环表示极性
    电气特性参见以下部分:
    | 型号 | Zener电压(V) | 测试电流(mA) | 动态阻抗(Ω) | 动态阻抗@5mA(Ω) | 最大反向电流(μA) | 电压调节(%) |

    | 1N6632 | 3.3 | 380 | 0.90 | 300 | 1.0 | -0.075 |
    | 1N6633 | 3.6 | 350 | 0.80 | 250 | 1.0 | -0.070 |
    更多详细参数请参见完整的电气特性表格。

    产品特点和优势


    - 高度可靠性:通过军用标准 MIL-PRF-19500/356 认证,适合在高可靠性应用中使用。
    - 耐久性:采用无空洞玻璃密封和内部分子冶金连接,确保长期稳定运行。
    - 广泛选择:提供多种电压选择,从3.3V到390V不等,适用于各种应用场景。
    - 高精度:可选±2%或±1%紧公差,以满足不同应用需求。

    应用案例和使用建议


    该系列齐纳二极管广泛应用于航空航天、通信系统和军事设备等高可靠性需求场景。例如,在通信系统的电源管理中,这些二极管可以确保稳定输出电压,即使在极端环境下也能保持可靠性能。
    使用建议:
    - 在安装过程中确保良好的散热条件,以避免过热。
    - 遵循制造商推荐的工作温度范围和最大电流限制。
    - 对于特定应用,建议使用更高的散热措施,以充分利用其5W的功率耗散能力。

    兼容性和支持


    该系列产品还提供表面贴装(SMD)版本(型号后缀为“US”),并提供JAN、JANTX、JANTXV和JANS等多种等级选择。Microsemi公司提供了详尽的技术支持文档,并可通过官方网站获得最新的产品信息和技术资料。

    常见问题与解决方案


    1. 问题:设备在高温环境下表现不佳。
    - 解决方案:检查散热设计是否足够。确保按照推荐的温度范围操作,同时考虑增加散热片或改进空气流通。
    2. 问题:电路中出现不稳定电压。
    - 解决方案:检查电路板上的接线和连接点,确认没有短路或接触不良的情况。如果必要,使用更稳定的电压源或辅助稳压设备。

    总结和推荐


    综上所述,Microsemi公司的VOIDLESS-HERMETICALLY SEALED 5瓦玻璃齐纳二极管凭借其卓越的可靠性、广泛的电压选择和良好的机械特性,是高可靠性应用的理想选择。无论是工业级还是军事级应用,这些二极管都能提供出色的性能和长期稳定性。因此,强烈推荐使用这些齐纳二极管以满足高要求的电压调节需求。

JANTX1N4972参数

参数
最大齐纳阻抗 14Ω
电压容差 -
最大功率耗散 5W
标称齐纳电压 39V
配置 -
最大功率 5W
Ir - 反向电流 2μA
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N4972厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4972数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4972 JANTX1N4972数据手册

JANTX1N4972封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.6475 ¥ 64.7743
25+ $ 7.1722 ¥ 59.6339
50+ $ 6.7471 ¥ 56.0994
100+ $ 6.4236 ¥ 53.3813
250+ $ 6.3195 ¥ 51.75
500+ $ 6.3195 ¥ 51.75
库存: 175
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 323.87
