1N5356CE3/TR13

产品分类: 齐纳(稳压)二极管
产品描述: 500nA 19V 5W
供应商型号: Q-1N5356CE3/TR13
供应商: 期货订购
标准整包数: 1250

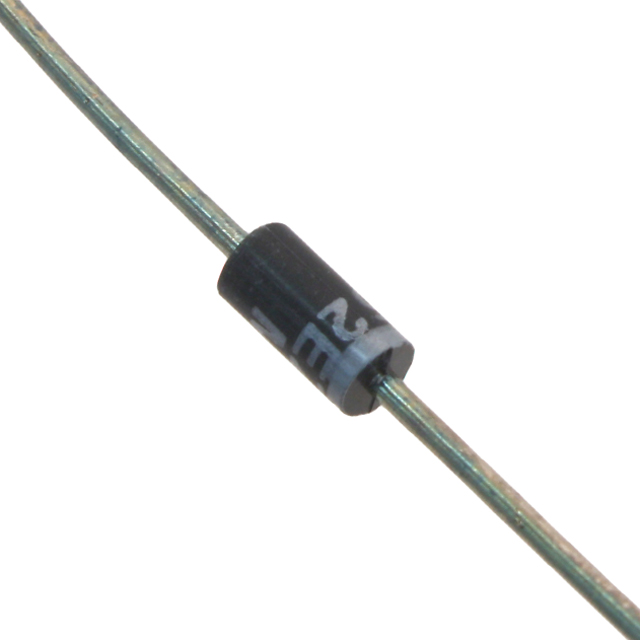

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1N5356CE3/TR13

1N5356CE3/TR13概述

    # Silicon 5 Watt Zener Diodes: Technical Overview and Application Guide

    产品简介


    Microsemi公司的硅制5瓦特齐纳二极管(Silicon 5 Watt Zener Diodes)提供了一系列从3.3伏至200伏的电压调节选项,适用于广泛的应用领域。这些齐纳二极管具有较高的功率处理能力和宽广的工作温度范围,适用于通信、电源管理、工业控制等多种场合。

    技术参数


    最大额定值
    - 功率耗散:在25°C时为5.0瓦(具体参见图1中的降额曲线)
    - 工作和存储温度:-65°C 至 +150°C
    - 热阻:结到引脚的热阻为25°C/W(3/8英寸(10毫米)引线长度),或结到环境的热阻为85°C/W(FR4印刷电路板安装)
    - 正向电压:1.2伏(最大,1.0安培)
    - 焊锡温度:260°C,持续10秒(最大)
    电气特性
    | 型号 | 齐纳电压 (VZ) | 测试电流 (IZT) | 最大动态阻抗 (ZZ) | 反向电流 (IR) | 最大调节电流 (IZM) | 最大膝部动态阻抗 (ZZK) | 最大浪涌电流 (IZSM) | 电压调节 (ΔVZ) |
    |
    | 1N5333B | 3.3 V | 380 mA | 3.0 Ω | 300 μA | 1.0 A | 1440 Ω | 400 A | 0.85 V |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | 1N5388B | 200 V | 5.0 mA | 5.0 Ω | 150 μA | 1.0 A | 480 Ω | 1850 A | 3.00 V |

    产品特点和优势


    - 高精度:标准电压公差±5%,特别型号可达±2%或±1%
    - 可靠性:符合MIL-PRF-19500标准,适用于多种军用标准
    - 环保合规:RoHS认证设备通过添加e3后缀标识
    - 高电流能力:高功率处理能力,最高可达5瓦
    - 温度适应性:在广泛的温度范围内稳定工作,从-65°C到+150°C
    - ESD敏感度低:根据MIL-STD-750 Method 1020规范,对静电放电不敏感

    应用案例和使用建议


    这些齐纳二极管广泛应用于电源稳压、过压保护和电路设计等领域。在设计电路时,应确保散热条件良好,特别是在高电流条件下,避免因过热而导致损坏。例如,在一个电源管理应用中,可以将这些齐纳二极管用作过压保护器件,确保电路在超过设定电压时能够及时切断电源,以保护后端组件。

    兼容性和支持


    Microsemi提供了与表面贴装型齐纳二极管(如SMBJ5333B到SMBJ5388B)相匹配的产品,可满足不同的安装需求。公司还提供一系列支持和服务,包括产品文档、技术咨询和售后维修服务。

    常见问题与解决方案


    1. 问:齐纳二极管的电压不稳定如何解决?
    - 答:检查是否有足够的散热,尤其是在高电流条件下,应增加散热措施以降低结温。同时,确保选择正确的型号,以匹配所需的电压等级和电流要求。

    2. 问:齐纳二极管失效后怎么判断是质量问题还是外部因素造成的?
    - 答:可以通过检测周围环境的温度、电流负载情况以及散热条件来确定问题所在。如果以上因素均正常,则可能是产品质量问题,建议联系制造商进行技术支持。

    总结和推荐


    总的来说,Microsemi的硅制5瓦特齐纳二极管在精度、可靠性和环境适应性方面表现出色。它们不仅适用于通信和工业控制系统,还广泛应用于其他需要高精度和稳定性的场合。因此,强烈推荐这些齐纳二极管作为高可靠性应用中的首选产品。

1N5356CE3/TR13参数

参数
Ir - 反向电流 500nA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 5W
标称齐纳电压 19V
配置 -
最大功率 -
包装方式 卷带包装

1N5356CE3/TR13厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

1N5356CE3/TR13数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY 1N5356CE3/TR13 1N5356CE3/TR13数据手册

1N5356CE3/TR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1250+ ¥ 12.563
2500+ ¥ 11.824
3750+ ¥ 11.085
库存: 40000
起订量: 1250 增量: 0
交货地:
最小起订量为:1250
合计: ¥ 15703.75
