JANTX1N5543B-1

产品分类: 齐纳(稳压)二极管
产品描述: 10nA 25V 100Ω 500mW DO-204-AH 通孔安装
供应商型号: N-JANTX1N5543B-1
供应商: 云汉优选
标准整包数: 0

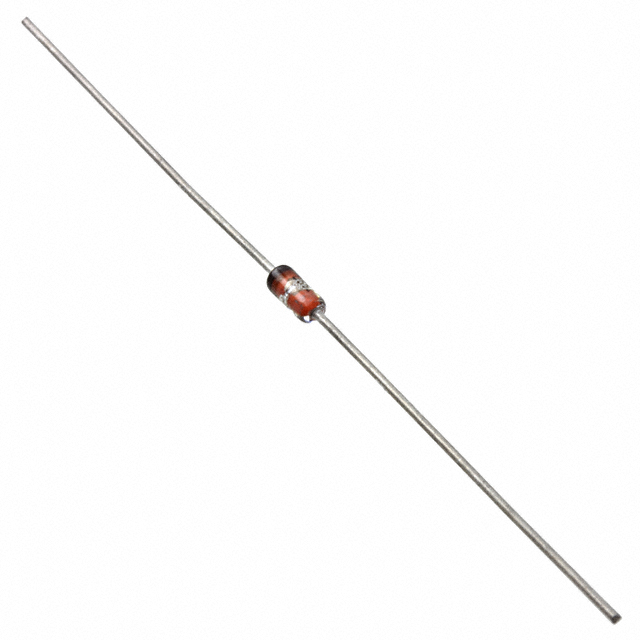

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N5543B-1

JANTX1N5543B-1概述


    产品简介


    Microsemi公司的1N5518B至1N5546B系列低电压雪崩500毫瓦齐纳二极管,采用DO-35封装形式。这些二极管提供了从3.3V到33V的电压选择,广泛适用于商业版本。它们经过MIL-PRF-19500/437标准认证,涵盖了JAN、JANTX和JANTXV等级,保证了严格的军用级质量和可靠性。该系列产品具备高精度电压调节和良好的温度适应性,适用于各种电路设计和应用场合。

    技术参数


    - 电压范围:3.3V 至 33V
    - 功率等级:500 毫瓦
    - 封装形式:DO-35 (玻璃轴向引线)
    - 工作温度范围:存储及结温(TJ 和 TSTG)为 -65°C 至 +175°C
    - 最大稳态功率(PD):0.5 瓦
    - 热阻:
    - 结到引脚(RӨJL):250 °C/W
    - 结到环境(RӨJA):300 °C/W
    - 前向电压(VF):1.1 V(@ 200 mA)
    - 焊接盘温度(TSP):260°C(@ 10 秒)

    产品特点和优势


    1. 高精度电压调节:这些二极管能够在宽广的工作电流和温度范围内进行电压调节,提供精准的电压控制。
    2. 灵活的轴向引脚安装终端:适用于多种电路板布局。
    3. 抗静电放电:符合MIL-STD-750方法1020标准。
    4. 辐射硬性:符合Microsemi“MicroNote 050”的描述。
    5. 多种容差选项:提供±1%、±2%、±5%、±10%、±20%等多种电压容差选项。
    6. 可选的冶金键合选项:提升了产品的可靠性与稳定性。

    应用案例和使用建议


    1. 通用电路设计:这些二极管常用于各类电路设计,例如电源电路、电压基准电路和保护电路。
    2. 高可靠性需求的应用:例如航空、航天和军工领域的应用,需要高可靠性和抗辐射能力的产品。
    3. 宽工作范围:由于其宽泛的工作温度范围(-65°C至+175°C),适用于极端环境下的应用。
    使用建议:
    - 在高温环境下使用时,应注意散热,以避免因过热导致的性能下降。
    - 使用过程中应确保正确的极性连接,避免反向电压对二极管造成损害。
    - 若需要更高的功率或更精细的电压控制,可以考虑使用其他型号的二极管或采取分立电路的设计方式。

    兼容性和支持


    1. 兼容性:该产品与市场上多数标准的DO-35封装插件兼容,可用于大多数现有的电路板设计。
    2. 支持和服务:Microsemi公司提供了详尽的技术支持和售后服务,用户可以通过官方网站获得最新的产品信息和技术文档。若遇到具体问题,可以通过技术支持热线获取帮助。

    常见问题与解决方案


    1. 问:如何确定正确的电压容差?
    - 解答:根据具体应用需求选择合适的容差,通常±5%是标准选择,但对于精密要求高的应用,可以选择±1%或±2%。

    2. 问:如何处理过热问题?
    - 解答:正确布置散热器并遵循推荐的热管理措施,例如通过使用散热片或强制空气冷却来降低结温。

    总结和推荐


    总体而言,Microsemi的1N5518B至1N5546B系列齐纳二极管凭借其高精度、可靠性、广泛的适用范围和优质的客户服务,成为高性能电路设计的理想选择。特别是在高可靠性需求的应用场合,如军事、航空航天等领域,这些产品具有显著的优势。鉴于其卓越的品质和广泛的应用前景,强烈推荐在各类电子工程设计中使用这些高品质的齐纳二极管。

JANTX1N5543B-1参数

参数
Ir - 反向电流 10nA
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 25V
配置 -
最大功率 500mW
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 散装

JANTX1N5543B-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N5543B-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N5543B-1 JANTX1N5543B-1数据手册

JANTX1N5543B-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
