JANTX1N4117-1

产品分类: 齐纳(稳压)二极管
产品描述: 10nA 25V 150Ω 500mW DO-204AH,DO-35 通孔安装
供应商型号: TOM-JANTX1N4117-1
供应商: 海外现货
标准整包数: 1

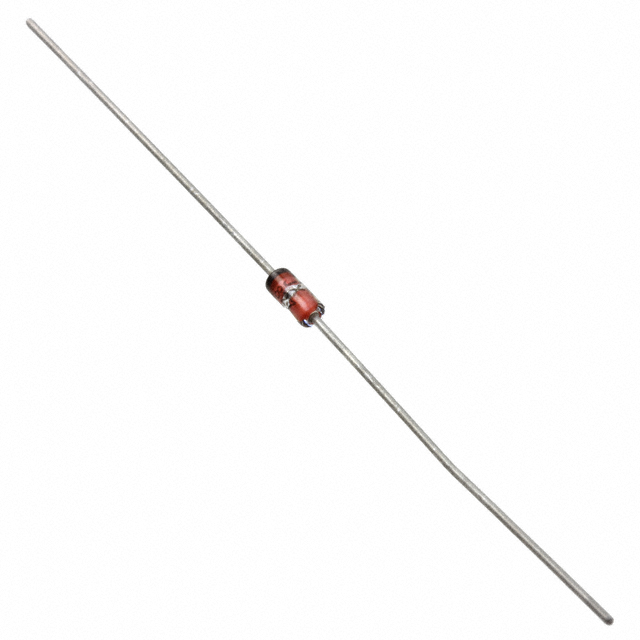

MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4117-1

JANTX1N4117-1概述

    500 mW Metallurgically Bonded Glass Zener Diodes: Product Overview

    1. 产品简介


    Microsemi Corporation的500 mW Metallurgically Bonded Glass Zener Diodes(500 mW 金属键合玻璃齐纳二极管)是电压调节器系列,适用于广泛的电流和温度范围。这些二极管采用轴向引脚、玻璃封装的DO-35外壳,提供从1.8到100伏特的不同电压等级,适用于各种应用领域,如通信、航空航天和工业自动化。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大功率损耗 | 0.5 | W |
    | 工作温度范围 | -65 至 +175 | °C |
    | 热阻 | 300 | °C/W |
    | 通态电压 | 1.1 | V |
    | 额定平均功率 | 500 mW

    3. 产品特点和优势


    - 内部金属键合:提高可靠性和长期稳定性。
    - 噪声密度低:6.8 V及以上的最大噪声密度为40 μV / √Hz,较低电压时快速降至1 μV / √Hz。
    - 多级认证:符合MIL-PRF-19500/435标准,提供JAN、JANTX、JANTXV和JANS级别的资格认证。
    - 宽电压范围:从1.8 V到100 V,可选5%、2%和1%的电压容差。
    - 表面贴装兼容:提供DO-213AA(表面贴装)和DO-216(带状表面贴装)封装版本。

    4. 应用案例和使用建议


    这些二极管广泛应用于高可靠性要求的应用,例如航空航天系统和军事装备。用户可以选择不同封装以适应不同的安装需求。建议根据具体应用选择合适的电压和封装类型,并确保良好的散热设计,避免过热导致的性能下降。

    5. 兼容性和支持


    - 兼容性:可以与多种电路板和设备兼容,支持轴向引脚和表面贴装安装方式。
    - 支持和维护:厂商提供全面的技术支持和售后服务,确保用户在使用过程中获得帮助。

    6. 常见问题与解决方案


    - Q: 在高温环境下,二极管的性能会如何变化?
    - A: 可以通过查看温度系数来估算其变化。图2提供了详细的信息。
    - Q: 如何测试噪声密度?
    - A: 参考图1中的噪声密度测量电路进行测试。

    7. 总结和推荐


    总体来说,这些500 mW金属键合玻璃齐纳二极管在可靠性、性能和适用范围方面表现优异。它们特别适合需要高可靠性的应用,例如航空航天和军用设备。建议用户根据具体需求选择合适的型号和封装,并遵循厂商提供的使用指南以充分发挥其性能。
    如果您的应用对可靠性要求较高且需要紧凑的安装空间,那么这些二极管是一个非常值得考虑的选择。

JANTX1N4117-1参数

参数
配置 -
最大功率 500mW
Ir - 反向电流 10nA
最大齐纳阻抗 150Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 25V
通用封装 DO-204AH,DO-35
安装方式 通孔安装
零件状态 停产
包装方式 散装

JANTX1N4117-1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

JANTX1N4117-1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 MICROCHIP TECHNOLOGY JANTX1N4117-1 JANTX1N4117-1数据手册
