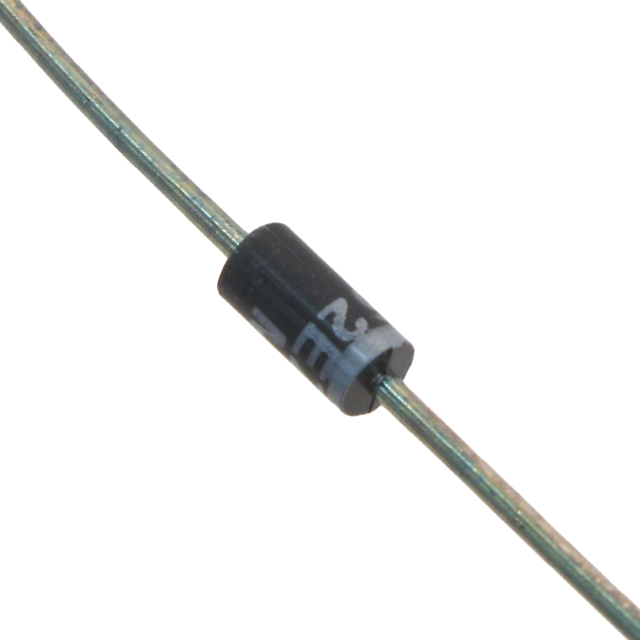

1N5370CE3/TR13

产品分类: 齐纳(稳压)二极管
产品描述: 500nA 56V 35Ω 5W 通孔安装
供应商型号: Q-1N5370CE3/TR13
供应商: 期货订购
标准整包数: 1250
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1N5370CE3/TR13

1N5370CE3/TR13概述


    产品简介


    Silicon 5 Watt Zener Diodes
    Silicon 5瓦稳压二极管由Microsemi Scottsdale Division生产。这些稳压二极管具有5瓦的功率耗散能力,能够在3.3伏至200伏的范围内提供电压调节功能。主要应用于需要高精度电压稳定的应用领域,如电源管理、工业控制设备以及通信系统等。

    技术参数


    - 工作温度范围: -65°C 到 +150°C
    - 最大功率耗散: 5瓦(在25°C下)
    - 热阻:
    - 结到引脚: 25°C/W (3/8英寸引线长度)
    - 结到环境: 85°C/W (FR4电路板上,1盎司铜,4mm²铜垫和1毫米宽导轨长度25毫米)
    - 正向电压: 1.2伏特(最大值)@ 1.0A
    - 焊锡温度: 260°C, 10秒最大值
    电气特性
    - 电压调节范围: 3.3伏 至 200伏
    - 测试电流:
    - 带B和A后缀的型号: 380毫安至260毫安
    - 非后缀及带A后缀的型号: 240毫安至20毫安
    - 最大动态阻抗:
    - 带B和A后缀的型号: 3.0欧姆至1.0欧姆
    - 非后缀及带A后缀的型号: 1.5欧姆至1.0欧姆
    - 最大反向电流:
    - 带B和A后缀的型号: 300微安至5微安
    - 非后缀及带A后缀的型号: 5微安至1微安
    - 最大稳态电流:
    - 带B和A后缀的型号: 400毫安至125毫安
    - 非后缀及带A后缀的型号: 350毫安至20毫安

    产品特点和优势


    1. JEDEC注册: 符合标准,可靠性高。
    2. 广泛的电压调节范围: 从3.3伏到200伏,适用于多种应用。
    3. 精密的容差选项: ±5%, ±2%, ±1% 容差可选,适合对精度要求较高的场合。
    4. 表面贴装版本: SMBJ系列,便于SMT组装。
    5. RoHS合规: 环保材料,无卤素。
    6. ESD敏感性低: 按照MIL-STD-750 Method 1020设计,不易受静电影响。
    7. 高浪涌电流承受能力: 能够承受大电流冲击,确保稳定性。

    应用案例和使用建议


    应用案例:
    - 电源管理: 用于开关电源和线性电源的稳压模块。
    - 工业控制: 在电机驱动和传感器接口中提供稳定的电压。
    - 通信设备: 作为保护元件,防止电压波动引起的损坏。
    使用建议:
    - 确保散热良好:由于功率较高,需配备合适的散热片或冷却装置以保持温度在合理范围内。
    - 正确标识正负极:在安装时注意正负极,避免接反导致损坏。
    - 使用合适的测试电流:根据应用需求选择适当的测试电流,以获得最佳的电压调节效果。

    兼容性和支持


    - 兼容性: 适用于大多数电子设备,特别是需要高稳定性的应用。
    - 支持: Microsemi提供了详尽的技术文档和客户支持服务,确保用户能够快速解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 安装后发现电压不稳
    - 解决方案: 检查散热措施是否到位,确保散热片良好接触并有效散热。

    2. 问题: 电压调节误差较大
    - 解决方案: 确认是否选择了正确的电压容差型号,并按照规范进行焊接和测试。
    3. 问题: 高温环境下性能下降
    - 解决方案: 确保在设计时考虑了高温条件下的散热问题,并采用相应的散热设计。

    总结和推荐


    这款Silicon 5瓦稳压二极管凭借其宽广的电压调节范围、出色的性能和多样化的容差选项,在电源管理和工业控制等领域表现出色。结合其高效的散热能力和灵活的安装方式,使得它成为一款性价比高的产品。我们强烈推荐在需要高精度稳压的项目中选用这款产品。

1N5370CE3/TR13参数

参数
配置 -
最大功率 5
Ir - 反向电流 500nA
最大齐纳阻抗 35Ω
电压容差 -
最大功率耗散 5W
标称齐纳电压 56V
安装方式 通孔安装
包装方式 卷带包装

1N5370CE3/TR13厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
