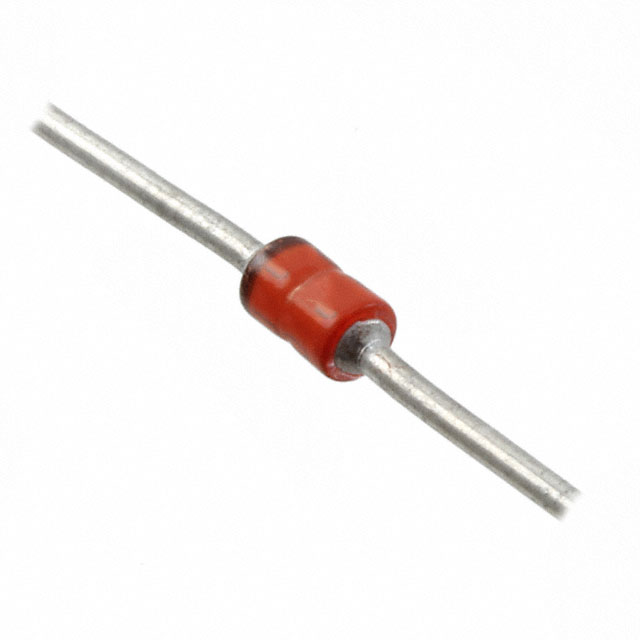

JANTX1N3022B-1

产品分类: 齐纳(稳压)二极管
产品描述: 10μA 12V 9Ω 1W DO-204AL,DO-41 通孔安装
供应商型号: NA-JANTX1N3022B-1
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N3022B-1

JANTX1N3022B-1概述

    1N3016B-1 – 1N3045B-1 系列玻璃封装齐纳二极管技术手册

    产品简介


    本系列玻璃封装齐纳二极管(型号:1N3016B-1 至 1N3045B-1)是由 Microsemi 公司生产的,特别适用于需要高可靠性的电子系统。这些二极管在广泛的温度和电流范围内具有良好的电压调节性能,特别适合用于航空航天、军事和工业控制等领域。此外,它们在电压范围为 6.8 到 110 伏特的情况下表现出色,提供了广泛的电压选择范围。

    技术参数


    - 型号范围: 1N3016B-1 至 1N3045B-1
    - 电压范围: 6.8V 至 110V
    - 热阻: 80°C/W
    - 最大功率消耗: 1.0W
    - 峰值反向电压: 见技术手册表格
    - 正向电压: 1.2V(@ 200mA)
    - 储存和结温: -55°C 至 +175°C
    - 反向电流: 见技术手册表格
    - 包装形式: DO-41 玻璃封装
    - 表面贴装版本: DO-213AB 封装(可选)

    产品特点和优势


    - 高可靠性: 符合 MIL-PRF-19500/115 标准,具有 JAN、JANTX 和 JANTXV 军事资格认证。
    - 电压范围广泛: 提供 6.8V 至 110V 的电压选择。
    - 低反向电流: 提供 5%、2% 和 1% 的电压容差选项。
    - 兼容多种应用: 广泛应用于各种高可靠性的电子系统,如航空航天、工业控制和军事应用。
    - 环保: 提供符合 RoHS 标准的版本。

    应用案例和使用建议


    - 应用案例: 这些二极管可以应用于多种电路设计中,如稳压电源、过压保护和电压参考等。
    - 使用建议: 在选择合适的齐纳二极管时,应根据具体的应用需求确定所需的电压和功率等级。例如,在高频电路中,可以选择电压容差更小的型号以提高精度。

    兼容性和支持


    - 兼容性: 该产品可与 Microsemi 的其他电子元件和设备无缝配合使用。
    - 支持和维护: Microsemi 提供详尽的技术支持和售后服务,用户可以通过公司官网或客服热线获得帮助。

    常见问题与解决方案


    1. 问题: 反向电流过高。
    - 解决方案: 检查电路设计,确保电路符合规范要求。如果需要更高的稳定性和更低的反向电流,建议选择电压容差更小的型号。
    2. 问题: 温度超出规定范围。
    - 解决方案: 按照图 1 所示的温度-功率降额曲线操作,确保设备在安全的工作范围内运行。
    3. 问题: 电压波动大。
    - 解决方案: 调整电路设计,增加额外的滤波电容或其他稳压组件,以减少电压波动。

    总结和推荐


    综上所述,1N3016B-1 至 1N3045B-1 系列齐纳二极管是一款高可靠性、宽电压范围的产品,非常适合需要精确电压调节的应用。其出色的温度稳定性和低反向电流特性使其在工业和军事应用中表现出色。因此,强烈推荐在高可靠性需求的电子系统中使用这些齐纳二极管。

JANTX1N3022B-1参数

参数
最大功率耗散 1W
标称齐纳电压 12V
配置 -
最大功率 1W
Ir - 反向电流 10μA
最大齐纳阻抗
电压容差 -
通用封装 DO-204AL,DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装
