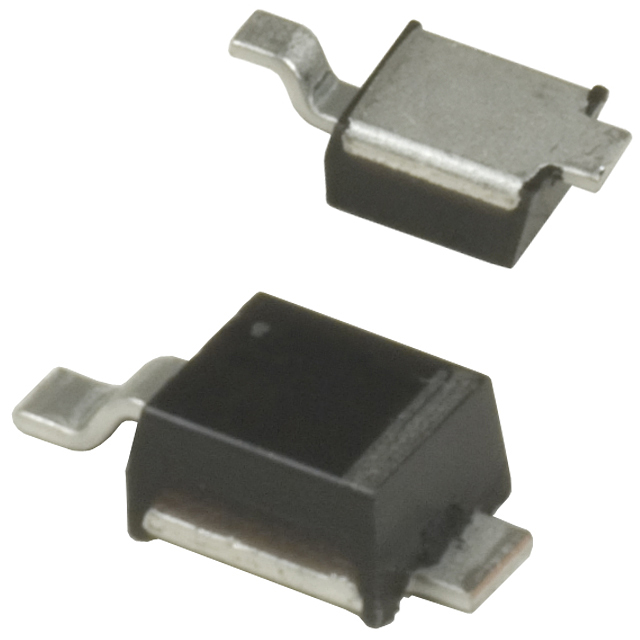

1PMT5948A/TR13

产品分类: 齐纳(稳压)二极管
产品描述: 1μA 91V 200Ω DO-216AA 贴片安装
供应商型号: Q-1PMT5948A/TR13
供应商: 期货订购
标准整包数: 12000
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 1PMT5948A/TR13

1PMT5948A/TR13概述

    微芯科技 Powermite® 表面贴装稳压二极管技术手册

    产品简介


    微芯科技(Microsemi)推出的 Powermite® 表面贴装稳压二极管(型号 1PMT5913B 至 1PMT5956B),是一款专为高功率需求设计的表面贴装型稳压二极管。该产品利用先进的 Powermite® 封装技术,提供高达 3 瓦的功率处理能力,同时具备小型化的优势。由于独特的设计,这种稳压二极管适用于自动化装配设备,提高了生产效率和可靠性。

    技术参数


    Powermite® 表面贴装稳压二极管的主要技术参数如下:
    | 参数 | 规格范围 |

    | Zener电压 (VZ) | 3.3V 到 200V |
    | 功率耗散 (PD) | 3.0 瓦 |
    | 工作温度 (Tj, Ts) | -55°C 至 +150°C |
    | 热阻 (RΘjc) | 30°C/W |
    | 转接板标识 | TAB 1 |
    | 机械封装 | DO-216 |
    | 包装 | 零件带 EIA 481 |

    产品特点和优势


    Powermite® 系列表面贴装稳压二极管具有以下显著特点和优势:
    - 表面贴装包装:易于自动化装配,提高生产效率。
    - 一体化热沉锁定片:可作为内置热沉,有效散热,确保长期稳定运行。
    - 与自动装配设备兼容:适合现代生产线,减少人工干预,提高产品质量。
    - 全金属底面:避免焊剂滞留,提升整体可靠性。
    - 紧密公差:根据需要可提供 2% 和 1% 的公差等级。
    - 静电放电防护:额定值高于 16kV(人体模型),适用于高敏感度应用。

    应用案例和使用建议


    Powermite® 稳压二极管广泛应用于需要高可靠性和高效散热的应用场合。例如,在通信设备、工业控制、医疗设备及汽车电子等领域中,这些二极管能够稳定电源电压,防止过电压损坏其他关键组件。此外,建议在使用时确保良好的热管理措施,以保持二极管的最佳工作状态。

    兼容性和支持


    这些稳压二极管符合 EIA 481 标准的零件带包装,可以方便地与大多数现代自动化装配线兼容。厂商提供全面的技术支持和服务,确保客户在使用过程中能够获得最佳体验。

    常见问题与解决方案


    1. 问题:安装后测试显示电压不稳定。
    - 解决方法:检查焊接连接是否良好,确保焊点无虚焊。
    2. 问题:二极管发热严重。
    - 解决方法:增加散热片,或者重新设计电路以降低功耗。
    3. 问题:出现反向电流过高现象。
    - 解决方法:检查周围电路是否有短路或其他异常情况。

    总结和推荐


    总体来看,Powermite® 表面贴装稳压二极管以其出色的功率处理能力和紧凑的设计,在各种高可靠性需求的应用中表现出色。其优越的散热性能、紧密公差和高静电防护能力使其成为市场上极具竞争力的产品。强烈推荐给对高可靠性、高功率密度有需求的应用项目。

1PMT5948A/TR13参数

参数
最大功率耗散 -
标称齐纳电压 91V
配置 -
最大功率 3W
Ir - 反向电流 1μA
最大齐纳阻抗 200Ω
电压容差 -
通用封装 DO-216AA
安装方式 贴片安装
包装方式 卷带包装

1PMT5948A/TR13厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
