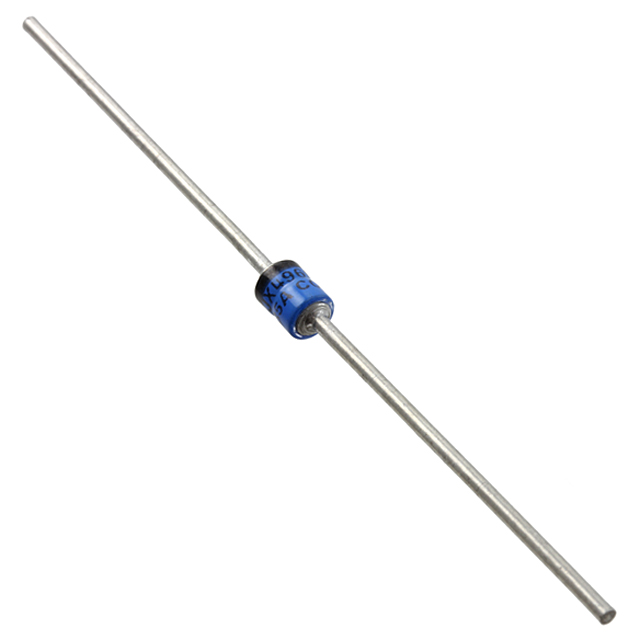

JANTX1N4965

产品分类: 齐纳(稳压)二极管
产品描述: 2μA 20V 4.5Ω 5W CASE E 通孔安装
供应商型号: 494-JANTX1N4965
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 齐纳(稳压)二极管 JANTX1N4965

JANTX1N4965概述

    微秒公司密封玻璃管5瓦稳压二极管技术手册

    一、产品简介


    微秒公司(Microsemi)的密封玻璃管5瓦稳压二极管系列(型号1N4954至1N4996、1N5968至1N5969以及1N6632至1N6637)是一款专为高可靠性应用设计的军用级稳压二极管。这类稳压二极管适用于电压在3.3到390伏之间,功率为5瓦特的应用。二极管采用无空洞密封玻璃封装,并且具有内部冶金接合,能够确保高度可靠性和稳定性。此外,这些二极管还提供表面贴装版本(详见单独的技术资料)。

    二、技术参数


    以下是1N4954至1N4996型号的典型技术规格:
    | 型号 | Zener电压(VZ) | 测试电流(IZT) (mA) | 动态阻抗(ZZT) (Ω) | 最大反向电流(IR) (μA) | 最大调节电流(IZM) (A) | 最大浪涌电流(IZSM) (A) |
    ||
    | 1N4954 | 9.1 | 400 | 22 | 25 | 4.0 | 1.4 |
    | 1N4955 | 10.0 | 125 | 20 | 25 | 5.0 | 1.2 |
    | 1N4956 | 11 | 130 | 29.3 | 100 | 6.0 | 1.0 |
    | 1N4957 | 12 | 140 | 26.4 | 100 | 8.0 | 0.8 |
    | ... | ... | ... | ... | ... | ... | ... |

    三、产品特点和优势


    1. JEDEC注册系列:广泛认可的行业标准系列。
    2. 无空洞密封玻璃包装:提高耐久性和可靠性。
    3. 极端坚固结构:适应苛刻的工作条件。
    4. 三重层钝化处理:增强防护能力。
    5. 内部冶金接合:分类I和分类III,保证长期稳定。
    6. 多种军事级别选项:符合MIL-PRF-19500/356标准。
    7. 表面贴装版本:适用更广泛的安装需求。

    四、应用案例和使用建议


    这类稳压二极管广泛应用于电源管理和保护电路中,如通信设备、汽车电子系统、工业控制装置等。为了最大限度地发挥其性能,在选择时应考虑应用中的具体温度和电流范围,并遵循手册中的电气特性建议。例如,在高温环境下使用时,需要进行适当的降额操作以避免过热损坏。

    五、兼容性和支持


    这些稳压二极管可与其他标准元器件兼容,适用于现有的PCB布局。微秒公司提供详尽的技术支持和服务,确保用户可以顺利使用这些产品。此外,还可以根据特定应用定制解决方案。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品温度过高 | 使用散热片并适当降额 |
    | 产品不稳定 | 确保正确的连接和负载 |
    | 反向电流过大 | 检查是否存在反向偏置条件 |

    七、总结和推荐


    微秒公司的密封玻璃管5瓦稳压二极管系列产品具有高可靠性和广泛的适用范围,特别适合于需要严格要求的应用场合。考虑到其坚固的设计、广泛的电压范围以及出色的电气特性,强烈推荐使用此系列产品。如果您对本产品的详细规格或具体应用有任何疑问,可随时联系微秒公司的技术支持团队。

JANTX1N4965参数

参数
最大齐纳阻抗 4.5Ω
电压容差 -
最大功率耗散 5W
标称齐纳电压 20V
配置 -
最大功率 5W
Ir - 反向电流 2μA
通用封装 CASE E
安装方式 通孔安装
零件状态 在售
包装方式 散装
