HV5630PJ-G

产品分类: 寄存器
产品描述: 100ns 漏极开路 1 10.8V 13.2V Serial to Parallel,Shift Register LCC 贴片安装 16.59mm*16.59mm*3.68mm
供应商型号: 689-HV5630PJ-G
供应商: Mouser
标准整包数: 1

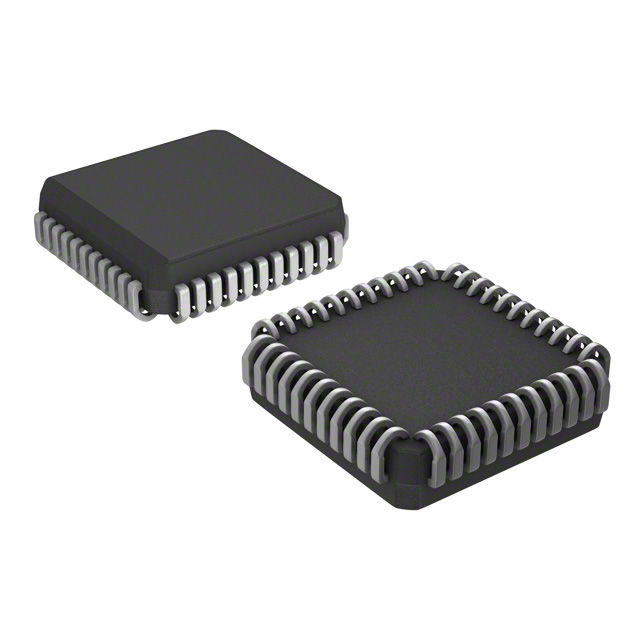

MICROCHIP TECHNOLOGY 寄存器 HV5630PJ-G

HV5630PJ-G概述

    HV5630 32-Channel Serial-to-Parallel Converter with Open Drain Outputs

    1. 产品简介


    HV5630是一款低电压到高电压的串行到并行转换器,具有开漏输出。该器件专为驱动交流电致发光显示屏而设计,同时适用于任何需要多个高压电流输出能力的应用场合,如喷墨打印头、静电打印头、等离子面板、真空荧光显示器及大矩阵LCD显示器等。HV5630具有出色的电流调节能力和多种控制功能,使其成为驱动高负载显示应用的理想选择。

    2. 技术参数


    HV5630的主要技术参数如下:
    - 最小下沉电流: 100mA
    - 移位寄存器速度: 8MHz
    - 支持极性与空白输入
    - 兼容CMOS逻辑
    - 正反向移位选项
    - 支持高效电源恢复
    绝对最大额定值:
    - 供电电压(VDD): -0.5V至+15V
    - 高电压输出(HVOUT): -0.5V至+315V
    - 逻辑输入电压: -0.5V至VDD+0.5V
    - 接地电流: 1.5A
    - 最大接点温度(TJMAX): +125°C
    - 存储温度(TS): -65°C至+150°C
    - 连续总功率耗散: 1200mW
    推荐工作条件:
    - 逻辑供电电压(VDD): 10.8V 至 13.2V
    - 高电压输出(HVOUT): -0.3V 至 +300V
    - 高电平输入电压(VIH): VDD-2V 至 VDD V
    - 低电平输入电压(VIL): 0V 至 2V
    - 时钟频率(fCLK): 8MHz

    3. 产品特点和优势


    - 100mA最小下沉电流:确保器件能够在较高负载下稳定工作。
    - 8MHz移位寄存器速度:提供高速数据传输能力,适合快速响应的应用场景。
    - 兼容CMOS逻辑输入:易于集成到现有的CMOS系统中。
    - 支持极性与空白输入:提供灵活的输出控制方式,适应不同的应用需求。
    - 正反向移位选项:允许正反向数据传输,提高灵活性。

    4. 应用案例和使用建议


    - 交流电致发光显示屏:HV5630非常适合用于驱动交流电致发光显示屏,因为它能提供稳定的高电压输出。
    - 喷墨打印头驱动:通过调整极性输入和空白输入,HV5630可以有效地驱动喷墨打印头。
    - 静态打印头驱动:HV5630能够提供稳定的高压输出,适用于静电打印头驱动。
    使用建议:
    - 在高温环境下工作时,注意散热问题,避免过热导致性能下降。
    - 使用前需确认所有输入信号已处于稳定状态,以确保正常运行。

    5. 兼容性和支持


    HV5630可与其他标准CMOS设备轻松兼容,适合各种显示应用。制造商提供全面的技术支持和维护服务,包括详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 确保所有输入信号正确设置,尤其是电源电压和接地信号。
    - 问题2: 高压输出异常。
    - 解决方案: 检查时钟信号和移位寄存器数据是否正确传输。
    - 问题3: 设备过热。
    - 解决方案: 检查散热措施,确保设备在推荐的工作温度范围内运行。

    7. 总结和推荐


    HV5630是一款高性能、多功能的32通道串行到并行转换器,特别适用于驱动高压应用场合。其出色的电流调节能力和丰富的控制功能使其在多种应用中表现出色。总体而言,HV5630是一款值得推荐的产品,尤其适用于需要高压电流输出的应用场景。

HV5630PJ-G参数

参数
最小工作供电电压 10.8V
最大工作供电电压 13.2V
时钟频率 -
传播延迟时间 100ns
低电平输出电流 -
逻辑系列 -
输出类型 漏极开路
高电平输出电流 -
逻辑功能 Serial to Parallel,Shift Register
元件数量 1
电路数量 -
长*宽*高 16.59mm*16.59mm*3.68mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

HV5630PJ-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV5630PJ-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 寄存器 MICROCHIP TECHNOLOGY HV5630PJ-G HV5630PJ-G数据手册

HV5630PJ-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.5215 ¥ 72.0067
27+ $ 6.6636 ¥ 56.3074
108+ $ 6.0588 ¥ 51.1969
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
