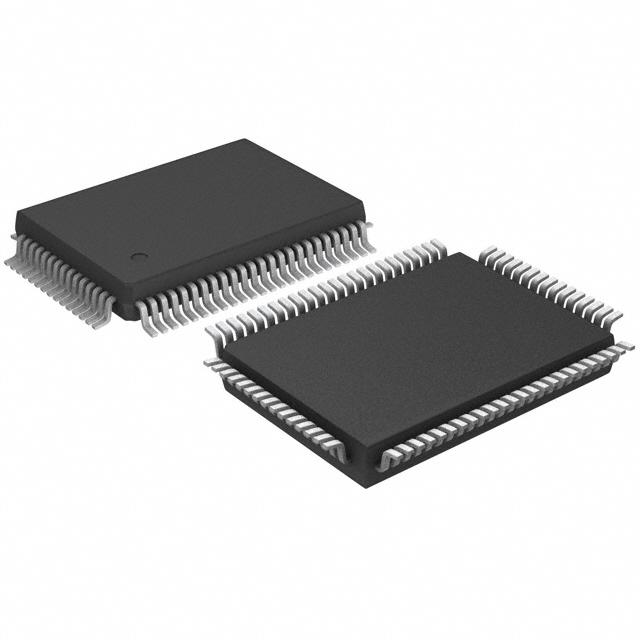

HV57009PG-G

产品分类: 寄存器
产品描述: 漏极开路 2 4.5V 5.5V Serial to Parallel,Shift Register QFP 贴片安装 20mm*14mm*2.8mm
供应商型号: HV57009PG-G
供应商: Master
标准整包数: 5
MICROCHIP TECHNOLOGY 寄存器 HV57009PG-G

HV57009PG-G概述


    产品简介


    HV57009 是一款 64 通道的高压串行到并行转换器,其主要特点是能够将低压信号转换为高压信号输出。该器件采用 P 通道开漏输出结构设计,适用于驱动等离子面板、显示屏、打印头及继电器等应用。它还具备微机电系统(MEMS)应用的潜力。

    技术参数


    - 输入电压:逻辑输入电压范围为 –0.3V 至 VDD + 0.3V。
    - 输出电压:最高可达 –85V。
    - 频率:最高时钟频率为 16 MHz(相当于等效数据率)。
    - 温度范围:操作温度范围为 –40°C 至 +85°C,存储温度范围为 –65°C 至 +150°C。
    - 电流特性:每个输出通道的恒流源输出能力可调,范围为 0.1 mA 至 2 mA。
    - 封装:采用 80 引脚 PQFP 封装。

    产品特点和优势


    - 高电压输出能力:能够提供高达 –85V 的输出电压,这使得它在驱动高压负载时表现出色。
    - 高速数据传输:通过两组 32 位移位寄存器,能够在单个时钟周期内实现数据传输速度加倍。
    - 灵活的控制选项:通过方向控制引脚(DIR)可以实现正向和反向数据移动。
    - 高效功率回收:内置二极管连接到 VDD 可以实现高效的功率回收。
    - 精确的电流控制:通过外部电阻调节输出电流,能够实现电流的精确控制。

    应用案例和使用建议


    - 等离子面板驱动:HV57009 能够提供高电压输出,适用于等离子面板的驱动。
    - 显示驱动:可用于驱动需要高电压输出的显示器。
    - 打印头驱动:通过精确控制电流,适用于打印头的应用。
    - 微机电系统(MEMS)应用:其精准的电流控制使其在 MEMS 领域也有所应用。
    使用建议:确保在使用过程中正确设置外部电阻以实现所需的电流输出,并注意散热管理以避免过热问题。

    兼容性和支持


    - 兼容性:HV57009 与现有的 80 引脚 PQFP 封装的器件具有良好的兼容性。
    - 技术支持:Microchip 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    - 问题 1:如何设置外部电阻以获得所需的电流输出?
    - 解决方案:根据所需的输出电流调整外部电阻值。例如,若需要 2 mA 输出,则 REXT 应为 2.5 kΩ。

    - 问题 2:如何确保正确的电压输出?
    - 解决方案:检查所有电源和接地连接,确保 VDD 和 VSS 的电压稳定。

    总结和推荐


    HV57009 是一款功能强大的高压转换器,具备高电压输出、快速数据传输和精准电流控制等优势。其在等离子面板、显示驱动和打印头驱动等领域有着广泛的应用前景。由于其出色的性能和高可靠性,强烈推荐在相关应用中使用 HV57009。

HV57009PG-G参数

参数
时钟频率 -
逻辑功能 Serial to Parallel,Shift Register
高电平输出电流 -
逻辑系列 -
最小工作供电电压 4.5V
元件数量 2
低电平输出电流 -
传播延迟时间 -
电路数量 -
输出类型 漏极开路
最大工作供电电压 5.5V
长*宽*高 20mm*14mm*2.8mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HV57009PG-G厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV57009PG-G数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 寄存器 MICROCHIP TECHNOLOGY HV57009PG-G HV57009PG-G数据手册

HV57009PG-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.258 ¥ 86.8853
25+ $ 9.4939 ¥ 78.9379
66+ $ 8.904 ¥ 73.9939
132+ $ 8.6616 ¥ 70.9295
264+ $ 8.5244 ¥ 69.8064
528+ $ 8.3978 ¥ 68.7696
1056+ $ 8.3978 ¥ 68.7696
库存: 52
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 434.42
