首页  >  产品百科  >  HV53011-E/KVX

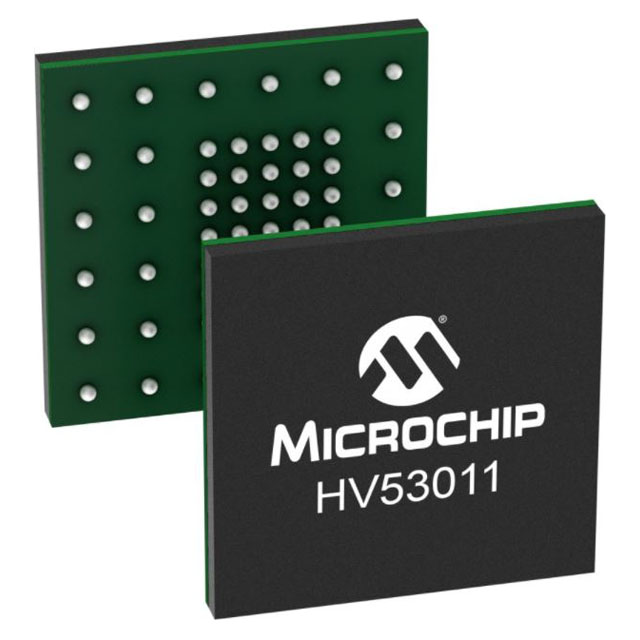

HV53011-E/KVX

产品分类: 寄存器
产品描述: 推挽式 1 6V 7V Serial to Parallel,Shift Register TFBGA-59 贴片安装
供应商型号: 579-HV53011-E/KVX
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 寄存器 HV53011-E/KVX

HV53011-E/KVX概述

    HV53011 高压驱动器产品介绍

    产品简介


    HV53011 是Microchip公司推出的一款高压驱动器,专为表面触觉(Surface Haptic)应用设计。它具备16个推挽输出通道,每个通道能够产生±135V的电压输出,并支持高达24mA的源电流和汲电流。此外,该产品还集成了电流传感器输出功能,能监测充电和放电电流,适用于MEMS驱动器和压电驱动器等领域。

    技术参数


    - 输出通道:16通道推挽输出
    - 输出电压:±135V
    - 最小源电流和汲电流:24mA
    - 最大输出负载:250pF
    - 电流传感器输出:模拟输出,比例因子为3.1V/V
    - 接口:SPI接口,支持四通道锁存2位/通道架构
    - 电源:支持59球8×8mm TFBGA封装
    - 工作温度范围:-40°C到+125°C
    - 绝对最大额定值:高压正电源电压(VPP)为-0.3V到+140V,低压正电源电压(VCC)为-0.3V到+8.0V,逻辑输入电压(SPI接口、LATCHx和SHDN)为-0.3V到VLL+0.3V
    - 热阻抗:θJA—33.7°C/W

    产品特点和优势


    独特功能:
    - 高电压输出能力:支持高达±135V的输出电压,适用于高压应用。
    - 电流传感器集成:提供实时电流监控功能,有助于确保安全操作。
    - 低功耗模式:内置休眠功能,当驱动器不被使用时可降低功耗。
    - 紧凑型封装:采用59球8×8mm TFBGA封装,适合空间受限的应用。
    市场竞争力:
    - 广泛的适用性:广泛应用于MEMS驱动器和压电驱动器,满足不同领域的应用需求。
    - 高性能:高电压输出能力和快速的响应速度使其在各种高压应用场景中表现出色。

    应用案例和使用建议


    典型应用场景:
    - 表面触觉应用:如触摸屏反馈、触觉反馈设备等。
    - MEMS驱动器:如微机电系统驱动。
    - 压电驱动器:如压电喷墨打印机头驱动。
    使用建议:
    - 合理配置电源:由于需要四个高压电源轨(VPP、VPF、VNN、VNF)和三个低压电源轨(VCC、VSS和VLL),在安装时要确保正确的电源配置。
    - 外部控制信号:通过SPI接口和四个数字锁存信号(LATCHA、LATCHB、LATCHC和LATCHD)进行数据传输和状态控制。
    - 热管理:鉴于高功率输出和高温工作环境,需注意良好的散热设计,以避免因过热导致的性能下降或损坏。

    兼容性和支持


    兼容性:
    - 与HV53001配合使用:HV53001是一款辅助集成驱动IC,具有内置电源开关序列控制电路,可以确保正确的电源开启和关闭顺序。
    厂商支持:
    - 技术支持:Microchip提供详细的技术文档、参考设计和客户支持服务,帮助用户更好地理解和应用HV53011。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查电源轨连接,确保正确无误。 |
    | 延迟时间过长 | 调整驱动器的供电条件和负载。 |
    | 电流传感器读数异常 | 检查电流传感器接线和负载,确认是否正确。 |

    总结和推荐


    总结:
    - 主要优点:HV53011具备高电压输出能力、电流传感器集成和低功耗休眠模式,适用于多种高压应用场合。其紧凑型封装和广泛的应用范围使得其在市场上具备较强的竞争力。
    - 可靠性:基于Microchip公司的高质量标准和技术支持,该产品具有很高的可靠性和稳定性。
    推荐:
    - 高度推荐:鉴于HV53011在高压驱动器领域的卓越表现和广泛应用前景,强烈推荐用户在高压驱动器应用中选择HV53011。

HV53011-E/KVX参数

参数
高电平输出电流 -
最大工作供电电压 7V
元件数量 1
传播延迟时间 -
逻辑系列 -
电路数量 -
最小工作供电电压 6V
时钟频率 -
逻辑功能 Serial to Parallel,Shift Register
低电平输出电流 -
输出类型 推挽式
通用封装 TFBGA-59
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

HV53011-E/KVX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

HV53011-E/KVX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 寄存器 MICROCHIP TECHNOLOGY HV53011-E/KVX HV53011-E/KVX数据手册

HV53011-E/KVX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7415 ¥ 99.2157
25+ $ 9.1908 ¥ 77.6623
100+ $ 8.1972 ¥ 69.2663
260+ $ 7.959 ¥ 67.2536
520+ $ 7.9485 ¥ 67.1648
1040+ $ 7.917 ¥ 66.8987
库存: 205
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.21
