MIC2846A-MFYMT-TR

产品分类: LED驱动器
产品描述: 20mA 6 QFN 导线安装,贴片安装 2.5mm*2.5mm*550μm
供应商型号: 576-3477-2-ND
供应商: Digi-Key
标准整包数: 5000

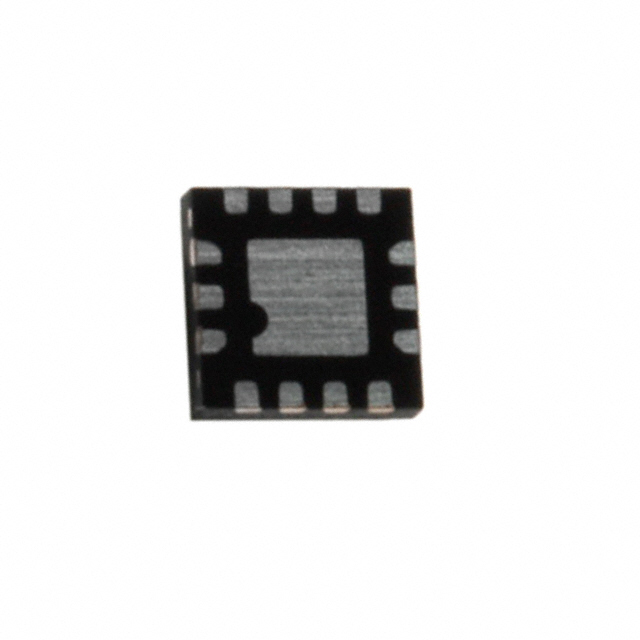

MICROCHIP TECHNOLOGY LED驱动器 MIC2846A-MFYMT-TR

MIC2846A-MFYMT-TR概述


    产品简介




    MIC2846A 是一款高效率六通道线性白光LED(WLED)驱动器,集成了DAM™动态平均匹配技术和双低IQ LDO(低压差稳压器)。这种高性能的芯片设计用于为便携式设备的显示背光和键盘背光供电,例如手机、数字相机、便携媒体播放器等。通过动态平均匹配技术,该芯片能够确保六个LED通道之间电流匹配精度优于±1.5%,从而在生产过程中保证一致性和可靠性。


    技术参数




    产品技术规格

    - 输入电压范围:3.0V 至 5.5V
    - 电流精度:±1.5%
    - 滴漏电压:40mV @ 20mA
    - 功耗限制:内部限流
    - 工作温度范围:-40°C 至 +125°C
    - 封装尺寸:2.5mm x 2.5mm 14针薄型MLF®

    LDO规格

    - 输出电压精度:±2% 至 ±3%
    - 负载调节率:7mV
    - 滴漏电压:150mV @ 150mA
    - 掉电电流:典型值 35µA


    产品特点和优势




    MIC2846A 的关键优势在于其高效率、高精度和动态平均匹配技术。它能够在宽泛的工作电压范围内保持高效的能量转换,同时提供优异的电流调节能力和精准的LED亮度控制。通过单线数字接口,可以灵活地调整亮度,支持49个亮度等级,从而实现接近人眼感知的亮度变化。此外,低IQ的LDO可以在关机状态下将功耗降至极低水平,非常适合便携式设备的需求。


    应用案例和使用建议




    典型应用场景

    - 手机:用于LCD显示屏和键盘背光
    - 数码相机:用于闪光灯驱动
    - 便携式媒体播放器:用于屏幕背光
    - 便携导航设备(如GPS):用于显示器背光

    使用建议

    - 启动过程:在默认模式下,启动后LED将以最高亮度级别(48)点亮,如果需要特定亮度级别,应在启动前通过单线数字接口进行预设。
    - 电源管理:尽量使用陶瓷电容来提高稳定性并减少电磁干扰,特别是在连接LDO输出端时。
    - 散热考虑:尽管采用了高效的设计,仍需关注芯片的温升情况,确保合理布局和散热设计。


    兼容性和支持




    MIC2846A 与标准SMD封装工艺兼容,适用于多种基板材料。厂商提供详尽的技术文档和支持服务,包括产品手册、应用指南和技术咨询服务。用户可以通过Micrel官方网站下载相关资料并获取技术支持。


    常见问题与解决方案




    | 问题描述 | 解决方案 |
    |------------------------|----------------------------------|
    | 启动后LED亮度不正常 | 检查RSET电阻值是否正确设定;重启设备确认设定值有效 |
    | 系统休眠后无法唤醒 | 确认DC引脚是否正确连接;检查电源输入是否稳定 |
    | 长时间运行后发热严重 | 确认散热措施是否到位;检查是否有短路或过载现象 |


    总结和推荐




    综上所述,MIC2846A 以其高效率、精确的电流调节能力和便捷的数字控制接口,在多种便携式设备的应用中展现出强大的竞争优势。其独特的动态平均匹配技术确保了各通道间的一致性,而低IQ LDO则进一步降低了系统功耗。对于需要高效且精准LED驱动的场合,MIC2846A是一款值得推荐的产品。用户在应用过程中应注意合理的电源管理和散热设计,以充分发挥其性能优势。

MIC2846A-MFYMT-TR参数

参数
功率 -
最大输出电压 -
效率 -
调光方式 -
最大输入电压 -
输出电流 20mA
最小输出电压 -
输出数量 6
最小输入电压 -
拓扑 -
长*宽*高 2.5mm*2.5mm*550μm
通用封装 QFN
安装方式 导线安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

MIC2846A-MFYMT-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC2846A-MFYMT-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LED驱动器 MICROCHIP TECHNOLOGY MIC2846A-MFYMT-TR MIC2846A-MFYMT-TR数据手册

MIC2846A-MFYMT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
