首页  >  产品百科  >  MIC4833YML-TR

MIC4833YML-TR

产品分类: LED驱动器
产品描述: No MLF-12 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: 576-3304-2-ND
供应商: Digi-Key
标准整包数: 5000

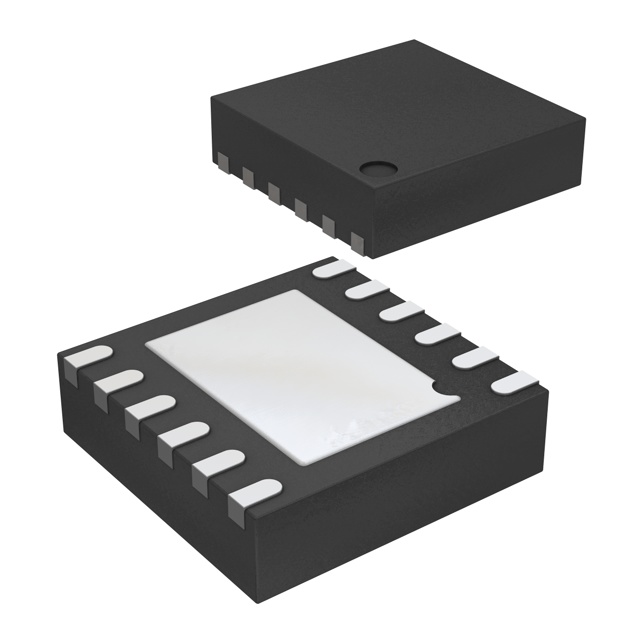

MICROCHIP TECHNOLOGY LED驱动器 MIC4833YML-TR

MIC4833YML-TR概述

    MIC4833低噪声双220Vpp电致发光(EL)驱动器技术手册

    产品简介


    MIC4833是一款用于背光应用的低噪声双电致发光(EL)面板驱动器。此芯片能够将输入的低压直流电转换为高压直流电,然后通过H桥电路交替在EL面板上施加高电压,从而实现EL面板的驱动。MIC4833集成内部波形整形电路,可有效减少EL面板产生的可闻噪声。通过控制PWM信号,用户可以调节两块EL面板的亮度。

    技术参数


    - 输入电压范围: 2.3V至5.8V(1节锂离子电池和2至3节碱性/镍镉/镍氢电池)
    - 输出电压峰值-峰值: 220Vpp
    - 电源电流: 典型值152μA
    - 关断电流: 典型值0.1μA
    - 输入输出频率: 开关频率:35kHz到350kHz;EL频率:100Hz到1500Hz
    - 工作温度范围: -40°C至+125°C
    - 封装类型: 12引脚3mmx3mm MLF®封装

    产品特点和优势


    - 多功能驱动能力: 支持两个EL面板,每块面积可达4平方英寸,支持独立输入控制。
    - 噪声管理: 内置波形整形电路,降低可闻噪声。
    - 灵活性: 输出电压斜率可调,开关频率和EL频率独立可调,以优化效率和亮度。
    - 小型化设计: 仅需一个电感器即可为两块EL面板供电,减少了外部组件的数量。
    - 高集成度: 采用MLF®小尺寸封装,非常适合便携式设备。

    应用案例和使用建议


    应用实例:
    - 移动电话、MP3播放器/便携式媒体播放器(PMP)、时钟/手表、遥控器、无绳电话、GPS设备、掌上电脑(PDAs)
    使用建议:
    1. 选择合适的电感器: 推荐使用220μH的电感器,如TDK的VLS4012T-221M型号,既可保证效率又可满足电流要求。
    2. 优化PWM信号: 使用500Hz至50kHz之间的PWM信号进行亮度调节,确保EL频率不低于100Hz以避免闪烁。
    3. 匹配电容器: 推荐使用低等效串联电阻(ESR)的陶瓷电容器(例如,C0G/NPO电介质电容器),以减小输出纹波并提高效率。
    4. 布局注意事项: 在PCB设计时,确保敏感引脚(如VDD和GND)之间的布线短而直接,减少寄生电容和电感,以保持稳定性和电磁兼容性。

    兼容性和支持


    - 兼容性: 与各种1节锂离子电池和2至3节碱性/镍镉/镍氢电池兼容。
    - 支持服务: Micrel提供全面的技术支持和维护,客户可通过官方网站获取更多信息和技术支持。

    常见问题与解决方案


    - 问题1: 设备无法启动。解决方案: 检查输入电压是否在指定范围内(2.3V至5.8V),确保所有连接正确无误。
    - 问题2: 输出电压不稳。解决方案: 确认所使用的电感器和电容器参数符合推荐规格,检查是否有干扰因素影响输出稳定性。
    - 问题3: 输出电流不足。解决方案: 调整外接电阻值(RSW和REL),以优化开关频率和EL频率。

    总结和推荐


    综合评价:
    - 主要优点: 高集成度、低噪声、良好的调节能力和广泛的适用性使其成为众多应用的理想选择。
    - 推荐使用: 鉴于其出色的性能和灵活的应用性,强烈推荐在背光应用中使用MIC4833电致发光驱动器。该产品不仅具有优秀的电气性能,还具有高可靠性和易用性,非常适合便携式设备的设计需求。

MIC4833YML-TR参数

参数
输出数量 -
最大输出电压 -
最小输入电压 -
最小输出电压 -
功率 -
最大输入电压 -
效率 -
调光方式 No
输出电流 -
拓扑 -
长*宽*高 3mm*3mm*850μm
通用封装 MLF-12
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

MIC4833YML-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MIC4833YML-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LED驱动器 MICROCHIP TECHNOLOGY MIC4833YML-TR MIC4833YML-TR数据手册

MIC4833YML-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 2.184 ¥ 18.2773
库存: 0
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
