APA600-FG676

产品描述: 126Kbit 2.3V 2.7V BGA 贴片安装
供应商型号: 494-APA600-FG676
供应商: Mouser
标准整包数: 1

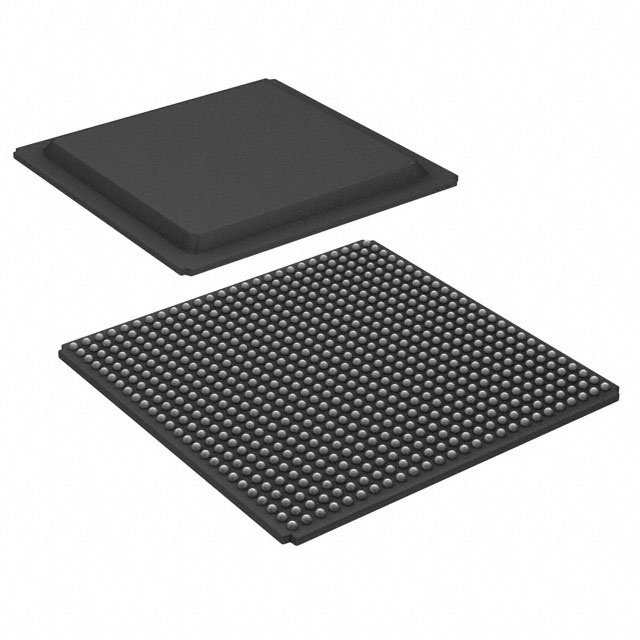

MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) APA600-FG676

APA600-FG676概述

    ProASICPLUS Flash Family FPGAs:高性能闪存可编程逻辑器件技术手册

    1. 产品简介


    ProASICPLUS Flash Family FPGAs(现场可编程门阵列)是Actel公司推出的第二代非易失性闪存技术的高性能可编程逻辑器件。它们结合了ASIC的高密度优势和FPGA的灵活性,为网络、通信、计算和航空航天等领域的应用提供了高可靠性、低功耗及高性能解决方案。

    2. 技术参数


    ProASICPLUS Flash Family FPGAs 的关键技术规格如下:
    | 设备 | 最大系统门数 | 翻译器 | 嵌入式RAM位数(k=1,024位) | 嵌入式RAM块(256x9) | LVPECL对 | PLL | 全局网络 | 最大时钟 | 用户I/O |

    | APA075 | 75,000 | 3,072 | 27k | 12 | 2 | 2 | 4 | 24 | 158 |
    | APA150 | 150,000 | 6,144 | 36k | 16 | 2 | 2 | 4 | 32 | 242 |
    | APA300 | 300,000 | 8,192 | 72k | 32 | 2 | 2 | 4 | 32 | 290 |
    | APA450 | 450,000 | 12,288 | 108k | 48 | 2 | 2 | 4 | 48 | 344 |
    | APA600 | 600,000 | 21,504 | 126k | 56 | 2 | 2 | 4 | 56 | 454 |
    | APA750 | 750,000 | 32,768 | 144k | 64 | 2 | 2 | 4 | 64 | 562 |
    | APA1000 | 1,000,000 | 56,320 | 198k | 88 | 2 | 2 | 4 | 88 | 712 |

    3. 产品特点和优势


    - 高容量:ProASICPLUS Flash FPGAs提供高达100万系统门的高容量,适合复杂的设计需求。
    - 安全编程:采用行业领先的FlashLock®安全密钥,确保设计的安全性。
    - 低功耗:低阻抗闪存开关和分段层次化路由结构有助于降低功耗。
    - 高性能路由层次:提供超快本地和长线网络,以及高性能、低偏差、可拆分全局网络。
    - 重新编程能力:支持现场可编程(ISP)并通过JTAG端口实现,适用于未来的迭代和现场升级。
    - 现场启动(LAPU):支持Level 0,简化系统组件初始化,无需外部引导PROM。
    - 灵活的I/O配置:支持双向全局I/O,符合PCI规范修订版2.2。

    4. 应用案例和使用建议


    ProASICPLUS Flash FPGAs 在以下场景中有广泛应用:
    - 通信:通过高性能路由结构支持高速数据传输。
    - 计算机:嵌入式RAM和FIFO配置适用于缓存和数据处理。
    - 航空航天:利用军事级温度范围和高可靠性的特性。
    使用建议:
    - 在高速数据传输场景下,建议使用多个PLL和LVPECL对以提高数据稳定性和传输速度。
    - 在低功耗设计中,优先使用低阻抗闪存开关和分段层次化路由结构。

    5. 兼容性和支持


    ProASICPLUS Flash FPGAs 可兼容多种封装类型,如TQFP、PQFP、PBGA、FBGA、CQFP、CCGA 和 LGA。同时,Actel公司提供全面的技术支持和维护服务,包括在线文档、社区支持和专业咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动缓慢 | 检查是否有足够的全局网络和PLL配置。 |
    | 数据传输不稳定 | 增加LVPECL对数量,优化PLL配置。 |
    | 配置失败 | 检查ISP编程连接,确保所有步骤正确无误。 |

    7. 总结和推荐


    综上所述,ProASICPLUS Flash Family FPGAs以其高容量、高性能、低功耗和出色的系统稳定性成为各种复杂设计的理想选择。无论是在通信、计算机还是航空航天领域,ProASICPLUS都是性价比高的解决方案。强烈推荐给需要高可靠性和高性能的工程师和设计师们。

APA600-FG676参数

参数
LAB/CLB数量 -
逻辑元件数量 -
最大工作供电电压 2.7V
最小工作供电电压 2.3V
总RAM位数 126Kbit
通用封装 BGA
安装方式 贴片安装
包装方式 托盘

APA600-FG676厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

APA600-FG676数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) MICROCHIP TECHNOLOGY APA600-FG676 APA600-FG676数据手册

APA600-FG676封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1011.3336 ¥ 8545.7689
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
