APA300-FGG144I

产品描述: 72Kbit 300000 2.3V 2.7V BGA 贴片安装
供应商型号: TOM-APA300-FGG144I
供应商: 海外现货
标准整包数: 160

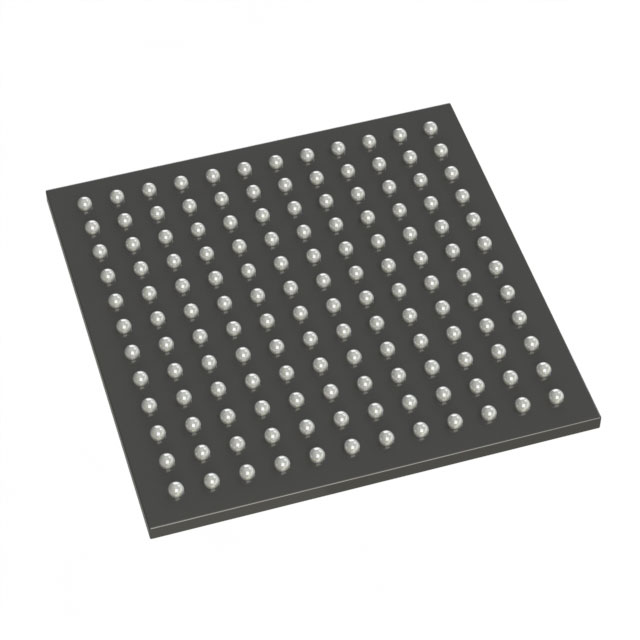

MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) APA300-FGG144I

APA300-FGG144I概述

    ProASICPLUS Flash Family FPGAs: Comprehensive Overview

    1. 产品简介


    ProASICPLUS Flash Family FPGAs 是由Actel公司开发的第二代闪存FPGA系列。这些FPGA集成了ASIC的优势与可编程设备的灵活性,通过非易失性闪存技术为工程师提供了创建高密度系统的可能。ProASICPLUS FPGA适用于多种高性能塑料封装,广泛应用于网络、通信、计算和航空电子市场。

    2. 技术参数


    ProASICPLUS FPGA具备多种型号,包括APA075、APA150、APA300、APA450、APA600、APA750和APA1000。每个型号的技术参数如下:
    - 系统门数:从75,000到1,000,000不等。
    - 嵌入式SRAM位数:从27 Kbit到198 Kbit。
    - 用户I/O:从158个到712个。
    - PLL数量:每个型号均配备两个PLL。
    - 全球网络:四个。
    - 最大时钟:从24到88个不等。
    - LVPECL对:每个型号均配备两对。
    - 支持的温度范围:商业级(0°C至+70°C)、工业级(-40°C至+85°C)和军事级(-55°C至+125°C)。

    3. 产品特点和优势


    - 高容量:系统门数高达1,000,000,提供了极大的灵活性。
    - 可重编程的闪存技术:无需配置设备,降低了系统的复杂度和成本。
    - 高性能路由架构:包含局部网络、长线网络和全局网络,确保了高速度和低延迟。
    - 安全性:拥有行业领先的FlashLock安全密钥,确保设计的安全性。
    - 低功耗:通过小而高效的逻辑单元和分段分层路由结构实现了低功耗。

    4. 应用案例和使用建议


    - PCI接口支持:ProASICPLUS FPGA可以支持3.3V、32位PCI,最高频率可达50 MHz。
    - 内存支持:提供多达198 Kbits的双端口SRAM,可配置为同步或异步操作。
    - 现场编程:可通过JTAG端口进行现场编程,提高了灵活性和便利性。
    - 模拟设计:利用FlashLock密钥和现场编程能力,可以在不修改硬件的情况下进行系统升级和迭代。

    5. 兼容性和支持


    - 兼容性:ProASICPLUS FPGA与各种标准前端工具兼容,例如ISE和Synopsys工具,简化了设计流程。
    - 支持服务:Actel提供了一系列支持服务,包括详细的文档、在线技术支持和定制化服务,帮助客户快速部署和使用产品。

    6. 常见问题与解决方案


    - 问题1:如何配置LVPECL输入?
    解决方案:参考数据手册的第2章详细说明,可以通过软件工具配置LVPECL输入。
    - 问题2:如何处理系统初始化时的电源波动?
    解决方案:利用ProASICPLUS的LAPU特性,在电源波动期间保持配置不变,避免重新加载。

    7. 总结和推荐


    ProASICPLUS FPGA以其高集成度、高性能和低功耗等特点,在多个领域中表现出色。它特别适合需要高性能和灵活配置的应用场合,如网络通信和计算等领域。Actel公司提供了全面的支持服务和丰富的文档资源,使得该产品在设计和使用过程中具有很高的便捷性和可靠性。综上所述,强烈推荐ProASICPLUS FPGA用于需要高性能、灵活性和可靠性的设计项目。

APA300-FGG144I参数

参数
逻辑元件数量 300000
最大工作供电电压 2.7V
最小工作供电电压 2.3V
总RAM位数 72Kbit
LAB/CLB数量 -
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

APA300-FGG144I厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

APA300-FGG144I数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) MICROCHIP TECHNOLOGY APA300-FGG144I APA300-FGG144I数据手册

APA300-FGG144I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ $ 422.5392 ¥ 3578.907
库存: 12
起订量: 160 增量: 160
交货地:
最小起订量为:160
合计: ¥ 0
