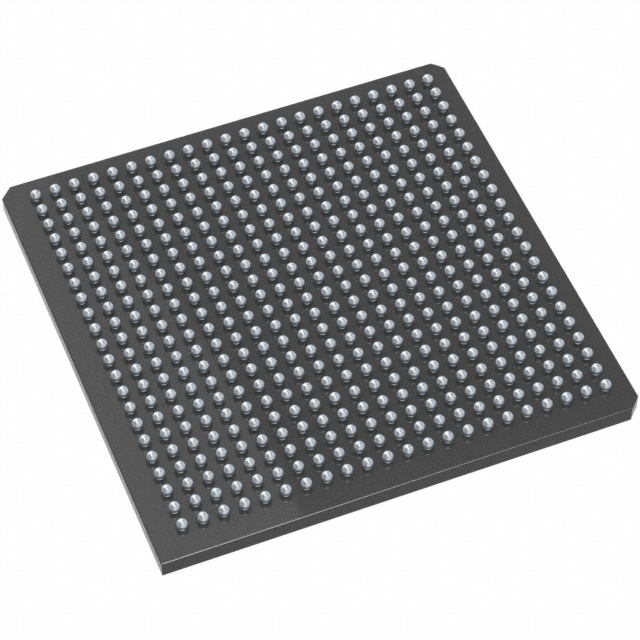

M2GL010TS-1FGG484I

产品描述: 912Kbit 12084 1.14V 2.625V BGA 贴片安装
供应商型号: D-M2GL010TS-1FGG484I
供应商: Future
标准整包数: 60
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) M2GL010TS-1FGG484I

M2GL010TS-1FGG484I概述

    # IGLOO2 FPGAs: Comprehensive Overview

    1. 产品简介


    基本介绍
    Microsemi 的 IGLOO2 FPGA 系列是业界最低功耗、最高可靠性和最安全的可编程逻辑解决方案。IGLOO2 架构整合了第四代闪存型 FPGA 布局技术与高性能通信接口,通过提供高达 3.6 倍的逻辑门密度和双倍性能来实现先进的逻辑功能。每个 LUT(查找表)具有 4 输入,且配备进位链,以确保高效处理数字信号,并支持多种嵌入式内存选项和数学块,广泛应用于数字信号处理(DSP)。此外,高速串行接口支持 PCI Express(PCIe)、XAUI/XGMII 扩展以及原生 SERDES 通信,而 DDR2/DDR3 内存控制器则提供了高速内存接口。
    主要功能
    - 强大的逻辑门密度和高性能设计架构
    - 高速串行通信接口支持 PCIe、XAUI 和 SERDES
    - 集成内存:包括大容量 SRAM、微 SRAM 和嵌入式非易失性存储器(eNVM)
    - 数字信号处理能力,包含多个 18×18 MACC 模块
    - 安全特性:加密用户密钥、防篡改和零化机制
    应用领域
    IGLOO2 FPGA 广泛适用于嵌入式系统、工业控制、通信设备、汽车电子等领域,具体涉及:
    - 车载娱乐系统和车载网络通信
    - 工业自动化中的实时信号处理
    - 数据中心和网络设备的高性能通信接口

    2. 技术参数


    以下是 IGLOO2 FPGA 的主要技术规格和技术性能:
    核心参数
    - 逻辑资源: 最高逻辑单元可达 146,124(基于 4 输入 LUT+进位链)。
    - SRAM 支持:
    - 大容量 SRAM(LSRAM):最大 236 块,每块为 18 Kbit。
    - 微 SRAM(uSRAM):最多 240 块,每块为 1 Kbit。
    - 嵌入式存储器: 配备 64 KB 嵌入式 SRAM(eSRAM),以及多达 512 KB 的嵌入式非易失性存储器(eNVM)。
    高速接口
    - 高速 SERDES 通道:最多 16 个,支持高达 5 Gbps。
    - PCIe 接口:支持 x1 至 x16 配置,符合 PCIe Gen 2.0 规范。
    - DDRx 控制器:支持 DDR2/DDR3,最大时钟频率 333 MHz,可选 SECDED(单错误纠正双错误检测)。
    电气特性
    - 工作电压范围:1.2V 核电压,支持多种 I/O 标准(LVTTL/LVCMOS、DDR、LVDS 等)。
    - 工作温度范围:商业级(0°C~+85°C),工业级(-40°C~+100°C)。
    工作环境
    - 单事件扰动(SEU)免疫,零 FIT FPGA 配置单元。
    - 最大功率:每 SERDES 芯片最低仅需 13 mW/Gbps。

    3. 产品特点和优势


    独特功能
    - 提供业界最低的静态和动态功耗,适合低功耗设计。
    - 安全特性显著,支持硬件防火墙、加密用户密钥、随机数生成器和防篡改功能。
    - 丰富的高速接口支持,满足现代通信需求。
    市场竞争力
    IGLOO2 FPGA 的高性价比、灵活性和低功耗特性使其成为替代传统 FPGA 或 CPLD 的理想选择。其嵌入式存储和高速接口使其在复杂的嵌入式计算任务中脱颖而出,同时还能满足低功耗和高可靠性要求。

    4. 应用案例和使用建议


    典型应用案例
    1. 车载信息娱乐系统: 利用 IGLOO2 的高速 PCIe 接口连接车载显示器和音频模块,实现高带宽数据传输。
    2. 工业物联网网关: 使用嵌入式高速 DDR 控制器和多端口 SRAM 进行数据缓冲和实时处理。
    使用建议
    - 在设计中优先利用嵌入式 eSRAM 和 eNVM 存储,减少外部存储芯片的需求。
    - 结合硬件加密功能保护关键数据传输和存储的安全性。

    5. 兼容性和支持


    IGLOO2 FPGA 提供广泛的兼容性,与多种主流 DRAM 和存储器接口标准兼容,例如 DDR2、DDR3 和 LPDDR。厂商提供详细的设计文档和支持工具,包括器件数据手册和全面的技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功耗过高 | 检查电源配置,确保关闭未使用模块,启用低功耗模式。 |
    | 高速接口不稳定 | 检查时钟源设置,增加阻抗匹配,降低信号干扰。 |

    7. 总结和推荐


    综合评估
    IGLOO2 FPGA 系列凭借其强大的逻辑门密度、丰富的内存资源、高速接口和高可靠性,在现代嵌入式系统中表现出色。其低功耗特性尤其适合对功耗敏感的应用场景,如工业自动化和汽车电子。同时,硬件安全特性使其在数据传输中显得尤为重要。
    推荐结论
    IGLOO2 FPGA 是一款极具竞争力的产品,特别适合需要高性能、低功耗和高安全性的复杂系统设计。强烈推荐给需要在低功耗和多功能间平衡的用户。

M2GL010TS-1FGG484I参数

参数
总RAM位数 912Kbit
LAB/CLB数量 -
逻辑元件数量 12084
最大工作供电电压 2.625V
最小工作供电电压 1.14V
通用封装 BGA
安装方式 贴片安装
包装方式 托盘

M2GL010TS-1FGG484I厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

M2GL010TS-1FGG484I数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) MICROCHIP TECHNOLOGY M2GL010TS-1FGG484I M2GL010TS-1FGG484I数据手册

M2GL010TS-1FGG484I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 59.7425 ¥ 517.9935
库存: 0
起订量: 60 增量: 60
交货地:
最小起订量为:60
合计: ¥ 0
