AT25128T2-10TI-2.7

产品描述: 128Kbit 16Kx8 2.7V EEPROM,Non-Volatile 5.5V 3MHz 200ns SPI 200Year TSSOP-20 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT25128T2-10TI-2.7

AT25128T2-10TI-2.7概述

    # AT25128/256 EEPROM 技术手册解析

    1. 产品简介


    产品类型
    AT25128/256 是一种串行电可擦除可编程只读存储器(Serial EEPROM),提供128K(16,384 x 8位)和256K(32,768 x 8位)两种容量选择。
    主要功能
    该产品通过串行外设接口(SPI)兼容模式操作,支持SPI模式0(0,0)和模式3(1,1)。其支持低电压、标准电压操作,并具有以下关键特性:
    - 页写入模式和字节写入操作;
    - 块写保护功能,可选择保护1/4、1/2或整个阵列;
    - 自动定时写入周期(典型值为5毫秒);
    - 高可靠性:耐久性可达10万次写入循环,数据保留超过200年,ESD保护超过4000V。
    应用领域
    AT25128/256 广泛应用于工业和商业领域,特别适合需要低功耗和低电压操作的场景,如消费电子产品、通信设备、自动化控制等领域。

    2. 技术参数


    工作条件
    - 供电电压范围:5V(4.5V~5.5V)、2.7V(2.7V~5.5V)、1.8V(1.8V~3.6V)。
    - 最大时钟频率:3MHz。
    - 数据传输速率:最高可达3000kHz。
    性能参数
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 写入时间 | 5 10 | ms |
    | 耐久性 100,000 | 次 |
    | 数据保留 >200 | 年 |
    | ES耐受电压 >4000 | V |
    环境要求
    - 工作温度范围:-55°C 至 +125°C。
    - 存储温度范围:-65°C 至 +150°C。

    3. 产品特点和优势


    独特功能
    - 支持多种供电电压,适应不同应用场景需求。
    - 配备硬件和软件双重写保护机制,确保数据安全。
    - 提供多种封装形式,如PDIP、SOIC、TSSOP和dBGA,满足不同设计需求。
    市场竞争力
    - 高可靠性,经久耐用;
    - 宽广的工作温度范围,适合极端环境;
    - 多样化封装选择,便于集成设计。

    4. 应用案例和使用建议


    应用案例
    AT25128/256常用于需要快速数据存取的场景,例如:
    - 汽车电子系统中存储配置信息;
    - 医疗设备的数据记录;
    - 物联网设备的固件更新。
    使用建议
    - 在选择电压时需考虑具体应用场景,避免因电压不匹配导致损坏;
    - 在进行批量写入时应注意地址溢出问题,防止数据覆盖;
    - 使用块写保护功能对敏感区域进行保护,增强数据安全性。

    5. 兼容性和支持


    兼容性
    AT25128/256完全兼容主流微控制器的SPI接口,可直接连接到8051、PIC、AVR等多种芯片上,无需额外适配电路。
    支持服务
    Atmel公司提供全面的技术支持,包括在线文档、电话咨询及现场培训等,帮助用户快速掌握产品特性并解决问题。

    6. 常见问题与解决方案


    问题1:设备无法正常工作
    - 可能原因:供电电压不符合要求。
    - 解决方法:检查电源供应是否稳定,并确认输入电压处于规定范围内。
    问题2:数据丢失
    - 可能原因:未正确启用写保护功能。
    - 解决方法:检查WP引脚状态,确保其处于高电平;若仍无效,则尝试禁用WPEN位。
    问题3:写入速度慢
    - 可能原因:时钟频率设置过低。
    - 解决方法:适当提高SCK信号频率至推荐值。

    7. 总结和推荐


    综合评估
    AT25128/256是一款高性能、多功能的串行EEPROM存储器,凭借其优异的可靠性和广泛的适用性,在众多领域展现出强大的竞争力。无论是工业还是消费级应用,它都能提供卓越的支持和服务。
    推荐结论
    强烈推荐使用AT25128/256作为关键数据存储解决方案,尤其对于那些对稳定性要求极高的场合来说,这款产品无疑是最佳选择之一。

AT25128T2-10TI-2.7参数

参数
最大访问时间 200ns
输出使能访问时间 -
存储器类型 EEPROM,Non-Volatile
最大工作供电电压 5.5V
数据保留时长 200Year
组织 16Kx8
接口类型 SPI
最小工作供电电压 2.7V
存储容量 128Kbit
编程电压 -
最大时钟频率 3MHz

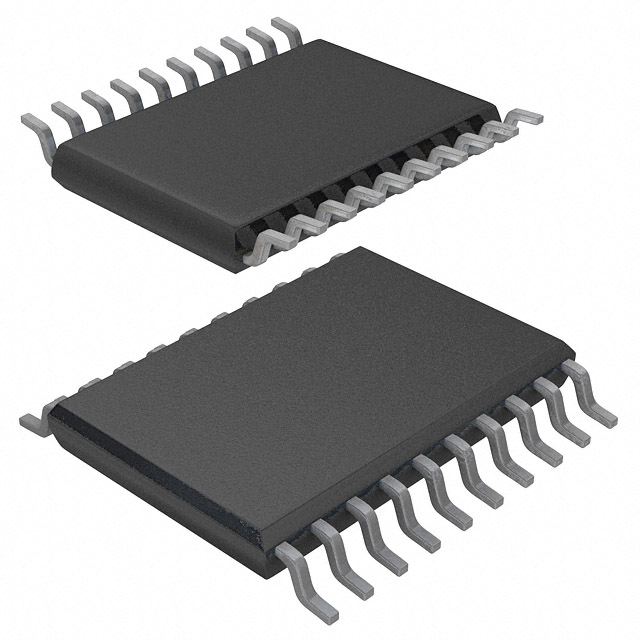

通用封装 TSSOP-20
安装方式 贴片安装
零件状态 停产
包装方式 管装

AT25128T2-10TI-2.7厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT25128T2-10TI-2.7数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT25128T2-10TI-2.7 AT25128T2-10TI-2.7数据手册
