24C00T-E/MNY

产品描述: 128b(16 x 8) 4.5V~5.5V 16x8 4.5V EEPROM,Non-Volatile 5.5V 100KHz 3.5μs I2C 200Year DFN 贴片安装,黏合安装 2mm*3mm*730μm
供应商型号: Q-24C00T-E/MNY
供应商: 期货订购
标准整包数: 3300

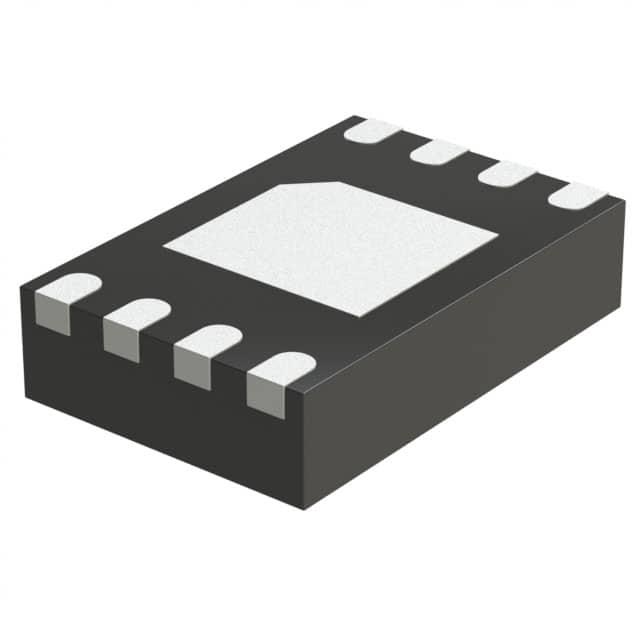

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24C00T-E/MNY

24C00T-E/MNY概述


    产品简介


    Microchip Technology Inc. 的24AA00/24LC00/24C00(统称为24XX00)是一款128位电可擦除可编程只读存储器(EEPROM),采用2线串行接口。这些器件适用于需要少量EEPROM来存储校准值、ID号或生产信息等情况。它们的工作电压范围从1.8V到5.5V,提供多种封装选择,包括8引脚PDIP、SOIC、TSSOP,以及5引脚SOT-23等。

    技术参数


    主要技术规格
    - 工作电压范围:
    - 24AA00:1.8V至5.5V
    - 24LC00:2.5V至5.5V
    - 24C00:4.5V至5.5V(工业级),4.5V至5.5V(汽车级)
    - 低功耗CMOS技术:
    - 读电流:500 μA(典型值)
    - 待机电流:100 nA(典型值)
    - 2线串行接口,兼容I2C
    - 支持时钟频率:100 kHz 和 400 kHz
    - 页面写入时间:3 ms(典型值)
    - 自定时擦除/写入周期
    - 数据保持时间:>200年
    - 写入/擦除耐久性:>1百万次
    - ESD保护:>4000V
    - 工作温度范围:
    - 工业级:-40°C至+85°C
    - 汽车型:-40°C至+125°C

    产品特点和优势


    24XX00系列EEPROM具备多个独特的功能和优势,使其在多种应用中脱颖而出。首先,其低功耗特性使得其可以在电池供电的应用中发挥出色表现。其次,支持宽电压范围和广泛的温度范围使这些器件适合在各种环境条件下稳定运行。最后,高数据保持时间和耐久性确保了长期的数据可靠性。

    应用案例和使用建议


    这些EEPROM通常用于微控制器系统中,以存储少量但关键的数据。例如,在传感器节点应用中,它们可以用来存储传感器的校准系数;在汽车电子中,它们可以用来存储车辆的配置信息。
    使用建议
    - 在使用这些EEPROM之前,请确保外部总线(如I2C)上的上拉电阻符合规范要求。
    - 鉴于高耐久性和长数据保持时间,建议定期执行数据检查以确认数据完整性。
    - 对于高噪声环境,应确保使用Schmitt触发器输入以抑制噪声干扰。

    兼容性和支持


    这些器件通过I2C接口与各类微控制器和其他设备兼容。Microchip提供了详尽的技术支持文档,包括详细的产品数据手册、应用笔记和技术支持服务,帮助用户轻松进行设计和调试。

    常见问题与解决方案


    1. Q: 数据在读取时出现错误
    - A: 检查是否已正确连接上拉电阻。此外,确保电源电压符合器件的要求,特别是在低电压操作时。
    2. Q: EEPROM无法正常写入数据
    - A: 确认电源电压在器件的操作范围内。如果电压不足,将导致内部逻辑无法正常工作。

    总结和推荐


    综上所述,24XX00系列EEPROM凭借其出色的电气特性、广泛的适用范围以及耐用的数据存储能力,在多种应用场合下表现出色。鉴于其低功耗、高耐久性和易于集成的特点,强烈推荐在需要小容量数据存储的应用中选用这些器件。

24C00T-E/MNY参数

参数
最大访问时间 3.5μs
输出使能访问时间 -
接口类型 I2C
组织 16x8
编程电压 4.5V~5.5V
最小工作供电电压 4.5V
存储容量 128b(16 x 8)
存储器类型 EEPROM,Non-Volatile
数据保留时长 200Year
最大时钟频率 100KHz
最大工作供电电压 5.5V
长*宽*高 2mm*3mm*730μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

24C00T-E/MNY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24C00T-E/MNY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24C00T-E/MNY 24C00T-E/MNY数据手册

24C00T-E/MNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ ¥ 3.825
6600+ ¥ 3.6
9900+ ¥ 3.375
库存: 105600
起订量: 3300 增量: 0
交货地:
最小起订量为:3300
合计: ¥ 12622.5
