24LC00-I/ST

产品描述: Microchip EEPROM存储器, 128Bit, I2C串行2线接口, TSSOP封装, 8引脚, 表面贴装
供应商型号: 24LC00-I/ST
供应商: 国内现货
标准整包数: 10000

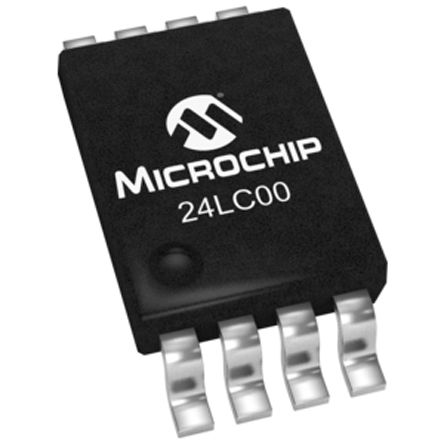

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24LC00-I/ST

24LC00-I/ST概述

    24AA00/24LC00/24C00 128-Bit I²C Bus Serial EEPROM 技术手册

    1. 产品简介


    Microchip Technology Inc. 的 24AA00/24LC00/24C00(简称 24XX00)是一款 128 位电可擦除可编程只读存储器(EEPROM),组织形式为 16 x 8,采用两线串行接口。该系列产品专为需要少量EEPROM的应用设计,如校准值、ID编号或生产信息的存储等。其主要版本包括 24AA00(1.8V 到 5.5V 供电)、24LC00(2.5V 到 5.5V 供电)和 24C00(4.5V 到 5.5V 供电)。封装类型包括 8 引脚 PDIP、SOIC、TSSOP 和 DFN/TDFN,以及 5 引脚 SOT-23。

    2. 技术参数


    电气特性
    | 参数 | 最小值 | 最大值 | 单位 | 条件 |

    | VCC 电压范围 | 1.8 | 5.5 | V | 工业级(-40°C 至 +85°C) |
    | 站态电流 | 1 | - | µA | VCC=5.5V时 |
    | 读取电流 | - | 1 | mA | VCC=5.5V时 |
    | 写入电流 | - | 2 | mA | VCC=5.5V时,时钟频率400kHz |
    | 存储温度 | -65 | 150 | °C
    | 高电平输入电压 | 0.7 | VCC | V
    | 低电平输入电压 | - | 0.3 | VCC
    | 高电平输出电压 | - | 0.4 | V | IOL=3mA, VCC=4.5V |
    | 低电平输出电压 | - | 0.4 | V | IOL=2.1mA, VCC=2.5V |
    时序特性
    | 参数 | 最小值 | 最大值 | 单位 | 条件 |

    | 时钟频率 | - | 100 | kHz | 4.5V <= Vcc <= 5.5V |
    | 时钟高电平时间 | 4000 | - | ns | 4.5V <= Vcc <= 5.5V |
    | 时钟低电平时间 | 4700 | - | ns | 4.5V <= Vcc <= 5.5V |
    | 数据建立时间 | 250 | - | ns | 4.5V <= Vcc <= 5.5V |
    | 写入周期时间 | - | 4 | ms

    3. 产品特点和优势


    - 低功耗:在读取和站态模式下电流消耗非常低。
    - 宽电压范围:支持 1.8V 到 5.5V 的工作电压,适用于不同应用场景。
    - 噪声抑制:集成 Schmitt 触发器输入端,有效抑制噪声。
    - 耐久性:超过 100 万次擦写循环,数据保留时间超过 200 年。
    - 多种封装:提供多种封装选项以适应不同的设计需求。
    - 兼容性好:符合 I²C 标准,易于与其他系统集成。

    4. 应用案例和使用建议


    - 校准值存储:适用于工业设备中存储各种校准参数,确保设备运行的准确性。
    - ID编号存储:存储设备唯一的ID编号,便于设备管理和识别。
    - 生产信息记录:记录生产过程中的重要数据,方便后期追溯和管理。
    使用建议:
    - 在进行写入操作时,务必确保VCC电压高于指定阈值,以避免数据丢失。
    - 由于内部存在地址指针,建议在连续读取多个数据字节时,使用顺序读取模式,减少额外的操作。

    5. 兼容性和支持


    该产品完全兼容 I²C 协议,可以与各种主控芯片无缝对接。Microchip 提供详尽的技术文档和完善的售后服务,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    Q1:在写入过程中,如何判断写入完成?
    A1: 可以通过发送停止条件后的确认应答来判断写入是否完成。如果设备忙于写入操作,则不会返回确认应答,直到写入完成后才会返回确认应答。
    Q2:数据传输时钟频率能否调到 1MHz?
    A2: 不建议将时钟频率设置为 1MHz,因为手册规定最大频率为 400kHz。过高的时钟频率可能导致数据传输错误。

    7. 总结和推荐


    24AA00/24LC00/24C00 是一款具备高性能、低功耗且高度可靠的EEPROM,特别适合于需要少量存储的应用场合。其广泛的应用领域和优异的性能使其在市场上具有较高的竞争力。总体而言,强烈推荐使用此款EEPROM用于各类工业控制系统及嵌入式应用中。

24LC00-I/ST参数

参数
最小工作供电电压 2.5V
最大工作供电电压 5.5V
编程电压 2.5V~5.5V
最大时钟频率 400KHz
最大访问时间 3.5μs
接口类型 I2C
存储器类型 EEPROM,Non-Volatile
存储容量 128b(16 x 8)
数据保留时长 200Year
输出使能访问时间 -
组织 16x8
长*宽*高 3mm*4.4mm*1mm
通用封装 TSSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

24LC00-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24LC00-I/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24LC00-I/ST 24LC00-I/ST数据手册

24LC00-I/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 2.5312
20000+ ¥ 2.4864
30000+ ¥ 2.464
库存: 20000
起订量: 10000 增量: 100
交货地:
最小起订量为:10000
合计: ¥ 25312
