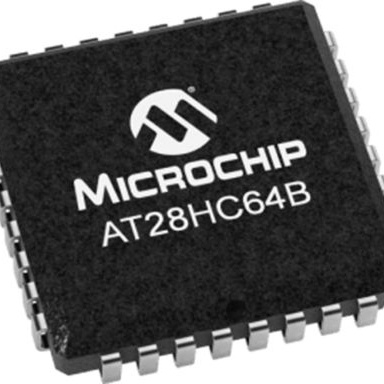

AT28HC64B-12JU

产品描述: Microchip 并行EEPROM, 64Kbit, 并行接口, PLCC封装, 32引脚, 表面贴装
供应商型号: AT28HC64B-12JU
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT28HC64B-12JU

AT28HC64B-12JU概述


    产品简介


    AT28HC64B 是一款高性能的电可擦除可编程只读存储器(EEPROM)。它拥有 64K 的存储空间,组织形式为 8,192 字 × 8 位。该器件采用 Atmel 先进的非易失性 CMOS 技术制造,提供高达 55 纳秒的访问速度,功耗仅为 220 毫瓦。当器件未选中时,CMOS 待机电流小于 100 微安。

    技术参数


    - 读取访问时间:70 纳秒
    - 自动页写入操作:内置地址和数据缓存,支持 64 字节
    - 写入周期时间:
    - 标准模式:10 毫秒最大值
    - 选项模式:2 毫秒最大值(参考 AT28HC64BF 数据表)
    - 字节写入操作:1 到 64 字节
    - 低功耗:
    - 活动电流:40 毫安
    - CMOS 待机电流:100 微安
    - 硬件和软件数据保护
    - 数据轮询和翻转位:用于写入完成检测
    - 高可靠性 CMOS 技术:
    - 耐久性:10 万次循环
    - 数据保持:10 年
    - 单电源供电:5 V ±10%
    - CMOS 和 TTL 兼容输入输出
    - 工业温度范围
    - 绿色包装(铅/卤素自由)

    产品特点和优势


    1. 高速访问:访问时间为 70 纳秒,适用于需要快速读取的应用。
    2. 自动页写入:内部地址和数据缓存,提升写入效率。
    3. 低功耗:活动电流为 40 毫安,待机电流为 100 微安。
    4. 高可靠性:耐久性达 10 万次循环,数据保持长达 10 年。
    5. 多级数据保护:提供硬件和软件数据保护机制。
    6. 兼容性强:CMOS 和 TTL 输入输出兼容,适合多种系统设计。

    应用案例和使用建议


    应用案例
    - 汽车电子:由于其高可靠性,适用于汽车电子控制系统中的数据存储。
    - 工业控制:适用于工业自动化设备中的数据记录和配置存储。
    - 消费电子:适用于智能手机、平板电脑等便携设备的数据存储。
    使用建议
    1. 环境适应性:考虑到工业温度范围(-40°C 至 85°C),确保器件在极端环境下仍能正常工作。
    2. 功耗管理:低功耗特性使其适合电池供电设备,如可穿戴设备。
    3. 数据安全:使用硬件和软件数据保护功能,防止意外数据丢失。

    兼容性和支持


    - 封装类型:包括 28 引脚 SOIC、32 引脚 PLCC 和 28 引脚 TSOP。
    - 技术支持:厂商提供详细的技术文档和支持服务,帮助用户进行集成和调试。

    常见问题与解决方案


    1. 如何启用软件数据保护?
    - 解决方案:按照特定的命令序列(如:`LOAD DATA AA TO ADDRESS 1555` 等)执行三次写操作。

    2. 如何检测写入完成?
    - 解决方案:通过数据轮询或翻转位功能检测写入完成状态。

    总结和推荐


    总结:
    AT28HC64B 是一款高可靠性的 EEPROM,具备快速读取、自动页写入和低功耗等显著特点。它的硬件和软件数据保护机制为其提供了额外的安全保障。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,AT28HC64B 非常适合需要高性能和高可靠性的各种应用场合。无论是汽车电子、工业控制还是消费电子,这款器件都是一个理想的选择。建议用户根据具体应用场景选择合适的封装类型,并充分利用其丰富的数据保护功能。

AT28HC64B-12JU参数

参数
编程电压 4.5V~5.5V
存储容量 64Kb (8K x 8)
输出使能访问时间 50ns
最大访问时间 120ns
组织 8Kx8
接口类型 Parallel
最大时钟频率 -
数据保留时长 10Year
最大工作供电电压 5.5V
最小工作供电电压 4.5V
存储器类型 EEPROM,Non-Volatile
14.1mm(Max)
11.51mm(Max)
2.79mm(Min)
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AT28HC64B-12JU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT28HC64B-12JU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT28HC64B-12JU AT28HC64B-12JU数据手册

AT28HC64B-12JU封装设计

查看详情并下载
Symbol
Footprint
3D Model
