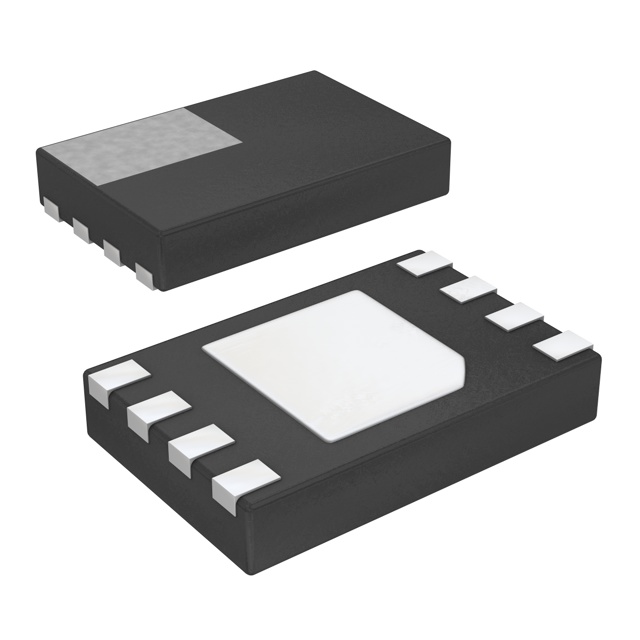

AT93C66B-MAHM-T

产品描述: 4Kb (512 x 8,256 x 16) 512x8|256x16 1.7V EEPROM,Non-Volatile 5.5V 2MHz 1μs 3-Wire Serial 100Year UDFN-8 贴片安装,黏合安装 2mm*3mm*550μm
供应商型号: AT93C66B-MAHM-T
供应商: 云汉优选
标准整包数: 5000
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) AT93C66B-MAHM-T

AT93C66B-MAHM-T概述

    AT93C56B/AT93C66B Three-Wire Serial EEPROM 技术手册概述

    1. 产品简介


    AT93C56B/AT93C66B 是一款低电压操作的串行电可擦除可编程只读存储器(EEPROM),由 Microchip Technology Inc. 生产。该器件提供 2 Kbit 或 4 Kbit 的存储容量,可通过三线式串行接口进行访问。适用于各种工业和商业应用,特别是在低功耗和低电压操作需求较高的场合。

    2. 技术参数


    - 存储容量:2 Kbit (256 x 8 或 128 x 16),4 Kbit (512 x 8 或 256 x 16)
    - 工作电压:1.7V 到 5.5V
    - 温度范围:-40°C 到 +85°C
    - 时钟频率:最高可达 2 MHz (5V)
    - 写入周期时间:最长 5 毫秒
    - 擦写耐久度:1,000,000 次擦写循环
    - 数据保留时间:100 年
    - 封装形式:8 引脚 SOIC, 8 引脚 TSSOP, 8 引脚 UDFN, 8 引脚 XDFN 和 8 球 VFBGA

    3. 产品特点和优势


    - 低电压操作:支持 1.7V 到 5.5V 的宽工作电压范围,适合多种电源环境。
    - 高可靠性:具备 1,000,000 次擦写循环的耐久性,数据保留时间长达 100 年。
    - 多组织选项:用户可选择 16 位或 8 位内存组织结构,满足不同应用需求。
    - 绿色环保:提供无铅、无卤素、RoHS 合规的封装选项。
    - 高性能:采用自定时写入周期,写入过程简单快捷。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于需要低功耗和低电压操作的工业控制系统、智能家电、汽车电子等领域。
    - 使用建议:
    - 在高可靠性要求的应用中,可以考虑选择 16 位组织模式以提高数据传输速度和效率。
    - 在低功耗设计中,可以利用低电压选项(如 1.7V)来降低功耗。
    - 考虑到高写入耐久度和长数据保留时间,建议用于频繁擦写和长时间存储的数据存储场景。

    5. 兼容性和支持


    - 兼容性:AT93C56B/AT93C66B 可与其他电子元器件无缝集成,便于系统设计和开发。
    - 支持:Microchip 提供全面的技术文档和支持服务,确保用户能够快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题1:在低电压环境下无法正常工作。
    - 解决方案:检查 VCC 电压是否稳定在 1.7V 至 5.5V 之间,确认外围电路连接正确。
    - 问题2:写入数据丢失。
    - 解决方案:确认 VCC 电压已达到规定值,并且写入过程中没有受到外部干扰。
    - 问题3:通信不畅。
    - 解决方案:检查 CS、SK、DI 和 DO 引脚连接是否正常,调整时序参数以符合规范。

    7. 总结和推荐


    AT93C56B/AT93C66B 作为一款高可靠性的串行 EEPROM,其出色的性能和广泛的适用性使其成为许多工业和商业应用的理想选择。我们强烈推荐在需要低功耗、低电压操作且对数据可靠性和持久性有较高要求的应用中使用此产品。
    Microchip Technology Inc. 提供了详尽的技术文档和强大的技术支持,确保用户在使用过程中能获得最佳体验。

AT93C66B-MAHM-T参数

参数
最大工作供电电压 5.5V
最大访问时间 1μs
最大时钟频率 2MHz
编程电压 -
接口类型 3-Wire Serial
存储容量 4Kb (512 x 8,256 x 16)
存储器类型 EEPROM,Non-Volatile
数据保留时长 100Year
组织 512x8|256x16
最小工作供电电压 1.7V
输出使能访问时间 -
长*宽*高 2mm*3mm*550μm
通用封装 UDFN-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AT93C66B-MAHM-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT93C66B-MAHM-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY AT93C66B-MAHM-T AT93C66B-MAHM-T数据手册

AT93C66B-MAHM-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.6472
10000+ ¥ 1.6046
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 8236
