首页  >  产品百科  >  93C46A-E/P

93C46A-E/P

产品描述: 1Kb (128 x 8) 128x8 4.5V EEPROM,Non-Volatile 5.5V 2MHz 250ns SPI 200Year PDIP-8 通孔安装 9.27mm*6.35mm*3.3mm
供应商型号: 579-93C46A-E/P
供应商: Mouser
标准整包数: 1

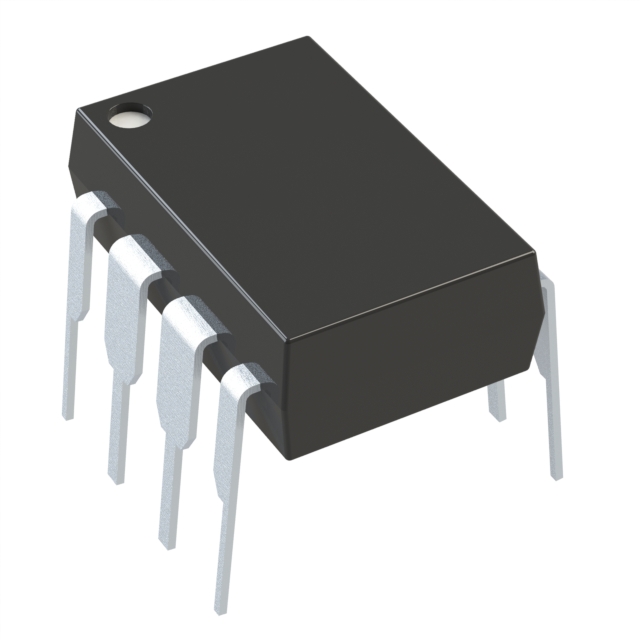

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 93C46A-E/P

93C46A-E/P概述


    产品简介


    Microchip Technology Inc. 的93AA46A/B/C、93LC46A/B/C和93C46A/B/C系列器件是一类低电压串行电可擦除可编程只读存储器(EEPROM),容量为1Kbit。这些器件适用于各种非易失性内存应用,尤其是那些需要低功耗操作的应用场景。根据配置的不同,这些器件可以提供8位或16位的数据传输能力。

    技术参数


    工作环境:
    - 温度范围:工业级(-40°C至+85°C),汽车级(-40°C至+125°C)
    - 电源电压范围:工业级1.8V到5.5V,汽车级2.5V到5.5V
    - 包装类型:PDIP、SOIC、MSOP、SOT-23、DFN/TDFN、TSSOP等
    电气特性:
    - 输入高电平电压:VCC + 1V (VCC ≥ 2.7V), 0.7V (VCC < 2.7V)
    - 输入低电平电压:-0.3V (VCC ≥ 2.7V), 0.2V (VCC < 2.7V)
    - 输出高电平电压:2.4V (VCC - 0.2V)
    - 输出低电平电压:0.4V (IOL = 2.1 mA, VCC = 4.5V), 0.2V (IOL = 100 μA, VCC = 2.5V)
    - 输入泄漏电流:±1 μA
    - 输出泄漏电流:±1 μA
    - 时钟频率:最大3MHz (VCC ≥ 4.5V),最大2MHz (VCC < 4.5V)
    - 最大写入电流:500μA (VCC = 5.5V),2μA (VCC = 2.5V)
    - 最大读取电流:500μA (VCC = 5.5V),100μA (VCC = 3.0V),1μA (VCC = 2.5V)

    产品特点和优势


    - 低功耗:采用先进的CMOS技术,显著降低了功耗。
    - 自动数据保护电路:具备行业标准的三线串行接口,确保了数据的安全性。
    - 长数据保留时间:数据保留时间超过200年,保证了长时间的可靠性。
    - 多组织选项:通过ORG引脚选择不同的组织方式,灵活性更高。
    - 耐用性:能够承受高达1,000,000次的擦写周期。
    - 罗氏合规:RoHS兼容,符合环保要求。

    应用案例和使用建议


    这些器件广泛应用于汽车电子、消费电子产品和工业控制等领域。例如,在汽车电子系统中,它们用于存储传感器数据;在工业控制系统中,它们用于存储运行参数。为了更好地利用这些器件,建议在设计阶段考虑以下几点:
    - 环境温度:确保所选型号适合应用环境的温度范围。
    - 电源电压:确认电源电压满足器件的要求。
    - 封装类型:根据实际空间和散热需求选择合适的封装类型。
    - 配置设置:合理配置ORG引脚以达到所需的数据宽度。

    兼容性和支持


    - 兼容性:该器件与多种标准接口兼容,如微电线兼容的串行EEPROM接口。
    - 技术支持:Microchip Technology Inc. 提供详尽的技术文档和支持服务,帮助用户快速上手。

    常见问题与解决方案


    - Q1:如何防止意外编程?
    - A1:使用EWDS指令来禁用所有擦除/写入功能,这可以有效防止意外编程。

    - Q2:如何检查器件状态?
    - A2:通过检查DO引脚的状态,低电平表示编程正在进行,高电平表示已准备好执行下一个指令。

    总结和推荐


    93AA46A/B/C、93LC46A/B/C和93C46A/B/C系列器件具有出色的耐久性和数据保留能力,适用于各种严苛的工业和汽车环境。鉴于其广泛的温度范围、高可靠性和低功耗特性,强烈推荐在需要高性能存储的项目中使用这些器件。对于寻求高性能、高可靠性的开发者来说,这些器件无疑是理想的选择。

93C46A-E/P参数

参数
存储容量 1Kb (128 x 8)
数据保留时长 200Year
最大时钟频率 2MHz
输出使能访问时间 -
最小工作供电电压 4.5V
最大工作供电电压 5.5V
最大访问时间 250ns
组织 128x8
编程电压 -
接口类型 SPI
存储器类型 EEPROM,Non-Volatile
长*宽*高 9.27mm*6.35mm*3.3mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

93C46A-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

93C46A-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 93C46A-E/P 93C46A-E/P数据手册

93C46A-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
25+ $ 0.529 ¥ 4.4701
120+ $ 0.473 ¥ 3.9969
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
直接购买
加入购物车
