25LC512-I/SM

产品描述: Microchip 串行EEPROM, 512Kbit, 串行 - SPI接口, SOIJ封装, 8引脚, 表面贴装
供应商型号: AV-S-MCC25LC512ISM
供应商: Avnet
标准整包数: 90

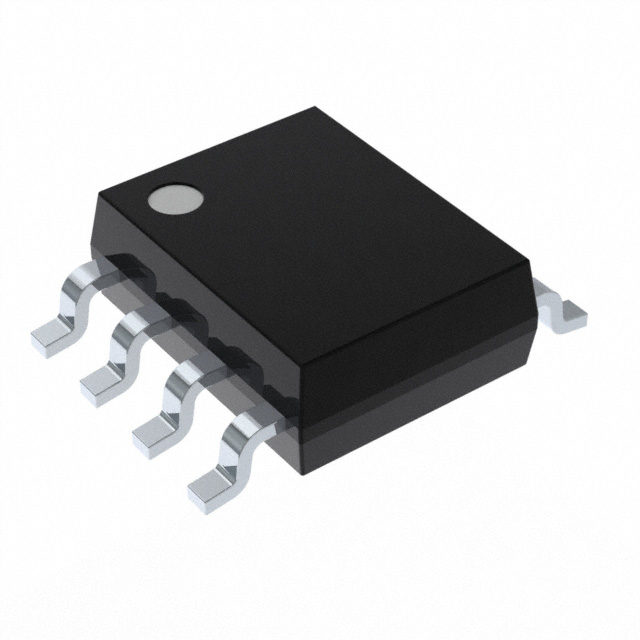

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 25LC512-I/SM

25LC512-I/SM概述

    25LC512 512 Kbit SPI Bus Serial EEPROM

    1. 产品简介


    Microchip Technology Inc.的25LC512是一款512 Kbit的串行EEPROM存储器,专为接口直接连接到多种微控制器家族的串行外设接口(SPI)端口而设计,包括Microchip的PIC®系列微控制器。它支持字节级和页级的写操作,并具备页面擦除、扇区擦除和芯片擦除的功能,这些功能通常与闪存产品相关联。此外,它还可以通过适当的固件编程实现与其他没有内置SPI端口的微控制器进行接口通信。

    2. 技术参数


    - 时钟速度:最大20 MHz
    - 写入操作:字节和页级,每页128字节,最长5毫秒,无需预擦除
    - 功耗:
    - 最大写入电流:5 mA(5.5V,20 MHz)
    - 读取电流:10 mA(5.5V,20 MHz)
    - 待机电流:1 μA(2.5V,深功耗模式)
    - 电子签名设备ID
    - 自定时擦除和写入周期:
    - 页面擦除:5毫秒(典型)
    - 扇区擦除:10毫秒/扇区(典型)
    - 芯片擦除:10毫秒(典型)
    - 扇区写保护:16 KB字节/扇区,可选择保护所有、一半或四分之一的阵列
    - 内部写保护:上电/掉电数据保护电路,写使能锁存,写保护引脚
    - 可靠性:
    - 耐用性:1百万次擦写循环
    - 数据保持:>200年
    - 静电放电保护:>4000V
    - 温度范围支持:工业(-40°C至+85°C),汽车(-40°C至+125°C)
    - 材料成分:无铅,符合RoHS标准

    3. 产品特点和优势


    25LC512具有以下独特功能和优势:
    - 高耐用性:高达1百万次擦写循环
    - 长数据保留时间:超过200年
    - 广泛的温度适应能力:支持工业和汽车温度范围
    - 低功耗:最小待机电流为1 μA,深功耗模式下仅为2 μA
    - 电子签名设备ID:确保硬件的唯一标识和身份验证
    - 快速数据传输:最大时钟频率可达20 MHz,适合高速应用

    4. 应用案例和使用建议


    25LC512常用于各种需要非易失性存储的应用,例如:
    - 数据记录:存储传感器数据或系统日志
    - 设备配置:存储设备配置参数或系统设置
    - 代码存储:存储微控制器或嵌入式系统的启动代码
    使用建议:
    - 在启动前先执行`WREN`指令以设置写使能锁存
    - 确保在每个数据字节的最低有效位(D0)被时钟输入后,将`CS`拉高以完成写入操作
    - 使用`RDSR`指令监控状态寄存器以检查写入进程是否完成

    5. 兼容性和支持


    25LC512可以安装在多种标准封装中,包括8引脚PDIP、SOIC和DFN封装。Microchip提供了全面的技术文档和支持,包括在线技术支持和产品生命周期管理服务。

    6. 常见问题与解决方案


    常见问题:
    - Q:如何检查写入状态?
    - A:通过执行`RDSR`指令并检查STATUS寄存器的`WIP`位来确认写入状态。
    - Q:如何设置写保护?
    - A:通过执行`WRSR`指令并设置相应的`BP0`和`BP1`位来实现。
    - Q:如何重置写使能锁存?
    - A:可以通过执行`WRDI`指令来重置写使能锁存。

    7. 总结和推荐


    25LC512凭借其卓越的耐用性、低功耗和宽温度范围支持,成为一种非常可靠的非易失性存储解决方案。适用于需要高度可靠性的各种应用场景,无论是工业还是汽车应用。强烈推荐使用此产品,特别是在需要频繁读写操作的系统中。

25LC512-I/SM参数

参数
最小工作供电电压 2.5V
最大访问时间 50ns
数据保留时长 200Year
组织 64Kx8
输出使能访问时间 -
存储器类型 EEPROM,Non-Volatile
编程电压 2.5V~5.5V
最大工作供电电压 5.5V
最大时钟频率 20MHz
存储容量 512Kb (64K x 8)
接口类型 SPI
长*宽*高 5.26mm(长度)*5.25mm(宽度)
通用封装 SOIJ-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

25LC512-I/SM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

25LC512-I/SM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 25LC512-I/SM 25LC512-I/SM数据手册

25LC512-I/SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 1.9167 ¥ 16.9625
库存: 90
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 1526.62
